Travailler avec l'éditeur de séquence

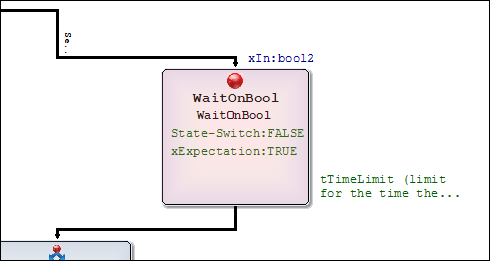

Lorsque le pointeur de la souris est déplacé sur une étape, celle-ci est surlignée en gris. Lorsque le pointeur est déplacé sur l'extrémité vide d'une connexion, un triangle gris s'affiche. Les étapes peuvent être sélectionnées en cliquant sur changer la couleur de l'étape sélectionnée en rouge. La multisélection d'étapes est également possible.

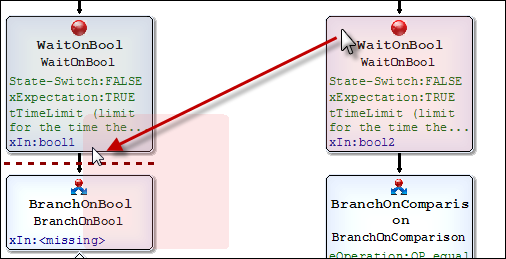

Les étapes peuvent être déplacées par glisser-déposer. Quand le Ctrl est également enfoncée, les étapes sont copiées. Les positions d'insertion possibles pour les étapes déplacées ou copiées sont marquées par une ligne pointillée rouge.
Lorsque le pointeur de la souris est déplacé sur un élément de saut dont la cible est disponible dans la séquence actuelle, le champ de texte de la référence de saut est également relié à l'étape cible spécifiée par une ligne pointillée. La cible est également marquée d'un cercle pointillé.
Commandes de l'éditeur de séquence
Un clic droit sur une étape de la séquence ou sur le triangle gris (étape de branche parallèle vide) fournit les commandes du menu contextuel qui sont disponibles sur cette position. En plus de la norme Couper, Copie, et Pâte commandes, le menu propose les commandes suivantes :
Ajouter une étape après
Toutes les étapes suivantes sont affichées dans une commande de liste. En conséquence, seules les étapes et les modules qui conviendraient à l'emplacement de module à cet emplacement sont ajoutés.
Ajouter une étape après les sous-séquences fermées
Cette commande peut être utilisée lorsque des sous-séquences de branches et des séquences parallèles doivent être fermées. L'étape insérée est ajoutée après les sous-séquences et non à l'intérieur de celles-ci. Il n'est disponible que pour les positions ayant des sous-séquences fermables.
Ajouter un commentaire
Ajoute un commentaire à l'étape sélectionnée.
Définir la référence de saut
Cette commande n'est disponible que dans le menu contextuel d'un élément de saut. La souris peut être utilisée pour tracer une ligne rouge jusqu'à l'étape cible.
Astuce
Le menu contextuel des éléments de séquence sélectionnés peut également être ouvert avec le barre d'espace.
Les étapes consécutives sont reliées par des flèches. Pour l'élément branche, des couleurs différentes peuvent être définies pour les deux branches. Pour plus d'informations, voir : mse.Sequence. Les couleurs sont définies dans le CODESYS choix (Éditeur de séquence).
Changer la position sur les pas de séquence
Pour modifier la position d'un élément de séquence, l'élément doit être sélectionné et déplacé à l'aide de la touche centrale de la souris. La disposition des paramètres au sein de l'étape peut également être modifiée.
Astuce
Par conséquent, seule la position de l'élément peut être déplacée dans l'éditeur – la modification de la position dans une séquence et donc de l'ordre n'est pas possible.
Modifier paramètre / commentaires / nom d'instance / canaux d'E/S
Pour changer un paramètre, il faut double-cliquer dessus. Selon le type de données de la variable, le champ peut être modifié ou la valeur de la variable peut être sélectionnée dans une zone de liste (exemple : TRUE ou FALSE).
Les commentaires ou les noms d'instances peuvent également être modifiés en double-cliquant.
Édition des références

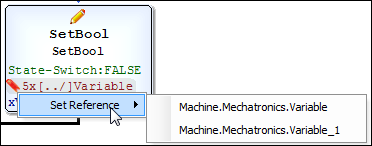

Une référence peut être modifiée en cliquant dessus avec le bouton droit. Le menu contextuel propose une liste de références pouvant être insérées à cet emplacement.

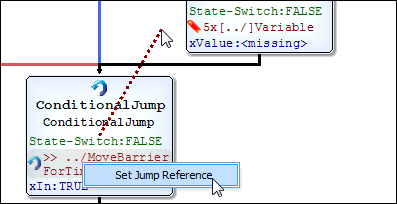

En cas de référence de saut, le menu contextuel fournit la Définir la référence de saut commande. L'exécution de cette commande permet de définir la cible du saut à l'aide de la souris. Une ligne pointillée rouge est tracée vers la cible, qui peut être définie en cliquant dessus. Une référence de saut existante peut être supprimée avec le Supprimer dans le menu contextuel.
Édition avec les canaux d'E/S
Un double-clic sur le canal d'E/S ouvre la boîte de dialogue de mappage d'E/S, qui est également utilisée dans l'éditeur d'E/S des instances de module. Pour plus d'informations, voir : E/S
