E/S
Cette boîte de dialogue fournit des informations sur les entrées et sorties du module. Les entrées et sorties décrivent la demande d'E/S des modules et peuvent être connectées aux éléments suivants :
Entrées et sorties des appareils
Entrées et sorties d'autres instances de module
Expressions ou constantes ST (exemple : à des fins de simulation, les entrées du module booléen peuvent être connectées à
TRUE)

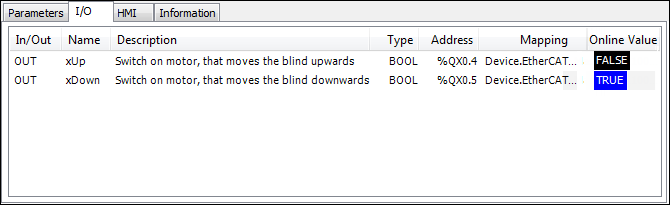

En mode en ligne, le Valeur en ligne La colonne est visible et la valeur actuelle du contrôleur est affichée.

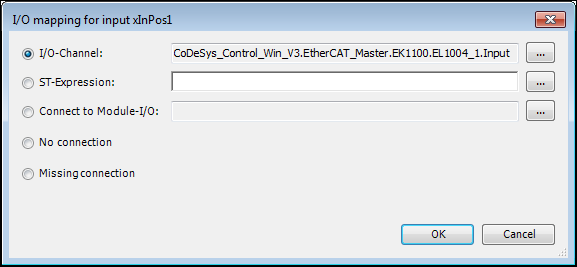

En cliquant sur le Cartographie Le champ ouvre la boîte de dialogue de mappage d'E/S :
Canal d'E/S: En cliquant sur le … Le bouton ouvre une autre boîte de dialogue pour mapper l’entrée/sortie à une E/S de périphérique.
Expression ST: Cette option permet de mapper l'entrée/sortie à une expression ST. En cliquant sur le
Le bouton ouvre l'assistant de saisie pour sélectionner une variable.
Se connecter au module-E/S: Cette option peut être utilisée pour mapper l'entrée/sortie sur une E/S qui n'a aucune connexion. En cliquant sur le Le bouton ouvre l'assistant de saisie pour sélectionner un module.
Pas de connection: Pas de mappage des entrées/sorties. Cette option est similaire à Connexion manquante, mais il ne génère pas de message d'avertissement.
Connexion manquante: Cette option est celle par défaut et génère un avertissement dans la vue des messages lors de la génération du projet.
Astuce
Les E/S connectées automatiquement par le générateur d'appareils sont signalées par (AUTO) dans la colonne IN/OUT et sont désactivés. Si le mappage est toujours modifié manuellement, un avertissement s'affiche indiquant que cette action écrasera le mappage automatique.
Si une connexion générée automatiquement est écrasée par une connexion définie manuellement, ce canal d'E/S n'est plus pris en compte dans les opérations du générateur de périphérique.
