Uso de una visualización como elemento

Al definir una interfaz de marco para una visualización y, a continuación, hacer referencia a la visualización, esta construcción se comporta como un elemento de visualización:

  • Al crear la interfaz de marco en la pestaña Configuración del marco, puede definir qué propiedades se hacen públicas. Puede definir la interfaz usted mismo.

  • Puede clasificar las propiedades y estructurarlas jerárquicamente para ofrecer una visión general clara.

  • Cuando se selecciona el marco de referencia en el editor de visualización, se muestran exactamente esas propiedades en el Propiedades vista que se han definido en la interfaz de marco (Configuración de marco abierto). Cuando asigne valores allí, recibirá ayuda, como de costumbre, de los editores que aparecen en la vista. El manejo es el mismo.

  • Si el Reenviar entradas Se ha agregado la propiedad estándar a la interfaz de marco, luego las entradas específicas del usuario se enviarán a la visualización referenciada. Estos eventos del ratón son OnMouseDown y OnMouseUp.

  • La visualización se puede reutilizar tantas veces como desee haciendo referencia a ella mediante un marco en una visualización de coordenadas superiores.

Configuración de una interfaz de marco

La visualización en el POU la vista debe representar un control de medición especial denominado Gauge. Esta visualización debe ser reutilizable. Cuando se reutiliza, solo es necesario configurar algunas propiedades seleccionadas. Es por eso que la visualización tiene una interfaz de marco

  1. Haga doble clic en Gauge objeto de visualización.

    Gauge se muestra en el editor de visualización. los Configuración del marco La pestaña se muestra en la parte superior. Las propiedades para la interfaz del marco se definen allí.

  2. Céntrese en la configuración del marco y haga clic en el Agregar nodo comando.

  3. El nuevo nodo tiene el nombre predeterminado Propiedad y tiene que configurarse ahora.

    1. Haga doble clic en la nueva propiedad de la primera columna y especifique un nombre adecuado, como Max.

    2. Haga doble clic en la nueva propiedad del Tipo de editor columna y selección Variable.

    3. Haga doble clic en la nueva propiedad del Tipo de variable columna y selección INT.

    4. Haga doble clic en la nueva propiedad del Valor predeterminado columna y selección 250.

    5. Haga doble clic en la nueva propiedad del Variable columna y selección iIn.

      La propiedad está vinculada a la variable de interfaz iIn.

    El nuevo nodo está configurado.

  4. Agregar un nuevo VisGauge visualización debajo de su aplicación.

  5. Arrastra un Marco elemento de esta visualización.

    El Configuración de marco Se abre el cuadro de diálogo.

  6. Añade el Gauge visualización a la Visualizaciones seleccionadas.

    Gauge se muestra en la superordenada VisGauge visualización. En el Propiedades vista, las propiedades se muestran tal como están definidas en el Configuración del marco pestaña.

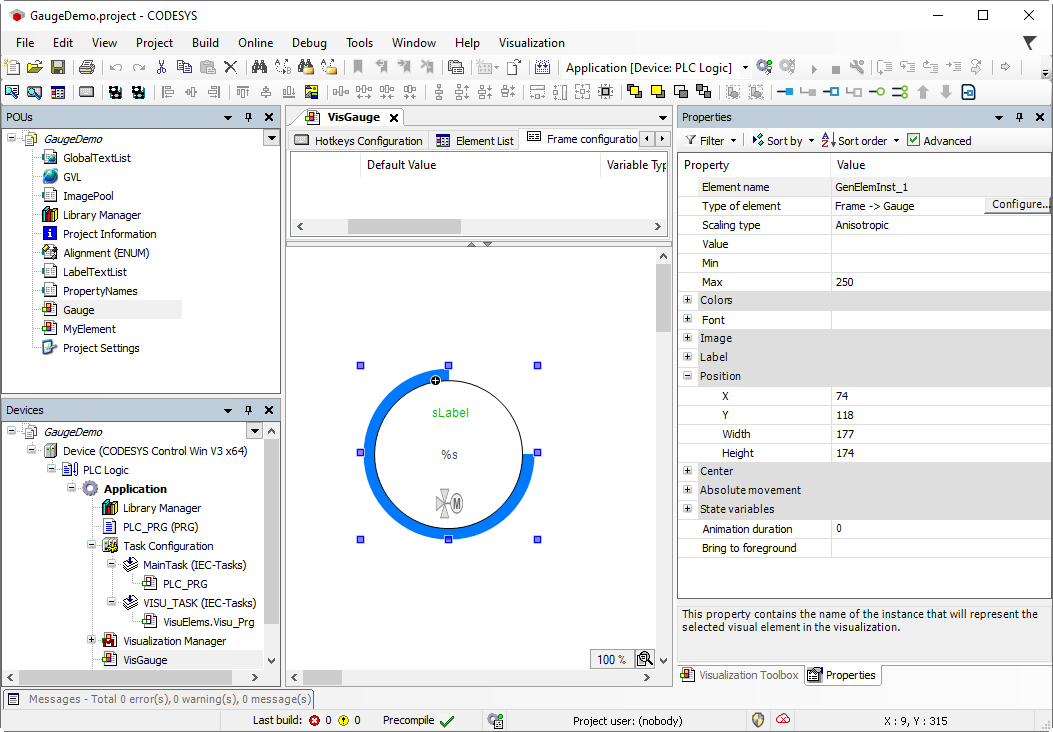

    figura 3. VisGauge visualización utilizada como elemento
    VisGauge visualización utilizada como elemento


Configurar descripciones

La administración de textos en las listas de texto le ayuda a localizarlos y a realizar un seguimiento de ellos.

Para ayudar al desarrollador de la aplicación, los textos descriptivos de la interfaz se pueden configurar tanto para toda la visualización como para cada propiedad de la interfaz. Los textos se administran automáticamente en listas de texto.

En la configuración del marco, puede asignar los ID de las listas de texto del ID de descripción columna. Si lo prefiere, también puede introducir un texto directamente en Valor predeterminado columna. El requisito para ello es que el campo del ID de descripción la columna está vacía. Como resultado, la localización no es posible.

Las descripciones se muestran cuando el desarrollador de la aplicación selecciona el elemento del marco de referencia en una visualización superior. Luego, dependiendo de la propiedad seleccionada, el texto correspondiente aparece en la ventana de comentarios en el Propiedades vista.

procedimiento. Configurar descripciones para el Gauge visualización y sus propiedades

  1. En el POU vista, agregue una lista de texto llamada PropertyNames.

  2. Configure una ID para cada propiedad que debe generar un comentario:

    1. Haga clic en la línea en blanco de la lista de texto. Abra el editor de líneas debajo de la columna ID e ingrese una ID.

    2. Configure un valor predeterminado para el nuevo ID y localice este valor para cada idioma.

    La lista de texto está preparada. Los textos son referenciables.

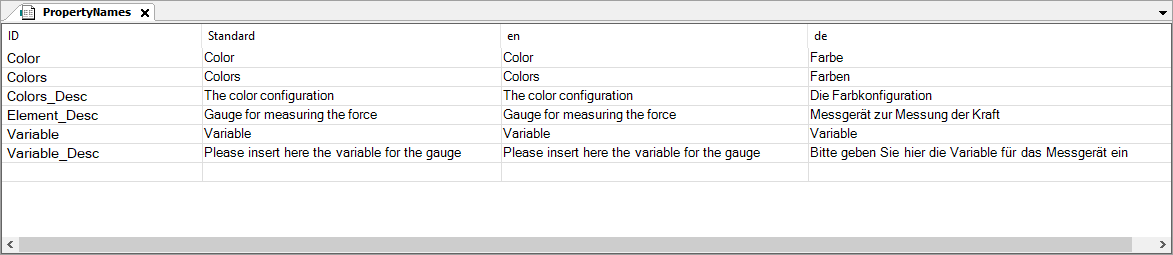

    Ejemplo: lista de texto con descripciones para la interfaz


    El texto con la identificación Element_Desc es la descripción del elemento del Gauge visualización. Por lo general, el propósito o función se especifica aquí.

  3. Cambie a la visualización donde se debe hacer referencia a los textos. Asegúrese de que la parte superior esté visible y haga clic en el Configuración del marco pestaña.

    los Gauge la visualización con la configuración de cuadro anterior está activa.

  4. En la barra de herramientas, haga clic en el _visu_icon_add_frame_description.png icono de comando

    Sugerencia

    Si el comando no está disponible, se debe a que ya existe una descripción del elemento en la configuración del marco. Tenga en cuenta que solo se permite una descripción por configuración de marco.

    los Descripción del elemento la entrada se inserta en la posición superior.

  5. Configurar la entrada:

    1. En la fila, haga clic en el campo de la Identificación de la descripción columna.

      El editor de línea se abre y trae el _visu_icon_reveal.png botón para el Asistente de entrada.

    2. Abra el Asistente de entrada.

    3. Selecciona el PropertyNames lista de texto allí y luego seleccione la ID Element_Desc. Hacer clic OK para cerrar el Asistente de entrada.

    4. Prensa Ingresar para confirmar su selección.

      Al ID de descripción se le asigna un ID de lista de texto. El texto seleccionado se muestra automáticamente a continuación Valor por defecto. Este campo ya no es editable.

    La interfaz ahora tiene una descripción del elemento.

  6. En la configuración del marco, asigne un identificador de descripción para cada propiedad del ID de descripción columna. Continúe como se describe en la Paso 3 paso.

    Cada propiedad de la interfaz ahora tiene una descripción.

  7. Referencia Gauge en otra visualización superior.

    1. Cambiar a la Caja de herramientas de visualización vista.

    2. Haga clic en el Proyecto actual botón.

    3. Arrastrar el Gauge visualización al editor de visualización.

      En el Propiedades vista, las propiedades de la interfaz se muestran tal como están configuradas.

    4. Seleccione las propiedades del elemento una tras otra.

      Los textos respectivos se muestran en el campo de comentarios debajo de él. en el caso de la Tipo de elemento propiedad, por ejemplo, se muestra la descripción del elemento.

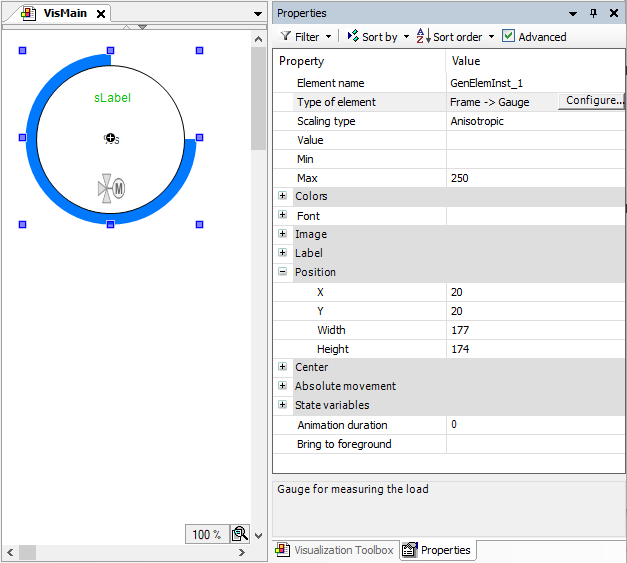

    figura 4. Visualización referenciada Gauge en VisMain
    Visualización referenciada Gauge en VisMain
