Pestaña: Configuración de marcos

Símbolo: _visu_icon_interface_editor.png

Función: La pestaña proporciona un editor para configurar la interfaz del marco de la visualización que se abre a continuación. Este editor se utiliza para definir propiedades para la interfaz del marco y luego configurar cada una en detalle. Si la visualización se referencia en una visualización superior con un marco, los valores reales se pueden configurar allí mediante las propiedades configuradas aquí, que actúan como parámetros de transferencia. El marco con la visualización referenciada se presenta entonces como un elemento de visualización y es compatible con los mismos editores.

Llamar: Automático cuando se abre el objeto de visualización

Verifique la necesidad de publicar en cada propiedad

Para mantener clara la interfaz de marco de una visualización, le recomendamos que publique la menor cantidad posible de propiedades de marco estándar.

Cuando otra visualización hace referencia a una visualización con una interfaz de marco mediante un elemento de marco, trae consigo las propiedades que se muestran aquí en la vista de árbol. En la visualización de referencia, se presenta entonces como un elemento de visualización normal: con propiedades categorizadas y ordenadas jerárquicamente. Y con editores que le ayudan a especificar el valor con editores que coinciden con el tipo de datos

tabla 29. Descripción de las columnas

Jerárquico vista de árbol con categorías

Corresponde a la Propiedades vista de un elemento de visualización

Una interfaz de marco consta de propiedades que se pueden agrupar temáticamente y organizar jerárquicamente mediante categorías.

Descripción del elemento

Descripción que se muestra en el editor de visualización cuando se utiliza la visualización como referencia en un marco

Propiedad

Propiedad visible externamente representada como un nodo de la jerarquía vista de árbol

Tipos de nodos:

  • Nodos de categoría, incluidos los subordinados:

    • Con identificador (nombre de categoría)

    • Sin configuración

      Una categoría combina propiedades en una categoría, similar a un contenedor (sin poder almacenar valores).

    • Permite la estructuración jerárquica de las propiedades

    Ejemplo: Image, Label

  • Nodos, incluidos los subordinados:

    • Con identificador (nombres de propiedades)

    • Con la configuración en las columnas de la vista en árbol, por lo que se muestra en fuente normal

    Ejemplo: Show image, Image

  • Nodos de propiedades estándar

    • Seleccionado entre las propiedades del marco

    • En fuente atenuada para indicar que la configuración está en el elemento marco, no aquí

    • El predeterminado Posición, Centro, Movimiento absoluto, y Variables de estado las propiedades siempre se agregan a la interfaz (de forma predeterminada).

    • Puedes añadir el Reenviar entradas propiedad estándar.

      Si el Configuración de entrada También se utiliza la propiedad estándar y, a continuación, las entradas se reenvían tanto al propio marco como a la visualización referenciada.

Valor por defecto

Se muestra en el Propiedades ver debajo Valor (si no se ha configurado nada más allí)

Según el tipo de variable, como literal o variable

Ejemplo: 250

Tipo de variable

Tipo de variable de la propiedad, seleccionado entre los tipos de datos disponibles en todo el proyecto (tipos de datos básicos, tipos de datos definidos por el usuario, bloques de funciones, POU de biblioteca)

Ejemplo: INT, PropertyNames.Colors

ID de texto

ID de una lista de texto de todo el proyecto para localizar el nombre de la propiedad

Ejemplo: PropertyNames.Value

ID de descripción

ID de una lista de texto de todo el proyecto que hace referencia a una descripción de la propiedad

Ejemplo: PropertyNames.Value_Desc

Tipo de editor

Tipo de editor en línea que se abrirá al configurar la propiedad del elemento del marco:

Editor para Texto, Variable, Color, Fuente, Caja de texto, Lista de pruebas, Imagen, o Caja combo

Variable

Enlace a la variable de interfaz o a la variable de proyecto

Ejemplo: iIn, iMin, iMax, font, font.Label, sl.Label



ejemplo 36. Ejemplo: Gauge visualización

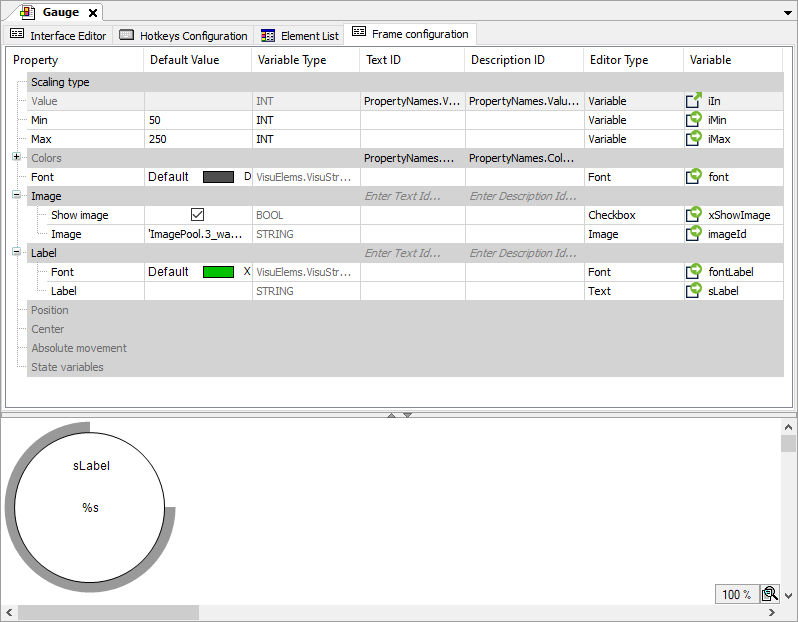

figura 5. Configuración de marco de Gauge
Configuración de marco de Gauge


La interfaz de marco de Gauge Tenga las siguientes propiedades como parámetros: Scaling type, Value, Min, Max, Colors, Font, Image, y Label. Además, el valor predeterminado Position, Center, Absolute movement, y State variables Las propiedades se pueden parametrizar.
