Visualización de variables de matriz como un gráfico XY

En el Gráfico cartesiano XY El elemento de visualización permite visualizar variables de matriz como curvas. En el caso de varias variables de matriz, se utiliza un eje X compartido y varios ejes Y. Las variables de matriz que se visualizarán, así como el diseño óptico de las curvas, se especifican en un cuadro de diálogo de configuración independiente. Haga clic en el botón _visu_icon_xy_chart.png Gráfico XY Propiedad del elemento para abrir este cuadro de diálogo. Para que el usuario pueda modificar los datos de la curva en tiempo de ejecución, debe proporcionar los elementos de visualización adecuados con la configuración de entrada correspondiente.

En el Variables de control propiedad del elemento: permite introducir variables de aplicación que permiten ampliar el gráfico o desplazarlo a otra posición. Con base en esto, se puede configurar una opción de entrada para el usuario en el elemento de visualización correspondiente durante la ejecución.

Aviso

0_Sample_ProjectProyecto de muestra para la visualización de valores de matriz como un gráfico de líneas, de barras o xy

Visualización de datos como una curva en el sistema de coordenadas cartesianas

Situación inicial: Un proyecto está abierto. La aplicación que lo compone proporciona los datos de la matriz. PLC_PRG.DataX y PLC_PRG.DataY, que se mostrará como una curva en el sistema de coordenadas cartesianas.

PROGRAM PLC_PRG
VAR
    DataX : ARRAY [1..200] OF REAL ;
    DataY : ARRAY [1..200] OF REAL ;
    xDoIt : BOOL := FALSE;
    ix : INT;
END_VAR
IF xDoIt THEN
    xDoIt := FALSE;
    FOR ix := 1 TO 200 BY 1 DO
        DataX[ix] := (ix * 0.2) + 0.1;
        DataY[ix] := (ix * 0.1);
    END_FOR
    xDoIt := TRUE;
END_IF
procedimiento. Configurando el Gráfico cartesiano XY elemento

  1. En el Dispositivos Vista, agregue una visualización debajo de la aplicación. Asigne el nombre VisMain a la visualización.

    El editor de visualización está abierto.

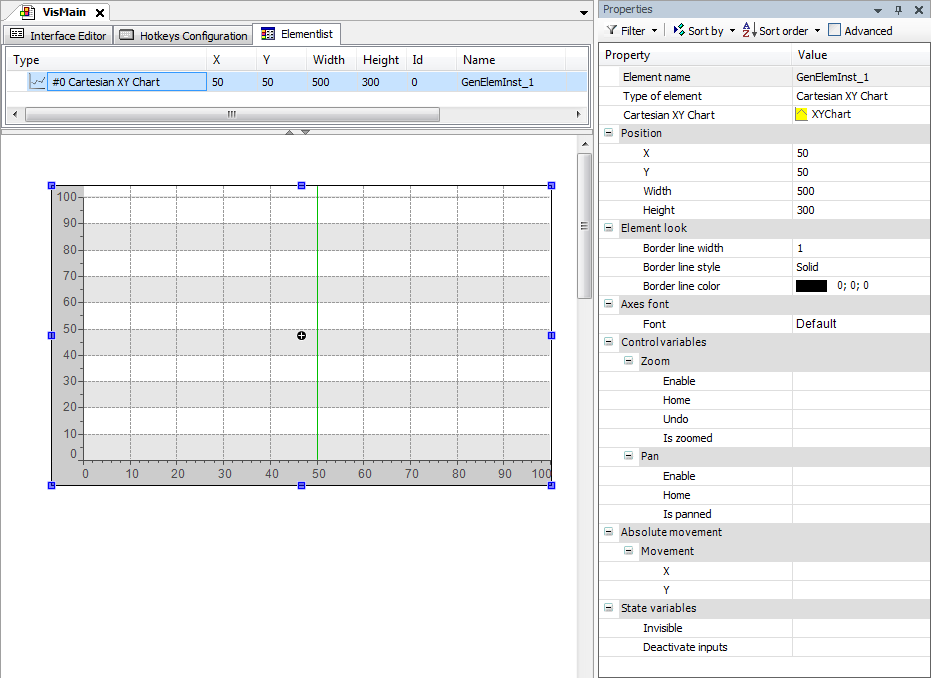

  2. En el Caja de herramientas de visualización Ver, seleccionar y arrastrar el Gráfico cartesiano XY elemento al editor.

  3. Seleccione el nuevo elemento y ábralo. Propiedades vista.


  4. En el Gráfico cartesiano XY propiedad, haga clic en el _visu_icon_xy_chart.png Gráfico XY. valor.

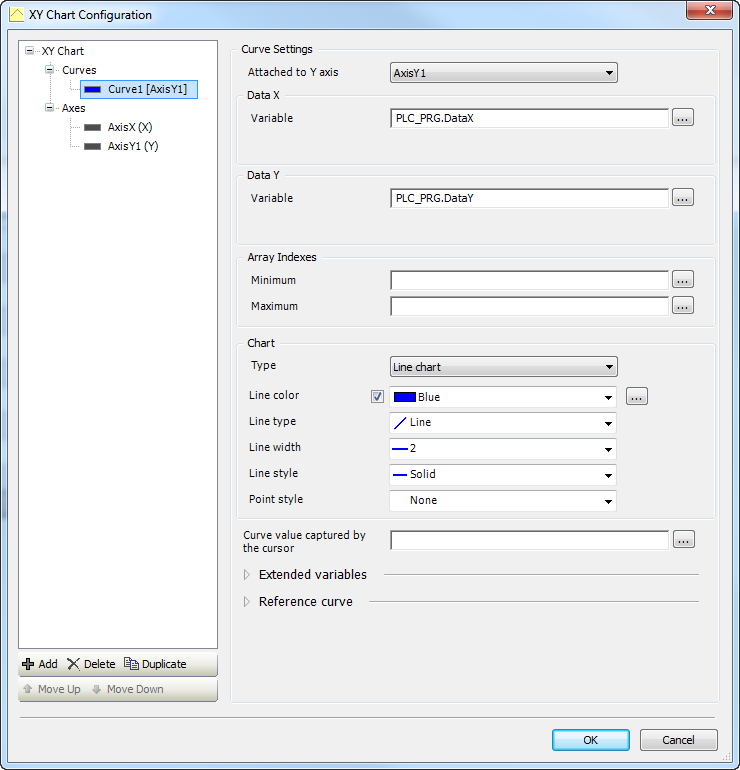

    El diálogo Configuración del gráfico XY se abre. Todos los ajustes obligatorios están marcados con el icono de advertencia _visu_icon_warning_missing_settings.png decorado. El árbol de configuración muestra la configuración mínima (una curva Curve1[AxixY1] con los ejes AxisX(X) y AxisY1(Y).

  5. En el árbol de configuración, seleccione Curve1.

    Las configuraciones de gráficos respectivas ahora están visibles a la derecha del árbol de configuración.

  6. En el Datos X, Variable configuración, especifique la variable unidimensional con los datos horizontales.

    PLC_PRG.DataX

  7. En el Datos Y, Variable configuración, especifique la variable unidimensional con los datos verticales.

    PLC_PRG.DataY


  8. Compila, descarga e inicia la aplicación. Fuerza la variable. xDoIt a TRUE.

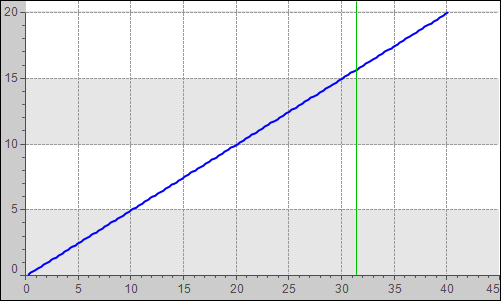

    Se abre la visualización del objetivo. Curve1 se muestra en el sistema de coordenadas cartesianas.
