Configuración del eje del tiempo

Un diagrama de tendencias muestra la progresión de los valores de las variables a lo largo del tiempo. Para ello, los valores se almacenaron en el Registro de tendencias objeto para cada marca de tiempo. Esta es la base de datos para el diagrama de tendencia, que muestra el tiempo en la dirección X y los valores en la dirección Y.

Puede configurar las etiquetas del eje de tiempo (eje X) en el Tendencia elemento en el Etiquetas de marca de verificación propiedad.

De forma predeterminada, el eje de tiempo está etiquetado en términos absolutos con fecha y hora en dos líneas. Este método de visualización ocupa mucho espacio. Puede personalizar la etiqueta mostrando el tiempo relativo con respecto al inicio de la grabación (duración). Además, puede utilizar las propiedades de Internacionalización (cadenas de formato) para proporcionar una definición de formato específica a la marca de tiempo. Con el Omitir información irrelevante en las marcas de tiempo propiedad, puede minimizar el etiquetado en todas partes. Entonces, por ejemplo, la fecha se emite solo una vez al comienzo del eje de tiempo.

Etiquetado del eje del tiempo

Sugerencia

El tiempo almacenado en el registro de tendencia está en la zona horaria UTC. Si la hora se muestra en la tendencia del elemento de visualización, las marcas de tiempo se convierten a la zona horaria local del sistema operativo del PLC.

Cambie la zona horaria en el sistema operativo si las horas en el diagrama de tendencia no están en la zona que necesita.

Requisito: un Tendencia el elemento está configurado en la visualización.

  1. Seleccione el elemento de tendencia.

    Las propiedades del elemento de tendencia se muestran en la Propiedades vista. Puede adaptar las propiedades.

  2. . Configurar las propiedades en Etiquetas de marca de verificación como sigue:
    • Marcas de tiempo: Marcas de tiempo relativas

    • Dibujar etiquetas en dos líneas: No seleccionado

    • Omitir información irrelevante en las marcas de tiempo: No seleccionado

    • Internacionalización (cadenas de formato), Fecha: Vacío

    • Internacionalización (cadenas de formato), Hora: HH:mm:ss:ms

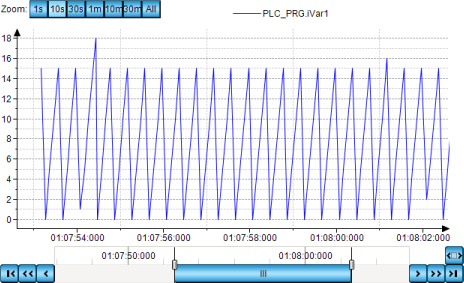

    El diagrama de tendencia se muestra de la siguiente manera:


    El tiempo comienza en 0 porque las marcas de tiempo se muestran relativamente. El eje de tiempo está etiquetado con una línea y corresponde a la cadena de formato.
