Visualización de gráficos de datos con un elemento de tendencia
A tendencia visualiza los datos que se gestionan en la base de datos de un registro de tendencias. En contraste con rastro-El artículo es este tendencia-Elemento especialmente indicado para la adquisición de datos a largo plazo.

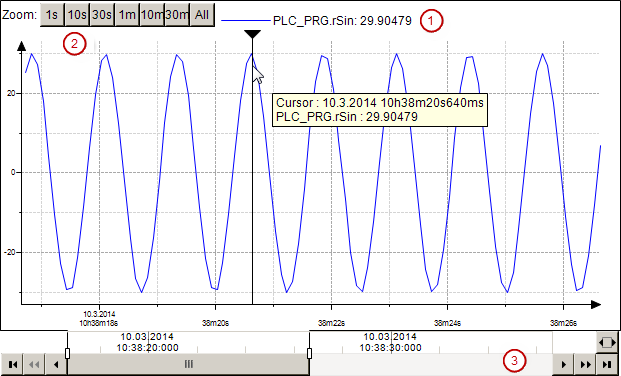

La visualización de una tendencia incluye el elemento tendencia y los controles. En la figura se pueden ver los 3 controles posibles.
Leyenda ①: emite las variables de tendencia con valores.
selección de rango de tiempo ②: Proporciona botones para seleccionar rangos de tiempo predefinidos.
Selección de intervalo de fechas ③: incluye controles para navegar y hacer zoom en datos históricos y actuales en función del intervalo de fechas establecido.
Un cursor está disponible opcionalmente, lo que le permite leer un valor en un momento específico.
visualización de objetivos
HMI: la comunicación se realiza a través de un administrador de fuentes de datos.
visualización integrada
