Unidad lógica
Puede agregar una unidad lógica a cualquier tipo de unidad de disco. El eje de la unidad lógica refleja el movimiento de su eje maestro mientras representa una instancia independiente.
MC_SetPosition: Establecer la posición en un valor definido (ejemplo: 0)MC_TouchProbe: Guardar la posición actual del eje de una señal de disparoMC_AbortTrigger: Desactivación de un sensor previamente activado conMC_TouchProbe
Una aplicación sería una cinta transportadora que atraviesa varias estaciones de procesamiento. La posición del componente se detecta mediante una señal externa (por ejemplo, una barrera de luz) y el eje se ajusta a una posición definida (función de palpador). La unidad lógica proporciona la capacidad de filtrar la señal. Por lo tanto, la unidad lógica también se puede utilizar con un codificador que emite una señal de ruido.
Adición de una unidad lógica
Requisito: Hay un controlador SoftMotion insertado en el proyecto.
Seleccione una unidad de accionamiento en el árbol de dispositivos.
En el menú contextual, haga clic en .
En el Añadir dispositivo cuadro de diálogo, seleccione el dispositivo.
Haga clic en el Añadir dispositivo botón.

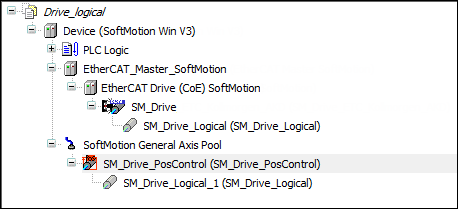

El dispositivo se agrega al árbol de dispositivos.
Al hacer doble clic en el dispositivo, se abre el editor de dispositivos correspondiente.
