Comando: Importar desde archivo DXF

Función: El comando abre el cuadro de diálogo predeterminado. Después de seleccionar el archivo, el Importar archivo DXF Se abre el cuadro de diálogo para configurar la importación de un archivo DXF en el editor CNC.

Llama: CNC menú

Requisito: Hay un objeto CNC abierto en el editor.

. Restricciones del estándar DXF en la importación de archivos

  • SPLINE los elementos no se importan exactamente. Estos splines cardinales solo leen y colocan los puntos de control.

  • No se admiten referencias externas. (Estas son referencias a otros archivos DXF en un BLOCK elemento.)

  • Las elipses solo se admiten en la medida en que existan en el plano X / Y.

  • Arcos (elemento ARC) y círculos (elemento CIRCLE) se admiten solo cuando la escala es igual en todos los ejes espaciales (parámetros 41, 42 y 43 del elemento INSERT). Esto también afecta a los elementos POLYLINE y LWPOLYLINE que incluyen arcos (parámetro bulge no igual a 0).

  • Bloque de referencias (elemento INSERT) solo se admiten cuando la matriz de escalado no es un espejo. (El producto de los factores de escala debe ser positivo).

  • Los elementos de área, las mallas poligonales y las mallas policaras no son compatibles. Elementos sólidos (SOLID,…) Tampoco son compatibles.

  • Los elementos MLINE (multilínea), RAY, XLINE, y LEADER (línea directriz) no son compatibles.

  • Los elementos TEXT, MTEXT, y DIMENSION no son compatibles.

  • Se ignoran el ancho, el color y el estilo de la línea, así como la información sobre la visibilidad del elemento.

  • Archivos DXF binarios (extensión de archivo DXB) no son compatibles.

Los elementos no admitidos se ignoran (implícitamente) en la importación.

Diálogo: Importar archivo DXF

Capas

Todas las capas del dibujo técnico; determinado a partir de los datos del archivo DXF

standard icon: La capa se importará.

Tamaño máximo de la brecha

Distancia entre los puntos finales de los elementos geométricos hasta donde los puntos se ven como interconectados. Determinado a partir de los datos del archivo DXF.

Ejemplo: 0.001

Vista previa en ruta CNC

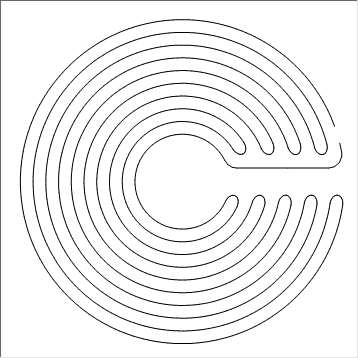

Los datos del archivo DXF seleccionado se muestran en la forma en que se importan al editor CNC. También se tiene en cuenta la capa seleccionada para la visualización.

Ejemplo:


Vista

Para cambiar la capa que se considera en la ventana de vista previa.


plano x / y; seleccionado para ver


plano x / z


plano y / z

Botón 'Importar'

Los datos se cargan en el editor CNC y se reemplaza el programa CNC existente. Los números de bloque se asignan automáticamente.

El objeto CNC conserva su nombre.
