Objeto: E/S lógicas (editor de dispositivos)
Función: Configurador para E/S lógicas
Llamar: Haga doble clic en un objeto en el árbol de dispositivos debajo E/S lógicas

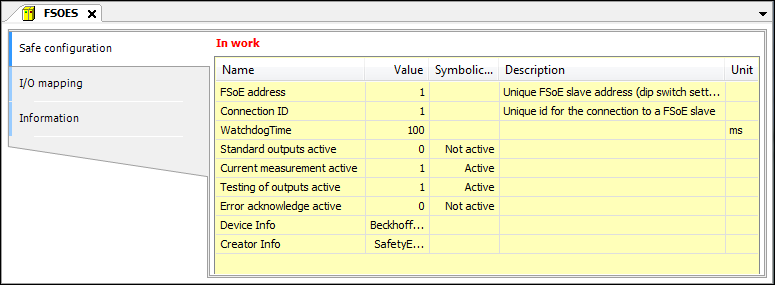

Pestaña: Configuración segura
Función: Configuración de los parámetros para una comunicación segura.
Este Configuración segura El cuadro de diálogo sólo está disponible para E/S de seguridad.
Sugerencia
Opcionalmente, los parámetros enteros se pueden mostrar en notación hexadecimal. Esta configuración opcional debe realizarse en el archivo de descripción del dispositivo.
Sugerencia
Los cambios realizados en el Configuración segura El cuadro de diálogo está resaltado en rojo. Aquí sólo se marca el último cambio. Todas las marcas de cambio se eliminan cuando se cierra el editor.
En el trabajo | Cambió |
Información del PIN | Fijado |
Los valores predeterminados para los parámetros provienen del respectivo archivo de descripción del dispositivo (SDD). | |
Nombre | Nombre del parámetro Ejemplo: |
Valor | Ejemplo 1 |
Valor simbólico | Opcional
|
Descripción | Opcional Ejemplo: |
Unidad | Opcional |
Nombre | Descripción |
|---|---|
FSoE DIRECCIÓN | Único EtherCAT dirección del módulo. A FSoE La conexión corresponde a un dispositivo de bus de campo seguro (o sus E/S lógicas). |
Perro guardiánTiempo | tiempo de vigilancia Si el módulo no responde dentro de este tiempo, se emite un error. |
ID de conexión | Número de conexión único en todo el EtherCAT red |

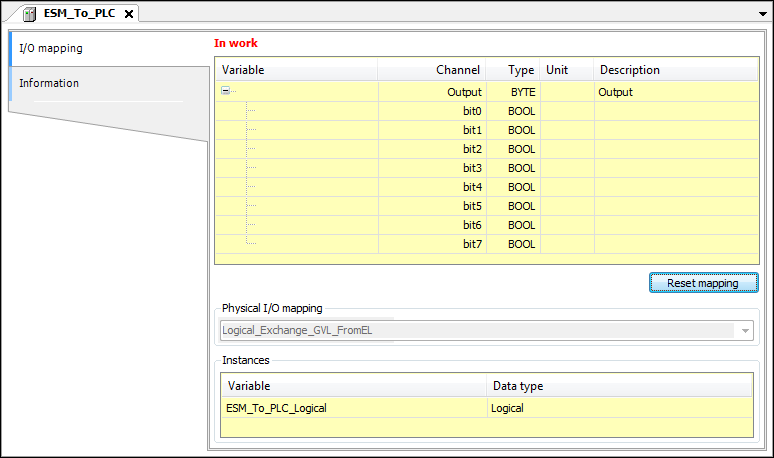

Pestaña: Mapeo de E/S
Función: Define las variables para que la aplicación de seguridad acceda a las E/S.
Sugerencia
En CODESYS Safety for EtherCAT Safety Module, puede asignar canales de E/S solo a nuevas variables. No se pueden asignar a variables existentes.
Sugerencia
El editor de conexiones lógicas de dispositivos estándar no tiene Configuración segura diálogo. La configuración y parametrización del dispositivo se realizan bajo la aplicación predeterminada como en CODESYS estándar.
Nota
Cuando un dispositivo ha sido asignado al EtherCAT Safety Módulo, el cuadro de diálogo de asignación del editor de dispositivos muestra solo esta asignación y ya no la asignación de canales a las variables del controlador principal.
En el trabajo | Cambió |
Información del PIN | Fijado |
Lista de variables mapeadas | |
Variable | Lista de variables (vista de árbol) Ejemplo: Nota: Haga doble clic en la variable para editarla. Los cambios realizados están marcados en rojo. Sólo se marca el último cambio. Todas las marcas de cambio se eliminan cuando se cierra el editor. |
Canal | Información no editable del archivo de descripción del dispositivo (archivo SDD) Aporte: Las variables asignadas a los canales de entrada representan las señales de entrada correspondientes del dispositivo de campo. Se pueden leer. Producción: Las variables asignadas a los canales de salida se pueden escribir y configurar las señales de salida del dispositivo de campo. |
Tipo | Información no editable del archivo de descripción del dispositivo (archivo SDD) tipo de datos IEC |
Unidad | Información no editable del archivo de descripción del dispositivo (archivo SDD) |
Descripción | Información no editable del archivo de descripción del dispositivo (archivo SDD) |
Botón: Restablecer mapeo | Elimina todas las variables de asignación especificadas en la tabla y restablece la asignación del dispositivo físico a la E/S lógica. |
FSOES | Muestra el objeto de aplicación estándar que está conectado a esta E/S lógica. |
Variable | Nombre de instancia Estas variables están disponibles para la aplicación de seguridad como variables globales. Una variable global implícita con el nombre correspondiente y el tipo de datos especificado en el Tipo La columna se crea en la aplicación de seguridad para cada canal de entrada o salida de un módulo de E/S al que se le ha asignado una variable. Para obtener una descripción de cómo utilizar las variables definidas aquí, consulte: Uso de E/S lógicas mediante programación |
Tipo de datos | Ejemplo: |
Los cambios realizados en el Mapeo de E/S El cuadro de diálogo está resaltado en rojo. Aquí sólo se marca el último cambio. Todas las marcas de cambio se eliminan cuando se cierra el editor.
Pestaña: Información
Función: Muestra información y, si corresponde, una imagen de la E/S lógica respectiva.
Listado como información: Nombre, Proveedor, Categorías, Tipo, IDENTIFICACIÓN, Versión, Número de orden, y Descripción
Los valores predeterminados para los parámetros provienen del respectivo archivo de descripción del dispositivo (SDD). | |
Nombre | Nombre de la E/S lógica Ejemplo: |
Proveedor | Ejemplo: Beckhoff |
Categorías | Posibles categorías
|
Tipo | Opcional Ejemplo: |
IDENTIFICACIÓN | Ejemplo: |
Versión | Ejemplo: |
Número de orden | Ejemplo: |
Descripción | Ejemplo: |
