Objeto: SafetyApp

Símbolo:

Función: Vista comparativa de los objetos con información sobre cambios.

Llamar: haga doble clic; comando del menú contextual Editar objeto

tabla 66. Editor: Aplicación de seguridad

En el trabajo	Indica que la aplicación de seguridad ha sido cambiada.
CODESYS Safety for EtherCAT Safety Module	Versión actual (versión de Standard CODESYS)

tabla 67. PIN actual

PIN actual	Pin actual de la aplicación de seguridad.
Nombre	Nombre del usuario
Revisión	Ejemplo 1
CRC de seguridad	CRC del pin creado sobre toda la aplicación anclada
Ultimo cambio	Fecha y hora del último cambio.

Para más información, ver: Usando la aplicación Safety

Pestaña: Objetos

Función: Vista comparativa de los objetos con información sobre cambios.

Sugerencia

El Objetos El cuadro de diálogo del editor del objeto de aplicación de seguridad es el Vista comparativa.

Indica qué objetos han cambiado desde la última fijación.

Importante

La vista de comparación debe usarse al verificar y aceptar una solicitud de seguridad para comparar la fijado estados.

Para más información, ver: Fijar

ejemplo 9. Ejemplo

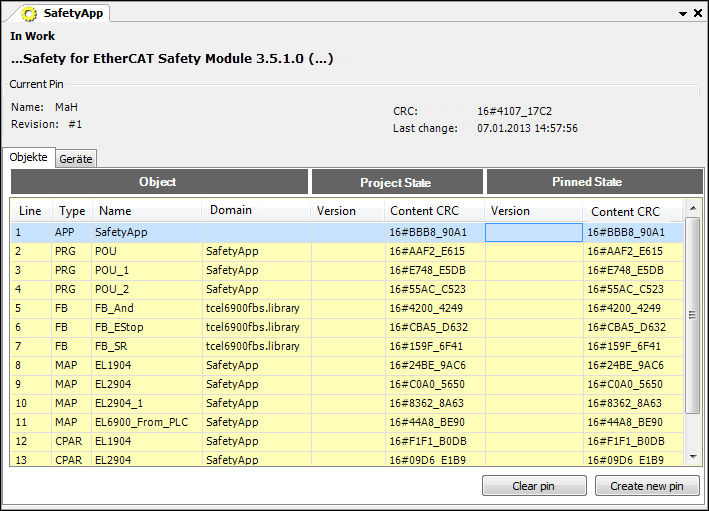

figura 27. Editor del objeto de aplicación de seguridad con vista comparativa (lista de objetos)

Objeto	La vista comparativa muestra una lista de los objetos que pertenecen a la aplicación de seguridad.
Línea	Números secuenciales de las entradas.
Tipo	Tipo de objeto (ver Lista de objetos)
Nombre	Nombre del objeto
Dominio	Contexto del objeto

Estado del proyecto
Versión	Versión del objeto en el proyecto actual.
Contenido CRC	Comprobación de redundancia cíclica del objeto en el proyecto actual

Estado fijado
Versión	Versión del objeto en el proyecto anclado
Contenido CRC	Comprobación de redundancia cíclica del objeto en el proyecto fijado

Pasador claro	Elimina el pin
Fijar proyecto	Fija el proyecto

Lista de objetos

tabla 68. Valores mostrados para tipo y nombre en la lista de objetos (dependiendo del tipo de objeto)

Tipo de objeto	Tipo	Nombre
Solicitud	`APP`	Nombre del objeto de la aplicación.
Programa de punto de uso	`PRG`	Nombre del programa POU
Bloque de funciones POU	`FB`	Nombre del objeto POU del bloque de funciones
Mapeo de E/S	`MAP`	Nombre del objeto del dispositivo lógico/parámetro de aplicación
Configuración segura	`CNF`	Nombre del objeto de E/S lógica
Parametrización segura	`PAR`	Nombre del objeto del dispositivo lógico

Pestaña: Dispositivos

Función: Lista de los dispositivos de campo pertenecientes a la aplicación de seguridad y de los EtherCAT Safety Módulo

ejemplo 10. Ejemplo

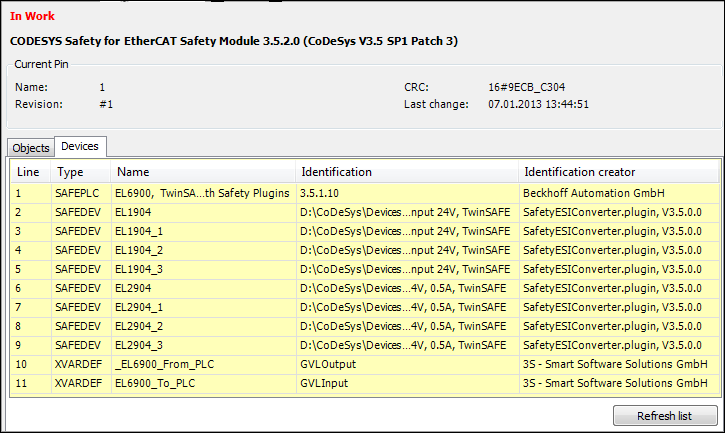

figura 28. Editor del objeto de aplicación de seguridad con lista de dispositivos

Línea	Números secuenciales de las entradas.
Tipo	Tipo de dispositivo (ver Tabla 69, “Tipos posibles en la lista de dispositivos”)
Nombre	Nombre del dispositivo en el árbol del proyecto
Identificación	Información específica del dispositivo para identificación
Creador	Información sobre el creador de la información específica del dispositivo

Actualizar

Actualiza la lista de dispositivos si los dispositivos (E/S lógicas) o el EtherCAT Safety El módulo en el árbol del proyecto ha cambiado mientras el editor está abierto.

tabla 69. Tipos posibles en la lista de dispositivos

Tipo	Descripción
`SAFEPLC`	EtherCAT Safety Módulo al que está asignada la aplicación
`SAFEDEV`	Dispositivo lógico seguro de la aplicación.
`XVARDEV`	Dispositivo lógico estándar para intercambio de variables.
