SF_EDM (External Device Monitoring)

Normas de seguridad aplicables

SF_EDM es un bloque de funciones PLCopen certificado. Para obtener información detallada sobre los estándares aplicados, consulte: "PLCopen – Comité Técnico 5 – Software de seguridad"

Importante

El usuario debe cumplir los requisitos enumerados en las normas.

Descripción de la interfaz

Este bloque de funciones aplica una señal de entrada (S_OutControl) a una señal de salida (S_EDM_Out). El bloque de funciones supervisa que dos entradas se apaguen dentro de un tiempo definido (MonitoringTime). Si no se apagan en el tiempo definido, S_EDM_OUT se establece en FALSE.

Él SF_EDM (Supervisión de dispositivos externos) FB supervisa el estado inicial y el estado de conmutación de actuadores, por ejemplo, amplificadores de conmutación, que están controlados por dispositivos de salida seguros.

tabla 18. VAR_INPUT

Nombre	Tipo de datos	Valor inicial	Descripción, valores de parámetros
`Activate`	`BOOL`	`FALSE`	Ver Parámetros de entrada generales
`S_OutControl`	`SAFEBOOL`	`FALSE`	Variable Señal de control de los FB de seguridad anteriores. Señales típicas de bloques de funciones de la biblioteca PLCopen (p. ej. `SF_OutControl`, `SF_TwoHandControlTypeII`) `FALSE`: Desactivar salida de seguridad (`S_EDM_Out`) `TRUE`: Habilitar salida de seguridad (`S_EDM_Out`)
`S_EDM1`	`SAFEBOOL`	`FALSE`	Variable Señal de realimentación del primer actuador conectado (amplificador de conmutación). `FALSE`: Estado de conmutación del primer actuador conectado. `TRUE`: Estado inicial del primer actuador conectado.
`S_EDM2`	`SAFEBOOL`	`FALSE`	Variable Señal de respuesta del segundo actuador conectado (amplificador de conmutación). Dependiendo de los actuadores instalados, el cableado entre las señales de retroalimentación y el nivel de seguridad objetivo, puede ser que aquí solo se use la entrada combinada. En ese caso, el usuario debe utilizar una conexión gráfica para puentear el `EDM1` y `EDM2` parámetros `S_EDM1` y `S_EDM2` entonces son controlados por la misma señal. `FALSE`: Estado de conmutación del segundo actuador conectado. `TRUE`: Estado inicial del segundo actuador conectado
`MonitoringTime`	`TIME`	`#0ms`	Constante Tiempo máximo de respuesta de los actuadores conectados y monitorizados. la nota de advertencia `MonitoringTime` debe ser observado.
`Reset`	`BOOL`	`FALSE`	Ver Parámetros de entrada generales

`MonitoringTime`

Aplica para desarrolladores en Nivel Extendido: El MonitoringTime La entrada debe activarse con un valor constante. El valor no debe cambiarse para las llamadas.

tabla 19. VAR_OUTPUT

Nombre	Tipo de datos	Valor inicial	Descripción, valores de parámetros
`Ready`	`BOOL`	`FALSE`	Ver Parámetros generales de salida
`S_EDM_Out`	`SAFEBOOL`	`FALSE`	Controla el actuador. El resultado es monitoreado por la señal de retroalimentación. `S_EDMx`. `FALSE`: Deshabilitar actuadores conectados `TRUE`: Habilitar actuadores conectados
`SafetyDemand`	`BOOL`	`FALSE`	Ver Parámetros generales de salida
`ResetRequest`	`BOOL`	`FALSE`	Ver Parámetros generales de salida
`Error`	`BOOL`	`FALSE`	Ver Parámetros generales de salida
`DiagCode`	`WORD`	`16#0000`	Ver Códigos de diagnóstico

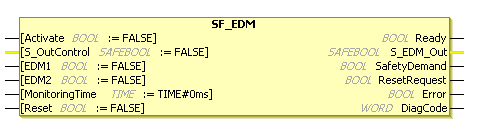

figura 18. Bloque de funciones: SF_EDM

Descripcion funcional

Él SF_EDM FB controla una salida de seguridad y supervisa los actuadores controlados.

Este bloque de funciones monitorea el estado inicial de los actuadores a través de las señales de retroalimentación (S_EDM1 y S_EDM2) antes de que los actuadores sean habilitados por el FB.

El bloque de funciones supervisa el estado de conmutación de los actuadores (MonitoringTime) después de que el FB haya habilitado los actuadores.

Se deben utilizar dos señales de respuesta únicas para un diagnóstico exacto de los actuadores conectados. Se debe usar una señal de retroalimentación común de los dos actuadores conectados para una función de diagnóstico restringida pero simple de los actuadores conectados. En este caso, el usuario debe conectar esta señal común a ambos S_EDM1 y S_EDM2 parámetros S_EDM1 y S_EDM2 entonces son controlados por la misma señal.

Los dispositivos de conmutación utilizados en la función de seguridad deben seleccionarse de la categoría especificada en el análisis de riesgos.

Inhibición de arranque opcional

Bloqueo de arranque en caso de activación del bloque

Atención

Él S_StartReset La entrada solo se activará si se garantiza que no puede ocurrir ninguna situación peligrosa cuando se inicia el controlador de seguridad.

Diagrama de estado

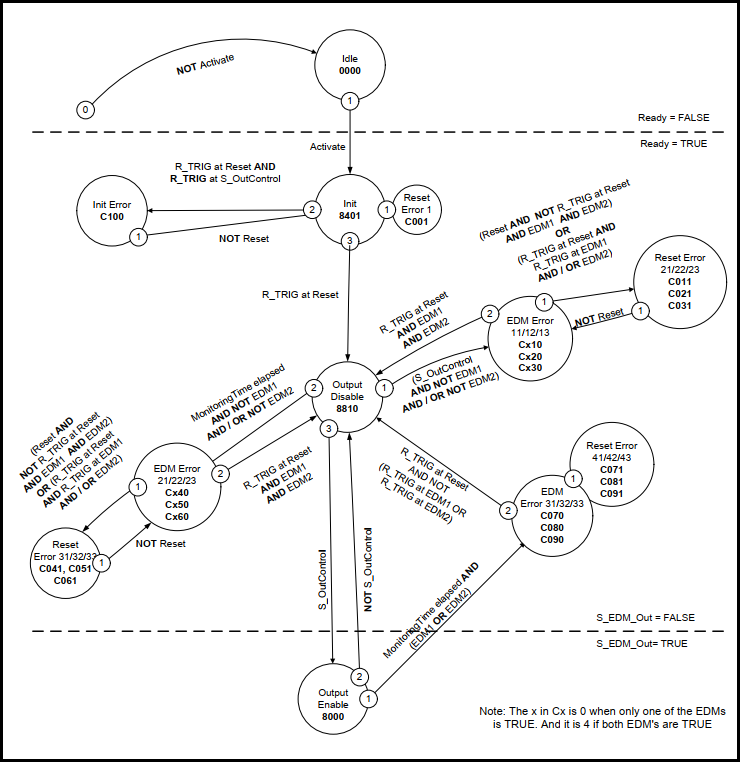

figura 19. Diagrama de estado: SF_EDM

Sugerencia

La transición de cualquier estado al Idle estado debido a Activate = FALSE no se muestra Sin embargo, estas transiciones tienen la máxima prioridad.

Diagramas de tiempo típicos

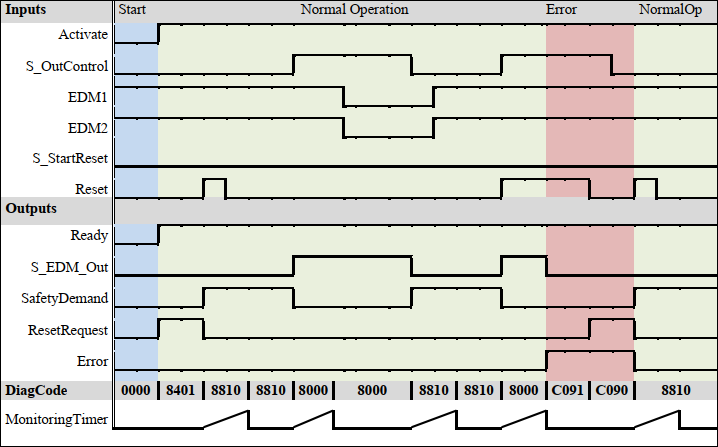

figura 20. Diagrama de tiempo típico para SF_EDM, S_StartReset = FALSE

Detección de errores

Las siguientes condiciones fuerzan una transición al estado de error:

estática no válida Reset señal en el proceso
Señal EDM no válida en el proceso
Él S_OutControl y Reset las entradas están mal interconectadas debido a un error de programación.

Comportamiento de error

En estados de error, las salidas son las siguientes:

Él S_EDM_Out se establece en FALSE y permanece en este estado seguro.
Un mensaje de error EDM siempre debe ser reiniciado por un disparador ascendente en Reset.
Un mensaje de error de restablecimiento se puede restablecer configurando Reset para FALSE.

Después de la activación del bloque de funciones, la inhibición de arranque opcional se puede restablecer mediante un flanco ascendente en el Reset aporte.

Códigos de estado y error específicos del bloque de funciones

tabla 20. Códigos de error específicos de FB

`DiagCode`	Nombre del Estado	Estado Descripción y configuración de salida
`16#C001`	`Reset Error 1`	Señal de restablecimiento estático en estado `16#8401`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C011`	`Reset Error 21`	Señal de restablecimiento estático o las mismas señales en `EDM1` y `Reset` (gatillo ascendente en `Reset` y `EDM1` al mismo tiempo) en estado `16#C010`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C021`	`Reset Error 22`	Señal de restablecimiento estático o las mismas señales en `EDM2` y `Reset` (gatillo ascendente en `Reset` y `EDM2` al mismo tiempo) en estado `16#C020`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C031`	`Reset Error 23`	Señal de restablecimiento estático o las mismas señales en `EDM1`, `EDM2`, y `Reset` (gatillo ascendente en `Reset`, `EDM1`, y `EDM2` al mismo tiempo) en estado `16#C030`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C041`	`Reset Error 31`	Señal de restablecimiento estático o las mismas señales en `EDM1` y `Reset` (gatillo ascendente en `Reset` y `EDM1` al mismo tiempo) en estado `16#C040`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C051`	`Reset Error 32`	Señal de restablecimiento estático o las mismas señales en `EDM2` y `Reset` (gatillo ascendente en `Reset` y `EDM2` al mismo tiempo) en estado `16#C050`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C061`	`Reset Error 33`	Señal de restablecimiento estático o las mismas señales en `EDM1`, `EDM2`, y `Reset` (gatillo ascendente en `Reset`, EDM1 y EDM2 al mismo tiempo) en estado `16#C060`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C071`	`Reset Error 41`	Señal de restablecimiento estático en estado `16#C070`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C081`	`Reset Error 42`	Señal de restablecimiento estático en estado `16#C080`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C091`	`Reset Error 43`	Señal de restablecimiento estático en estado `16#C090`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C010`	`EDM Error 11`	la señal en `EDM1` no es válido en el estado inicial del actuador. en estado `16#8810`, la `EDM1` la señal es `FALSE` al habilitar `S_OutControl`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = R` (*) `Error = TRUE`
`16#C020`	`EDM Error 12`	la señal en `EDM2` no es válido en el estado inicial del actuador. en estado `16#8810`, la `EDM2` la señal es `FALSE` al habilitar `S_OutControl`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = R` (*) `Error = TRUE`
`16#C030`	`EDM Error 13`	Las señales en `EDM1` y `EDM2` no son válidos en los estados iniciales del actuador. en estado `16#8810`, la `EDM1` y `EDM2` las señales son `FALSE` al habilitar `S_OutControl`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C040`	`EDM Error 21`	la señal en `EDM1` no es válido en el estado inicial del actuador. en estado `16#8810`, la `EDM1` la señal es `FALSE` y el tiempo de monitoreo ha transcurrido. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = R` (*) `Error = TRUE`
`16#C050`	`EDM Error 22`	la señal en `EDM2` no es válido en el estado inicial del actuador. en estado `16#8810`, la `EDM2` la señal es `FALSE` y el tiempo de monitoreo ha transcurrido. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = R` (*) `Error = TRUE`
`16#C060`	`EDM Error 23`	Las señales en `EDM1` y `EDM2` no son válidos en los estados iniciales del actuador. en estado `16#8810`, la `EDM1` y `EDM2` las señales son `FALSE` y el tiempo de monitoreo ha transcurrido. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = R` (*) `Error = TRUE`
`16#C070`	`EDM Error 31`	la señal en `EDM1` no es válido en el estado de conmutación del actuador. en estado `16#8000`, la `EDM1` la señal es `TRUE` y el tiempo de monitoreo ha transcurrido. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = TRUE` `Error = TRUE`
`16#C080`	`EDM Error 32`	la señal en `EDM2` no es válido en el estado de conmutación del actuador. en estado `16#8000`, la `EDM2` la señal es `TRUE` y el tiempo de monitoreo ha transcurrido. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = TRUE` `Error = TRUE`
`16#C090`	`EDM Error 33`	Las señales en `EDM1` y `EDM2` no son válidos en los estados de conmutación del actuador. en estado `16#8000`, la `EDM1` y `EDM2` las señales son `FALSE` y el tiempo de monitoreo ha transcurrido. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = TRUE` `Error = TRUE`
`16#C100`	`Init Error`	Señales similares en `S_OutControl` y `Reset` (`R_TRIG` en el mismo ciclo) detectado (puede ser un error de programación). `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`

(*)
IF EDM_1 = TRUE AND EDM_2 = TRUE THEN
    R:= TRUE;
ELSE
    R:= FALSE;
END_IF

tabla 21. Códigos de estado específicos de FB

`DiagCode`	Nombre del Estado	Estado Descripción y configuración de salida
`16#0000`	`Idle`	El bloque de funciones no está activo (estado inicial). `Ready = FALSE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = FALSE`
`16#8401`	`Init`	La inhibición de arranque de la activación del bloque está activa. Restablecimiento requerido. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = TRUE` `Error = FALSE`
`16#8810`	`Output Disable`	El control EDM no está activo. El temporizador se inicia cuando se ingresa el estado. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = TRUE` `ResetRequest = FALSE` `Error = FALSE`
`16#8000`	`Output Enable`	El control EDM está activo. El temporizador se inicia cuando se ingresa el estado. `Ready = TRUE` `S_EDM_Out = TRUE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = FALSE`
