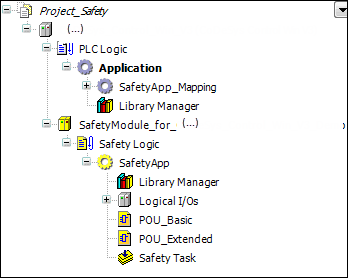

Objetos debajo del controlador de seguridad
La aplicación de seguridad con el objeto de aplicación de seguridad (Aplicación de seguridad) y los objetos de seguridad se insertan debajo del controlador de seguridad.
Lógica de seguridad:
Punto de nodo lógico del controlador de seguridad, debajo del cual se puede conectar exactamente un objeto de aplicación de seguridad
Para propiedades de la Lógica de seguridad objeto, ver Lógica de seguridad
Lógica de seguridad No se puede abrir con ningún editor.
Aplicación de seguridad:
Punto de nodo debajo del cual se ubican los objetos que pertenecen al objeto de aplicación de seguridad
Objeto que define la versión de ejecución del código y el estado de protección actual (pin) (Fijación) de la aplicación.
El editor del objeto administra la lista de objetos que actualmente pertenecen al objeto de aplicación de seguridad.
Editor del objeto de aplicación de seguridad (para obtener más información, consulte: Editor del objeto de aplicación de seguridad)
Para conocer las propiedades del objeto de aplicación de seguridad (consulte: Objeto de aplicación (seguridad))
Gerente de la biblioteca:
Contiene las bibliotecas disponibles en el controlador de seguridad insertado.
Estos son:
SafetyPLCopenSafetyStandardOtras bibliotecas dependientes del dispositivo, si es necesario
Para obtener más información, consulte: Gerente de la biblioteca
E/S lógicas:
Punto de nodo al que se pueden añadir objetos de E/S lógicas. Estas E/S lógicas añadidas se utilizan para el intercambio de datos y E/S con el controlador estándar
Para obtener más información, consulte: Descripción general de las E/S lógicas
Tarea de seguridad:
Este objeto enumera todos los programas que se cargan y ejecutan en el controlador.
Editor de la Tarea de seguridad objeto (ver: Editor de tareas de seguridad)
Propiedades de la Tarea de seguridad objeto (ver: Tarea de seguridad)
GVL
La lista de variables globales de seguridad (GVL) sirve para la representación, declaración y edición de variables declaradas globalmente que son válidas dentro de toda la aplicación de seguridad.
Propiedades de la GVL objeto (ver: Lista de variables globales (seguridad))
Editor de la GVL objeto (ver: Editor GVL)
POU básico de seguridad
Un POU básico de seguridad es un objeto de programación (programa o bloque de función) para la creación de código de programa en el nivel de programación básica.
Descripción del editor (ver: Editor de FBD de seguridad)
Propiedades de los POU básicos de seguridad (ver: Puntos de uso de seguridad)
POU de seguridad ampliada
Una POU de seguridad extendida es un objeto de programación (programa o bloque de función) para la creación de código de programa en el nivel de programación extendida.
POU del editor (ver: Editor de FBD de seguridad)
Propiedades de las POU de seguridad extendida (ver: Puntos de uso de seguridad)
Sugerencia
Si es necesario, los dispositivos locales del controlador de seguridad se suspenden en paralelo al punto del nodo de lógica de seguridad debajo del controlador de seguridad.
Añadiendo los objetos de seguridad
Todos los objetos que no se agregan automáticamente se pueden agregar activando la Agregar objeto comando en el Proyecto menú.
Este comando abre un submenú con los objetos que se pueden insertar en la posición que acaba de seleccionarse en el árbol de dispositivos.
Por ejemplo, las GVL y las POU de seguridad solo se pueden insertar si se selecciona el objeto de aplicación de seguridad. Las E/S lógicas solo se pueden agregar si se selecciona el objeto de aplicación de seguridad. E/S lógicas El nodo está seleccionado.
