Editor de tareas de seguridad
El editor de la Tarea de seguridad El objeto de la aplicación de seguridad se abre haciendo doble clic en el Tarea de seguridad objeto en el árbol de dispositivos o seleccionando el objeto en el árbol de dispositivos y activando el Editar objeto comando en el menú contextual.

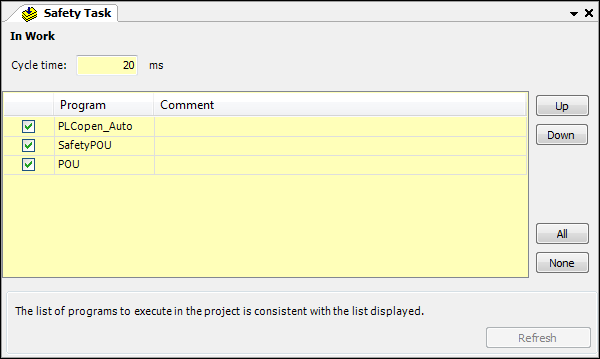

El editor de objetos de tarea de seguridad consta de las siguientes secciones:
Visualización de la información del pin de la aplicación de seguridad (o En el trabajo) si la versión del objeto difiere de la versión fijada o si la aplicación de seguridad aún no se ha fijado. Para obtener más información sobre la información de fijación, consulte: Editor del objeto de aplicación de seguridad
Visualización editable del tiempo del ciclo
Lista de programas
Botones
Tiempo de ciclo
Tiempo de ciclo: En este campo de entrada puede cambiar el valor del tiempo de ciclo. El tiempo de ciclo se introduce en ms (milisegundos) completos. El tiempo de ciclo razonable para el dispositivo seleccionado está preestablecido como predeterminado (20 ms en el ejemplo).
El valor mínimo se utiliza si se introduce un valor menor que el valor permitido para este PLC de seguridad.
Lo mismo se aplica al valor máximo.
Si se cambia el tiempo del ciclo, entonces el CRC del pin y el CRC del objeto de tarea de seguridad también cambian.
Lista de programas
La lista de programas contiene todos los programas (POU del tipo PROGRAM) de la aplicación de seguridad.
Las casillas de verificación de la primera columna de la lista de programas indican qué programas se ejecutan. Las entradas marcadas en la lista se pueden comentar desactivando la casilla de verificación de la primera columna. Los programas de las entradas comentadas no se ejecutan en el controlador. Los comentarios se cancelan haciendo clic en la casilla de verificación; la tarea llama a los programas correspondientes. Todos los programas de la lista se pueden marcar haciendo clic en el botón Todo Todos los programas se comentan haciendo clic en el botón Ninguno botón.
Para la documentación se puede introducir un comentario para cada entrada de programa en la lista (haga doble clic en el Comentario campo).
Cambiar marcadores
Los últimos cambios realizados en la lista de programas se marcan de la siguiente manera hasta que se cierra el editor:
Rojo: Cambios en el orden o en los comentarios.
Verde: programas recientemente agregados bajo el objeto de aplicación de seguridad
Actualizando la lista de programas
La lista de programas del objeto de tarea de seguridad se actualiza automáticamente en caso de cambios en la estructura del proyecto debajo del objeto de aplicación de seguridad en el árbol del proyecto. La actualización automática también se realiza cuando está abierto el editor de tareas de seguridad. Esto se indica en el editor mediante el texto La lista de programas a ejecutar en el proyecto es consistente con la lista mostrada.
Excepción:Si el desarrollador no tiene los permisos en la gestión de usuarios para editar el Tarea de seguridad objeto del proyecto, la lista de programas del objeto de tarea no se actualiza automáticamente. En este caso, la Refrescar Se puede hacer clic en el botón, pero solo por un desarrollador que tenga permisos para editarlo. Tarea de seguridad objeto.
Botones para cambiar la lista de programas
El editor contiene los botones
