Módulo de dispositivo PSD

Descripción del bloque de función

Este bloque de función pertenece a la SafetyProfisafeDevice biblioteca.

Sugerencia

La versión del bloque de funciones que se describe aquí corresponde a la última versión del bloque de funciones en la lista de versiones del capítulo "Bibliotecas de controladores" del Manual del usuario de seguridad.

Uso de la instancia del bloque de función

Las entradas del bloque de función PSDeviceModule son señales de estado que se envían desde el módulo F al host F. Las salidas del bloque de función son señales de control que se envían desde el host F al módulo F.

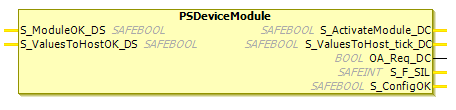

figura 129. Bloque de funciones 'PSDeviceModule'

tabla 126. Entradas (VAR_INPUT)

Nombre	Tipo de datos	Valor inicial	Descripción
`S_ModuleOK_DS`	`SAFEBOOL`	`FALSE`	`TRUE`:La aplicación no informa ningún error del dispositivo al F-Host. `FALSE`:La aplicación informa un error del dispositivo al F-Host. Nota: La señal de entrada es la negación de la señal de entrada. `Device_Fault_DS` como se especifica en la norma "IEC 61784-3-3: Redes de comunicación industrial - Perfiles - Parte 3".
`S_ValuesToHostOK_DS`	`SAFEBOOL`	`FALSE`	`TRUE`:Las señales de salida de la aplicación (= señales de entrada para el F-Host) son válidas. `FALSE`:Las señales de salida de la aplicación (= señales de entrada para el F-Host) no son válidas. Nota: La señal de entrada es la negación de la señal de entrada. `FV_activated_DS` como se especifica en la norma "IEC 61784-3-3: Redes de comunicación industrial - Perfiles - Parte 3".

Nombre

Tipo de datos

Valor inicial

Descripción

S_ModuleOK_DS

SAFEBOOL

FALSE

TRUE:La aplicación no informa ningún error del dispositivo al F-Host.

FALSE:La aplicación informa un error del dispositivo al F-Host.

Nota: La señal de entrada es la negación de la señal de entrada. Device_Fault_DS como se especifica en la norma "IEC 61784-3-3: Redes de comunicación industrial - Perfiles - Parte 3".

S_ValuesToHostOK_DS

SAFEBOOL

FALSE

TRUE:Las señales de salida de la aplicación (= señales de entrada para el F-Host) son válidas.

FALSE:Las señales de salida de la aplicación (= señales de entrada para el F-Host) no son válidas.

Nota: La señal de entrada es la negación de la señal de entrada. FV_activated_DS como se especifica en la norma "IEC 61784-3-3: Redes de comunicación industrial - Perfiles - Parte 3".

tabla 127. Salidas (VAR_OUTPUT)

Nombre	Tipo de datos	Valor inicial	Descripción
`S_ActivateModule_DC`	`SAFEBOOL`	`FALSE`	`TRUE`:Las señales de entrada (variables asignadas a la aplicación IEC) del módulo F tienen valores válidos. `FALSE`:Las señales de entrada (variables asignadas a la aplicación IEC) del módulo F tienen valores no válidos. Nota: La señal de salida es la negación de la señal de salida. `activate_FV_DC` como se especifica en la norma "IEC 61784-3-3: Redes de comunicación industrial - Perfiles - Parte 3".
`S_ValuesToHost_tick_DC`	`SAFEBOOL`	`FALSE`	`TRUE`:El número de monitoreo (MNR) ha cambiado. Para obtener una descripción del número de monitoreo, consulte Número de Monitoreo (MNR) `FALSE`:El número de monitoreo (MNR) no ha cambiado.
`OA_Req_DC`	`BOOL`	`FALSE`	`TRUE`:Exigir que se muestre un mensaje al usuario (opcional) `FALSE`:Exigir que no se muestre ningún mensaje al usuario (opcional)
`S_F_SIL`	`SAFEINT`	`0`	Nivel de integridad de seguridad. Establecido en la configuración para el host F como parámetro F `F_SIL` para el módulo F `1`:SIL1 `2`:SIL2 `3`:SIL3 `4`:No se ha asignado ningún SIL (por ejemplo, industria de procesos) `0`:No hay ningún valor válido disponible
`S_ConfigOK`	`SAFEBOOL`	`FALSE`	`TRUE`:El host F recibió parámetros F válidos para el módulo F. `FALSE`:Esperar la recepción de los parámetros F para el módulo F por parte del host F
