Ciclo PROFIsafe
Número de Monitoreo (MNR)

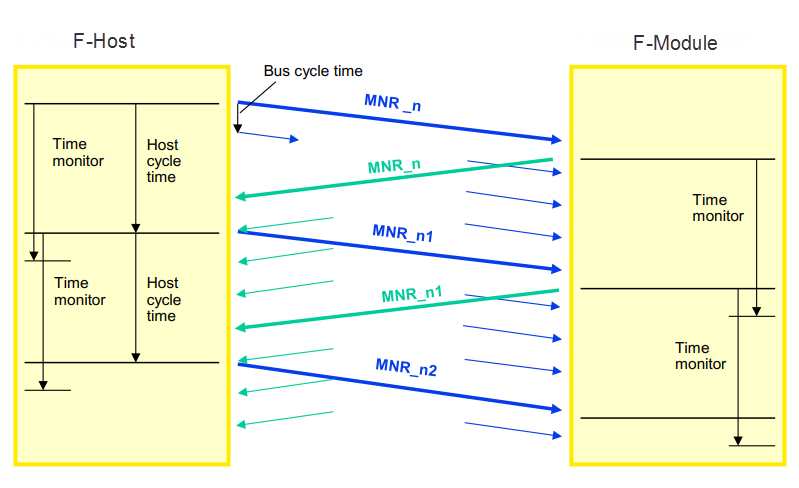

La imagen muestra una transmisión segura de PROFIsafe El F-Host envía telegramas desde el F-Host al F-Module y viceversa. La transmisión está protegida con un número de monitorización (MNR). El F-Host inicia su transmisión con el número de monitorización MNR_n. Después de recibir este telegrama F-PROFIsafe válido, el F-Module responde inmediatamente con un telegrama correspondiente con el número de monitorización MNR_n. Después de recibir la respuesta del F-Module, el F-Host cambia el número de monitorización a MNR_n1. Este mecanismo de número de monitorización para confirmar la transmisión entre el F-Host y el F-Module también debe aplicarse para la transmisión segura de entradas/salidas e información de estado (entradas FB) del F-Module para la transmisión segura por parte de la aplicación IEC del F-Module. Una señal o entrada FB (estado del F-Module) se ha transmitido de forma segura al F-Host solo si la señal de salida o la entrada FB ha aplicado estáticamente al menos un ciclo de transmisión completo. Esto significa que la salida FB S_ValuesToHost_tick_DC Se ha establecido dos veces. Con el primer impulso de la salida FB S_ValuesToHost_tick_DCLa señal de salida o la entrada FB se sincronizan con el mecanismo de protección de la transmisión. Con el segundo impulso se confirma que se ha producido la transmisión al F-Host.
