SF_ESPE (Electro-Sensitive Protective Equipment)
Sugerencia
La versión del bloque de funciones que se describe aquí corresponde a la última versión del bloque de funciones en Lista de versiones de bloques de funciones.
Normas de seguridad aplicables
SF_ESPE es un bloque de funciones certificado por PLCopen. Para obtener información detallada sobre las normas aplicadas, consulte "PLCopen – Comité técnico 5 – Software de seguridad".
Importante
Los requisitos enumerados en las normas deben ser cumplidos por el usuario.

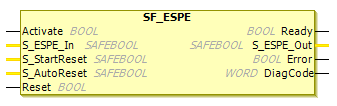

Descripción de la interfaz
Este bloque orientado a la seguridad se utiliza para supervisar equipos de protección electrosensibles.
Nombre | Tipo de datos | Valor inicial | Descripción, valores de los parámetros |
|---|---|---|---|
|
|
| |
|
|
| Entrada que solicita seguridad. Variable
El controlador de seguridad debe ser capaz de detectar una interrupción muy breve del sensor cuando el |
|
|
| |
|
|
| |
|
|
|
Nombre | Tipo de datos | Valor inicial | Descripción, valores de los parámetros |
|---|---|---|---|
|
|
| |
|
|
| Salida para una respuesta orientada a la seguridad
Solicitud de respuesta orientada a la seguridad (por ejemplo, reinicio requerido o error interno activo)
|
|
|
| |
|
|
|
Descripción funcional: SF_ESPE
Este FB es un bloque de funciones orientado a la seguridad para supervisar equipos de protección electrosensibles (ESPE). Su función es idéntica a SF_EmergencyStop. El S_ESPE_Out La señal de salida se establece en FALSE tan pronto como el S_ESPE_In La señal de entrada se convierte en FALSE. El S_ESPE_Out La señal de salida se establece en TRUE Sólo si el S_ESPE_In La entrada es TRUE y se produce un reinicio. El reinicio activo depende del valor definido S-StartReset, S_AutoReset, y Reset.
Si S_AutoReset = TRUE:El reconocimiento es automático.
Si S_AutoReset = FALSE:Un borde de gatillo ascendente en el Reset Se debe utilizar la entrada para confirmar la habilitación.
Si S_StartReset = TRUE:El reconocimiento es automático la primera vez que se inicia el S-PLC.
Si S_StartReset = FALSE:Un borde de gatillo ascendente en el Reset Se debe utilizar la entrada para confirmar la habilitación.
Atención
El S_StartReset y S_AutoReset Las entradas solo se activarán si se garantiza que no puede surgir ninguna situación peligrosa cuando se inicia el S-PLC.
Sugerencia
La función de la SF_ESPE y SF_EmergencyStop Los FB son idénticos. Por lo tanto, para obtener más detalles, consulte la SF_EmergencyStop bloque de función (Descripción funcional).
