Pestaña: Configuración de Redundancia: Visualización

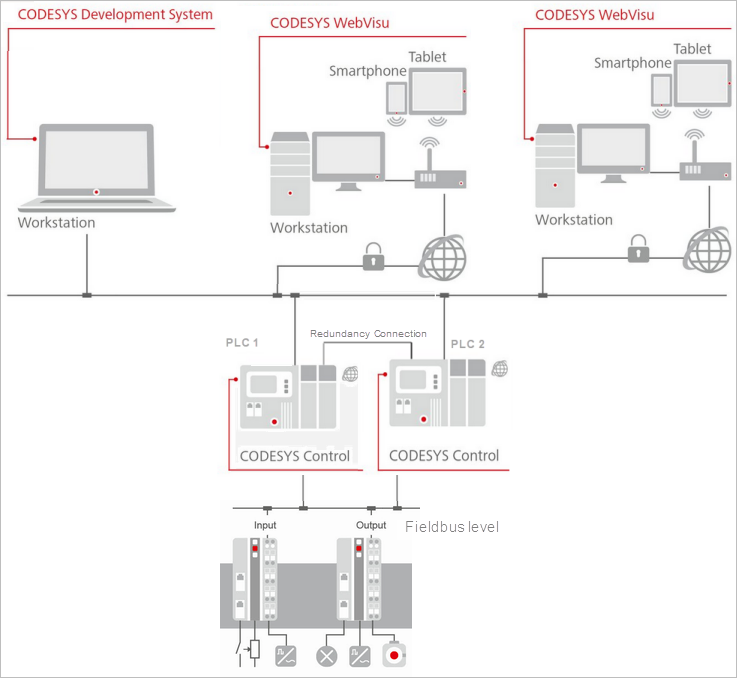

La pestaña contiene la configuración para la conexión de uno o más CODESYS WebVisu clientes a un sistema de control redundante con dos PLC.
Si en tiempo de ejecución falla el controlador activo, entonces el controlador que anteriormente estaba en modo de espera asume la ejecución de la aplicación de control. El proceso de cambio se lleva a cabo sin problemas y, por lo tanto, casi desapercibido para los clientes de visualización conectados.
Sugerencia
También son posibles configuraciones similares basadas en un CODESYS HMI cuando estos se ejecutan de forma redundante.
 |
Leer | Lee en el cuadro de diálogo la configuración actual del enlace de redundancia para el PLC 1 |
Escribe | Transfiere la configuración disponible del enlace de redundancia en ambos dispositivos |
Conmutar referencias
Importante
Para usar las siguientes funciones, se requiere lo siguiente:
Al menos la versión V4.9.0.0 del CODESYS Visualization complemento.
Al menos la versión 4.3.0.0 del CODESYS Redundancy Configuration se requiere un complemento.
Activar |
La configuración de la tarea se amplía con la tarea IEC los Referencias de conmutación campo de entrada está disponible para la configuración de comunicación. |
Conmutar direcciones IP | Lista de direcciones IP de conmutación configuradas ImportanteLas direcciones IP o los nombres de host para la conmutación de la comunicación en la visualización web se pueden configurar en esta pestaña. Al cambiar del PLC 1 al PLC 2, se utilizan las direcciones introducidas aquí. |
PLC 1 | Lista de direcciones IP para el PLC 1 |
PLC 2 | Lista de direcciones IP para PLC 2 |
Puerto Webvisu en el PLC 1 | Puerto utilizado por los clientes de visualización del PLC 1 Predeterminado: El puerto determina cómo se conectan los clientes de visualización web al PLC. |
Puerto Webvisu en el PLC 2 | Puerto utilizado por los clientes de visualización del PLC 2 Predeterminado: |
Añadir | El Agregar direcciones de conmutación Se abre el cuadro de diálogo. El cuadro de diálogo proporciona campos de entrada para la dirección IP. En el cuadro de diálogo, se pueden añadir nuevos pares de conmutación a la lista de conmutaciones Se inicia un escaneo de red pulsando la Navegar botón. Para la dirección IP del PLC 1, se debe seleccionar el dispositivo del PLC 1. Lo mismo se aplica a la dirección IP del PLC 2. Como alternativa, también se podrían especificar los nombres de host respectivos de los PLC. También es importante tener en cuenta que se debe seleccionar el nombre de host respectivo para la dirección del PLC 1 Haga clic OK para aplicar la configuración y cerrar el cuadro de diálogo. A continuación, las direcciones IP se muestran en la lista. |
Editar | El Editar direcciones de conmutación Se abre el cuadro de diálogo. Las direcciones de conmutación se pueden cambiar en este cuadro de diálogo. Haga clic OK para aplicar la configuración y cerrar el cuadro de diálogo. |
Eliminar | La fila con las direcciones IP, que se selecciona en Conmutar direcciones IP lista, se eliminará. |
Usar configuración de enlace de redundancia |
Esta opción añade una entrada adicional, aún oculta, a la lista. Las entradas de la lista siguen siendo válidas. La lista también puede estar vacía. |
Utilice la configuración de enlace de redundancia 2 | Requisito: El Utilice dos enlaces redundantes opción (ubicada en el General pestaña) debe estar seleccionada. Esto significa que también se deben configurar ambos enlaces redundantes
|
Seguridad
Comunicación segura |
|
Generar certificados | Abre el Pantalla de seguridad editor Allí puede crear y administrar certificados. |
Ver certificados | Abre el Ver Certificado editor Allí obtiene información sobre los certificados instalados en el respectivo PLC. |
Tiempo de espera
ImportanteRecomendación: Mientras no haya problemas de sincronización entre los dispositivos redundantes para la visualización, no se deben cambiar los valores predeterminados de los tiempos de espera. Si se producen problemas, es posible que la línea de comunicación sea demasiado lenta. A continuación, intente mejorar la estabilidad aumentando los valores de los tiempos de espera La redundancia de visualización se basa en una conexión de red que se utiliza para intercambiar datos entre el PLC activo y el PLC en espera. Este tipo de datos pueden ser notificaciones sobre la creación de un nuevo cliente de visualización web o el cambio de una visualización dentro de la visualización web. Para evitar que la comunicación se bloquee en caso de problemas de comunicación, se pueden configurar los siguientes tiempos | |
Tiempo de espera de recepción (ms) | Tiempo transcurrido el cual se cancela la recepción de datos. Cuando se supera este tiempo, los datos transmitidos (como una notificación sobre la creación de un nuevo cliente de Webvisu) pueden descartarse Por defecto: |
Tiempo de espera de transmisión (ms) | Tiempo transcurrido el cual se cancela el envío de datos. Cuando se supera este tiempo, los datos transmitidos (como una notificación sobre la creación de un nuevo cliente de Webvisu) se Por defecto: |
Opciones
Opciones | |
Descarga perfecta | Se puede habilitar para dispositivos HMI
|
Avanzado
Avanzado |
NotaDebería tener que cambiar las siguientes configuraciones avanzadas solo en el caso de demandas especiales. |
Repeticiones de comandos | Número de repeticiones de un comando en caso de error El valor por defecto es 3. Se recomienda utilizar un valor >= 2. |
Tiempo de latido (ms) | Tiempo para determinar con qué frecuencia se transmite el comando "Heartbeat", que mantiene activa la conexión 0 = El comando no se usa. Si no se transmiten datos en la conexión Ethernet, la conexión finaliza y el primer comando siguiente devuelve un error. Para evitar esta situación, se envía un comando "Heartbeat". El uso de recursos de este comando es extremadamente bajo. NotaUse esta función solo en el caso de una alta tasa de error. |
Tiempo de espera de conexión: interrupción de línea detectada (ms) | Tiempo a partir del cual un fallo de conexión se considera un "salto de línea" El dispositivo en espera no puede detectar si la ausencia de datos se debe a la falta de comandos o a un problema de conexión. Por lo tanto, es necesario reactivar las conexiones y, si es posible, restablecer la conexión El valor por defecto es 3000. Se recomienda utilizar un valor >= 2000. |
Tiempo de espera de configuración de la conexión del cliente (ms) | Latencia de la conexión activa Este es el tiempo empleado para determinar si la conexión está activa o no. El valor predeterminado es 2000. Un valor en el rango de 500 a 3000 suele estar bien. |
Tiempo de espera de conexión de WebVisu (ms) | Tiempo de espera para clientes de visualización web para determinar el cambio a otro PLC El valor representa un equilibrio entre la estabilidad y el tiempo hasta que se detecta el problema de conexión. Durante este tiempo, los clientes conectados al dispositivo activo detectan si el dispositivo sigue activo. Si no se reciben datos más allá de este tiempo, se realiza la conmutación al otro dispositivo. La duración de este tiempo determina la rapidez con la que se produce la conmutación. Un valor demasiado bajo puede provocar intentos de conmutación innecesarios en caso de una mala conexión. Un valor demasiado alto retrasa la detección de un fallo físico real en el dispositivo del lado del cliente. El valor predeterminado es 2000. |
