Ejemplo: Generador de visualización

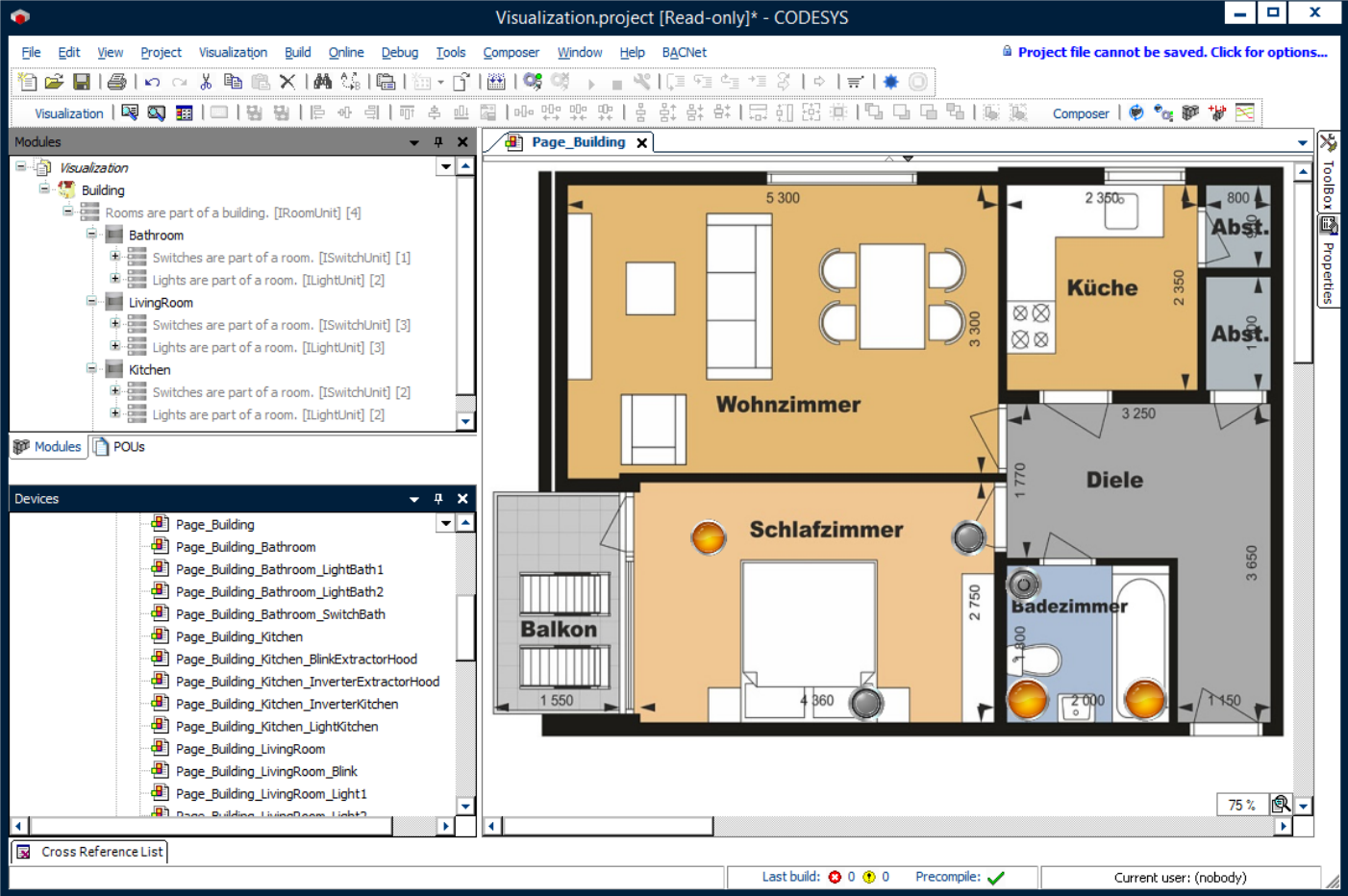

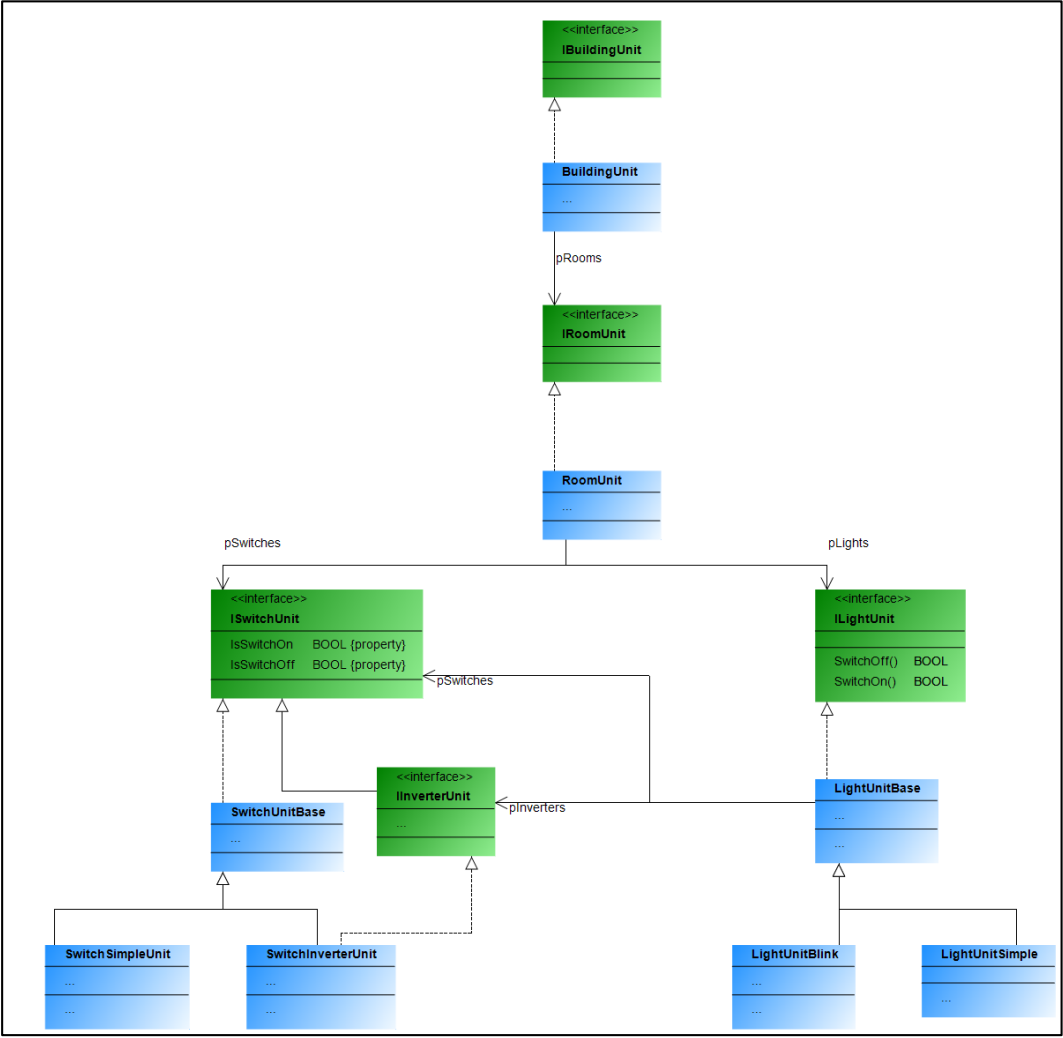

El ejemplo describe un edificio con habitaciones. Estas habitaciones cuentan con interruptores y luces, cada una disponible en dos variantes. Las luces (intermitentes o fijas) pueden conectarse a interruptores o pulsadores. Un interruptor o pulsador puede conectarse a varias luces. Por ejemplo, si una luz cuenta con un interruptor y pulsadores, este actúa como un interruptor principal que debe pulsarse para poder accionar las luces con los pulsadores. Si solo se instalan interruptores, estos activan la luz de referencia. Una luz intermitente se enciende y se apaga automáticamente al encenderse.

Para obtener más información, consulte: Visu sección.

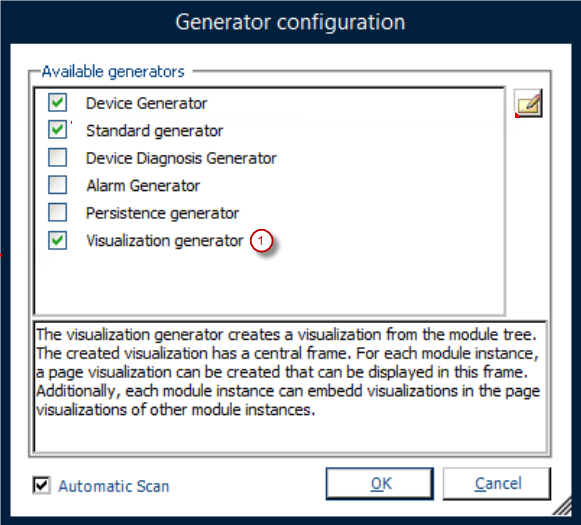

En primer lugar, es necesario habilitar el generador de visualización (1) del CODESYS Application Composer En el cuadro de diálogo de configuración del generador, puede definir la plantilla de nivel superior, así como el tamaño de la ventana. La plantilla de nivel superior determina, entre otras cosas, la apariencia de las pestañas de la página y los elementos de navegación dentro de la visualización de nivel superior generada.

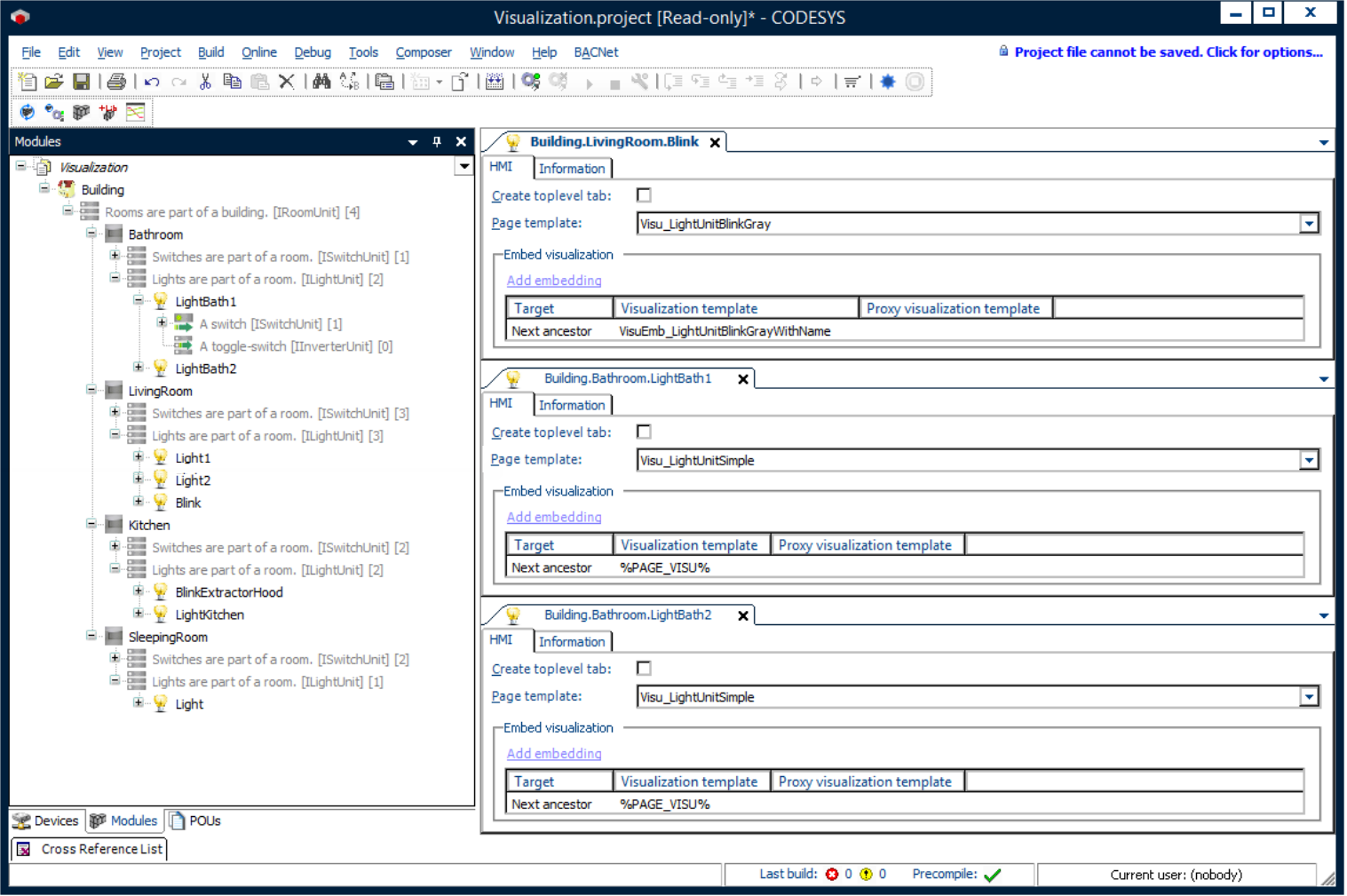

En general, se pueden definir varias visualizaciones diferentes para cada módulo. En el árbol de módulos, en la Interfaz hombre-máquina (IHM) Pestaña Para cada instancia del módulo, puede definir qué visualización utiliza y cómo la utiliza.

Vincula las visualizaciones creadas en el grupo POU o en la biblioteca a un módulo en el Visu Sección. Puede insertar las visualizaciones en las visualizaciones de página de otros módulos como visualizaciones incrustadas, según las definiciones de esta sección. Además, la visualización puede crear su propia visualización de página para una mayor incrustación.

Una visualización de página puede definir marcadores de posición que permiten la ubicación específica de las visualizaciones incrustadas. Puede editar y modificar manualmente las visualizaciones generadas sin que se sobrescriban al generarlas varias veces.
