Ejemplo: StaticDeviceGenerator

El ejemplo describe un edificio con habitaciones. Estas habitaciones cuentan con interruptores y luces, cada una disponible en dos variantes. Las luces (intermitentes o fijas) pueden conectarse a interruptores o pulsadores. Un interruptor o pulsador puede conectarse a varias luces. Por ejemplo, si una luz cuenta con un interruptor y pulsadores, este actúa como un interruptor principal que debe pulsarse para poder accionar las luces con los pulsadores. Si solo se instalan interruptores, estos activan la luz de referencia. Una luz intermitente se enciende y se apaga automáticamente al encenderse.

Para obtener más información, consulte: Generador de dispositivos sección.

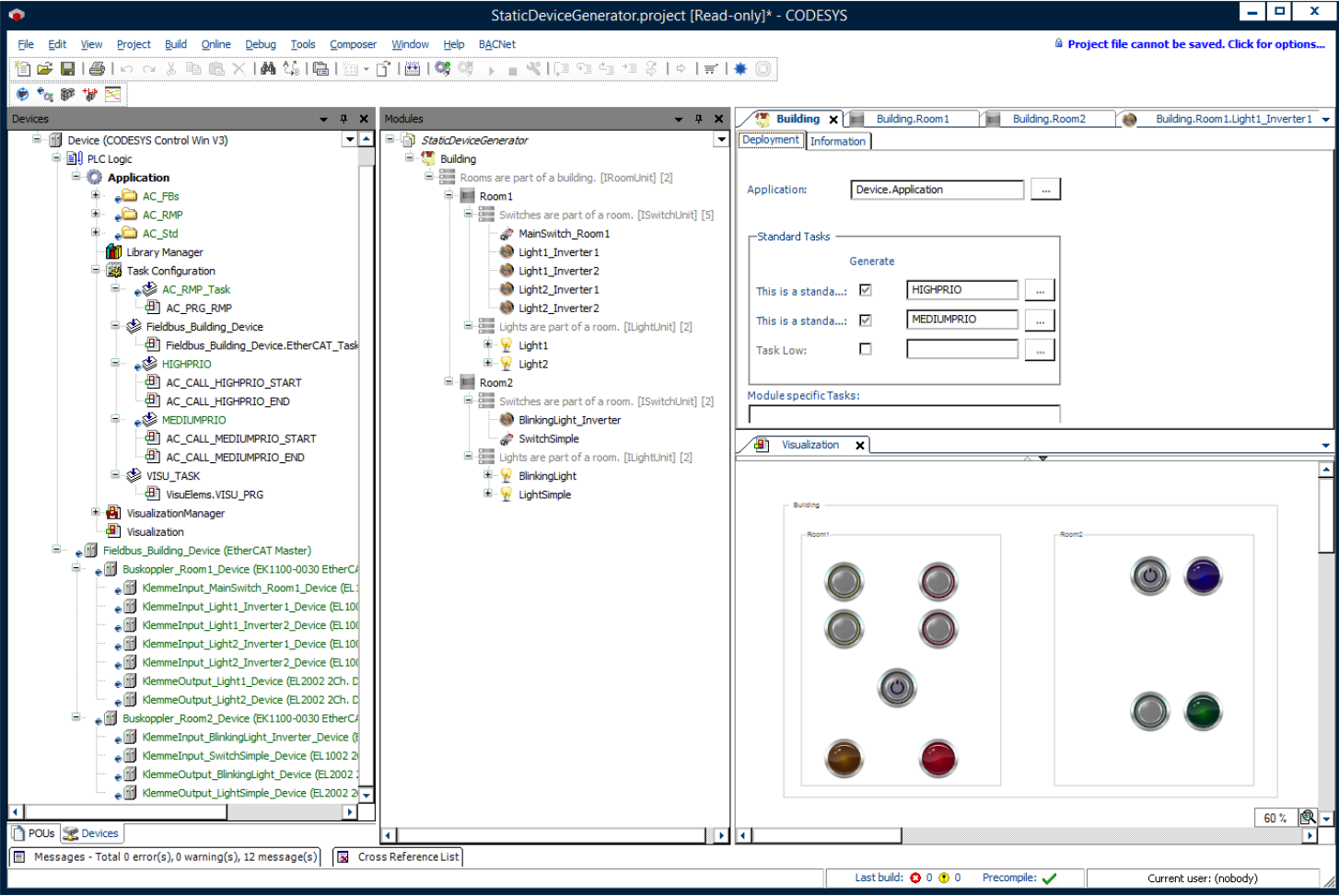

Al activar el generador de dispositivos, se puede generar el código de la aplicación, incluyendo todos los dispositivos necesarios. Los dispositivos deseados se seleccionan y especifican en el... std.Devices sección. También puede asignar las E/S en sus subsecciones.

Mediante la asignación estática de dispositivos, la configuración del sistema de bus de campo se registra de forma única en los módulos y el árbol de módulos. Además, las E/S de los módulos pueden asignarse a las entradas y salidas del dispositivo correspondiente (hardware) y, por lo tanto, vincularse automáticamente mediante el... CODESYS Application Composer.

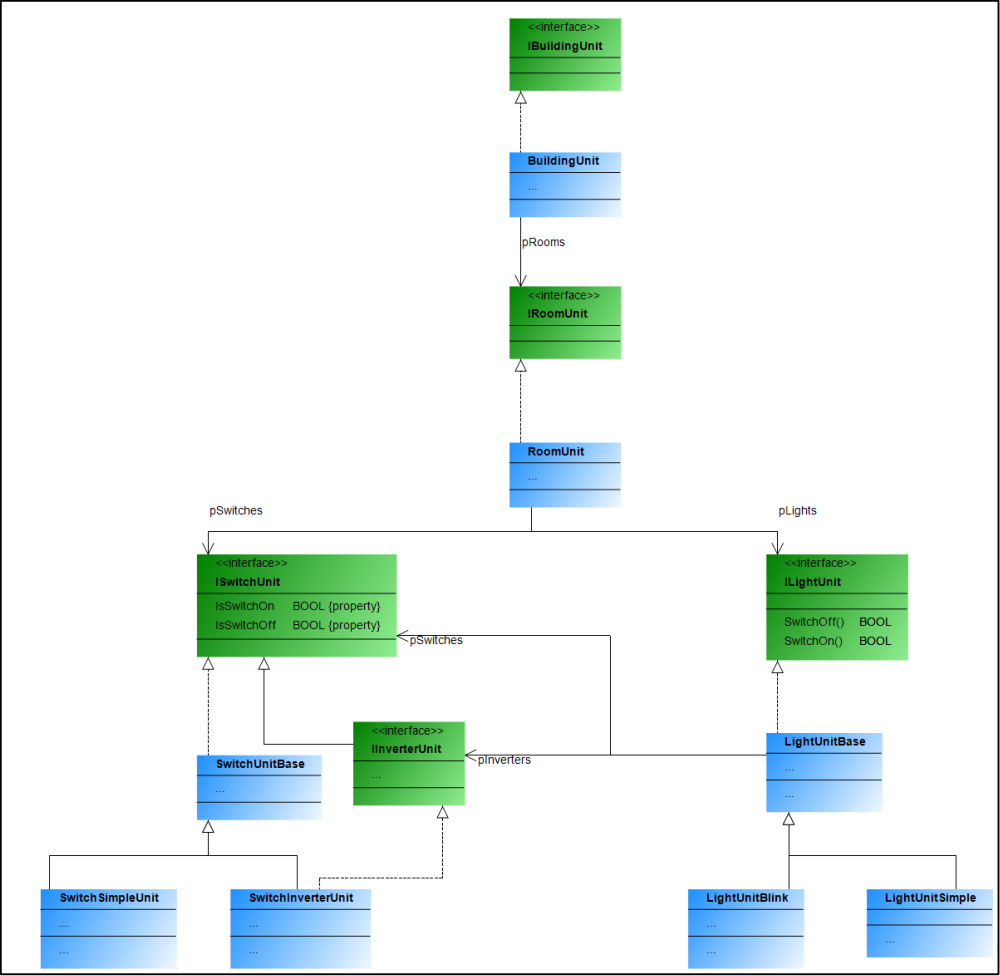

Esto da como resultado los siguientes bloques de funciones e interfaces:
