Ejemplo: MacroMódulos

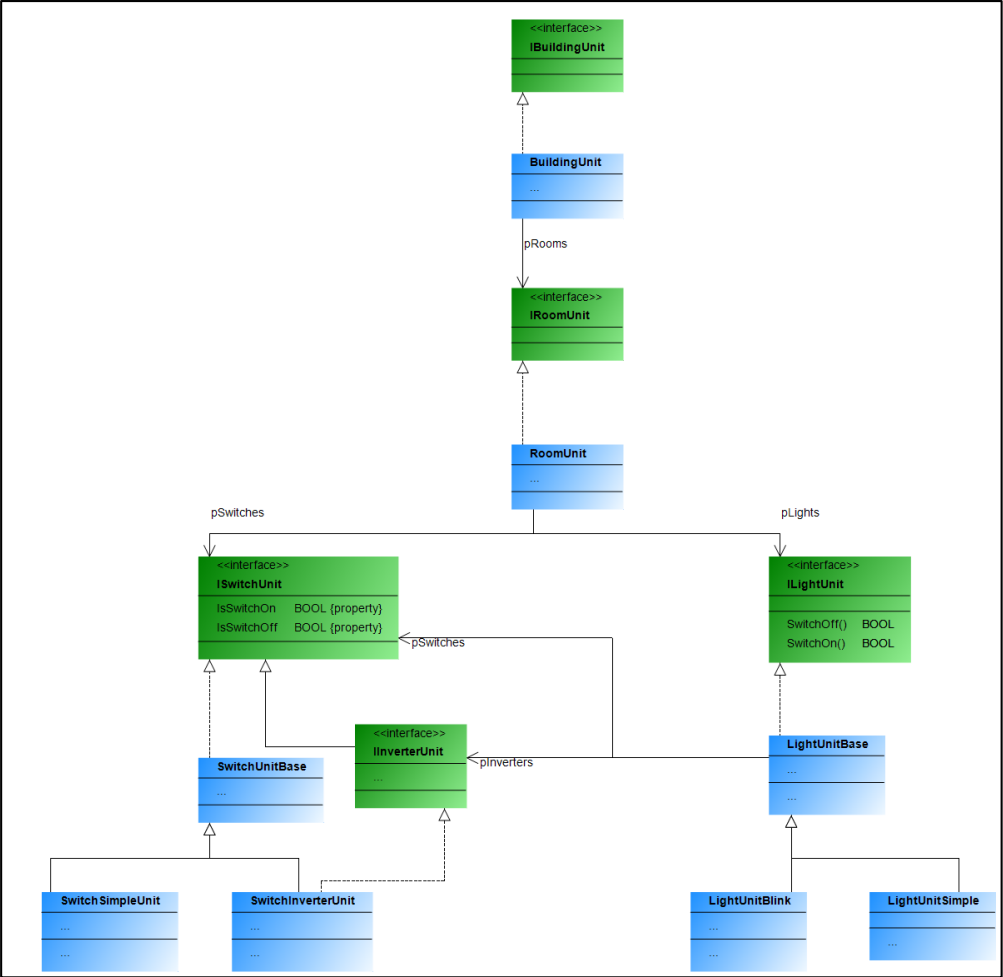

El ejemplo describe un edificio con habitaciones. Estas habitaciones cuentan con interruptores y luces, cada una disponible en dos variantes. Las luces (intermitentes o fijas) pueden conectarse a interruptores o pulsadores. Un interruptor o pulsador puede conectarse a varias luces. Por ejemplo, si una luz cuenta con un interruptor y pulsadores, este actúa como un interruptor principal que debe pulsarse para poder accionar las luces con los pulsadores. Si solo se instalan interruptores, estos activan la luz de referencia. Una luz intermitente se enciende y se apaga automáticamente al encenderse.

Para obtener más información, consulte: Comando: Crear macro-módulo.

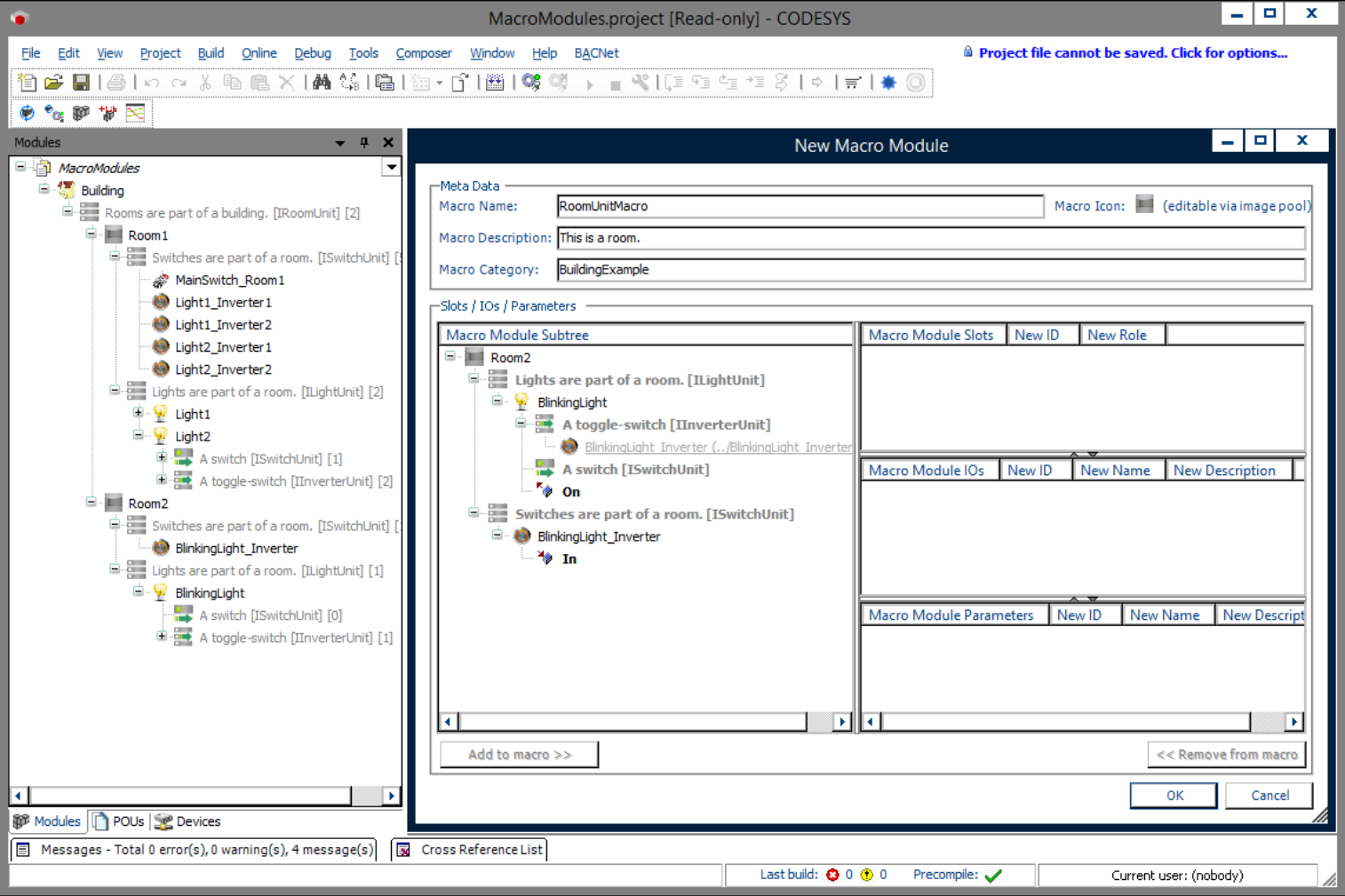

En el ejemplo, la visualización ya está ampliada con un módulo macro. Para usarlo, es necesario crear e instanciar el RoomUnitMacro_OneLightOneInverter módulo macro como un módulo de la Room2 Instancia. Este macromódulo debe incluir la constelación "una habitación con una luz y un interruptor".

Después de un ciclo generacional por el CODESYS Application Composer, luego puedes utilizar la aplicación con la visualización.

Otro ejemplo de aplicación es el borrador en forma de subárboles de dos ajustes de control diferentes para un motor. Por ejemplo, mientras un ajuste de control se encarga de un sobreimpulso bajo, el otro podría seguir principalmente el objetivo para alcanzar el valor especificado lo más rápido posible.

Ambos subárboles con conjuntos de parámetros pueden combinarse en un solo macromódulo. Al crear el árbol de módulos, puede usar el módulo de control deseado sin tener que completar toda la configuración del subárbol ni siquiera verlo.
