Ejemplo: CNC
Producto: CODESYS Application Composer
Este ejemplo muestra cómo utilizar el CODESYS Application Composer Para implementar una máquina CNC. Además de los ejes y la secuencia de control, también se generan visualizaciones.
Descripción

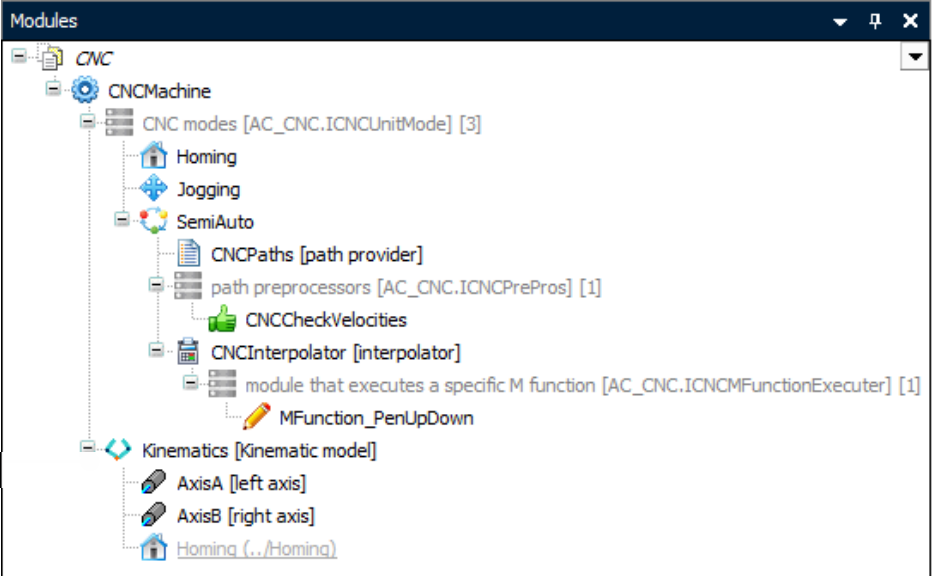

El ejemplo contiene una máquina CNC creada con módulos de Composer. Los ejes, la visualización y el software del controlador se crean con módulos de Composer.
El hardware se asigna a una parte de los módulos para que los demás módulos funcionen exclusivamente en la otra parte. Estos asumen el control de la máquina CNC.
 |

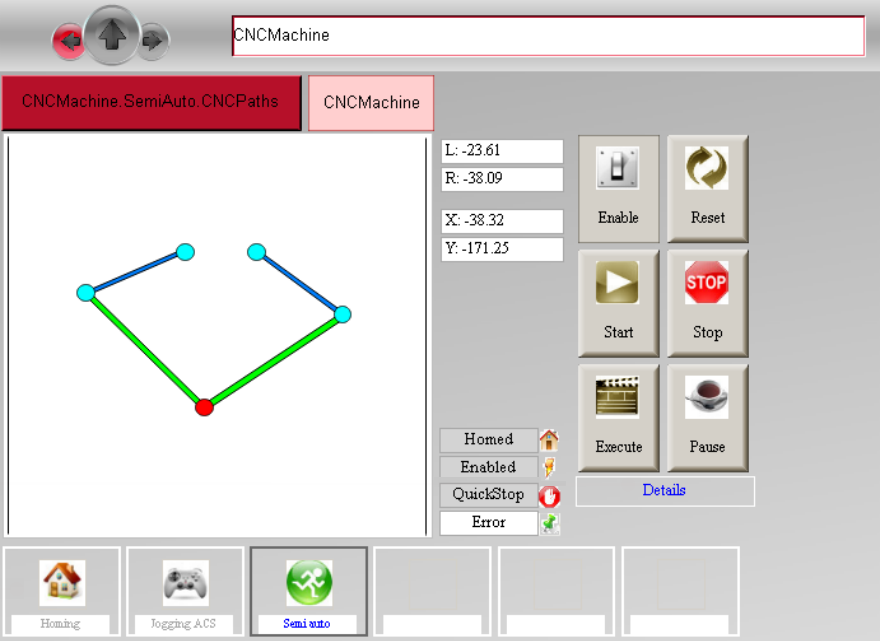

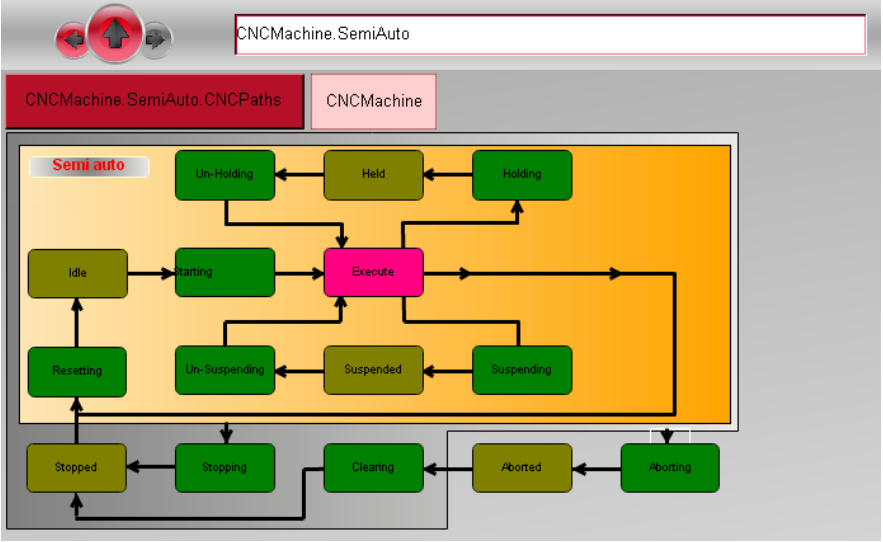

La máquina se puede mover en la visualización. En el CNCPaths En la pestaña "Detalles", puede especificar la trayectoria del movimiento que se ejecutará en modo automático. El enlace "Detalles" muestra la máquina de estados OMAC según la cual funciona la máquina CNC. Los estados posibles se distinguen según el estado operativo.
 |
 |
Requisitos y restricciones del sistema
Sistema de programación | CODESYS Development System (versión 3.5.17.0 o superior) |
Sistema de tiempo de ejecución | CODESYS Control Win (versión 3.5.17.0) |
Componentes adicionales | CODESYS Application Composer |
Aviso
DESCARGAR Proyectos
