EtherCAT – PROFIBUS Terminal Maestro EL6731
CODESYS compatible con el dispositivo EL6731 de Beckhoff, Este dispositivo establece una puerta de enlace desde EtherCAT a un PROFIBUS Maestro. Insertas la puerta de enlace debajo de la EtherCAT Acoplador EK1100. Luego, puede configurarlo como un acoplador típico. EtherCAT Esclavo.
Al insertar la puerta de enlace, se muestra un PROFIBUS El nodo Maestro (EL6731-PB Maestro) se inserta automáticamente. Este PROFIBUS El Maestro actúa como un estándar PROFIBUS Maestro.

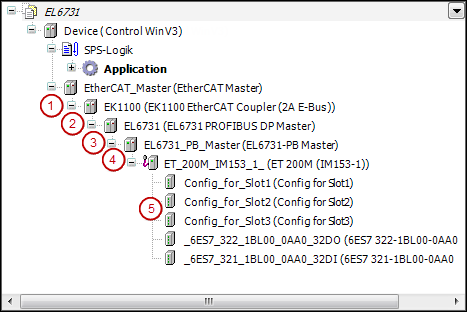

 | (1) EtherCAT acoplador (2) Puerta de enlace EtherCAT PROFIBUS Maestro (3) PROFIBUS Maestro (4) PROFIBUS Esclavo (5) PROFIBUS Módulo |
Debajo de la PROFIBUS Maestro, inserte el PROFIBUS Esclavos y módulos que haya instalado en el repositorio de dispositivos mediante la importación de GSD. En los cuadros de diálogo del editor, puede configurar los valores típicos. PROFIBUS parámetros y canales de E/S.
Sugerencia
Haciendo clic Buscar dispositivos, que se proporciona para el dispositivo EL6731_PB, puede agregar automáticamente PROFIBUS Dispositivos debajo de la PROFIBUS Maestro en el árbol de dispositivos.
