EtherCAT – PROFINET Terminal de dispositivo EL6631_0010

CODESYS compatible con el dispositivo EL6631_0010 de Beckhoff, Este dispositivo establece una puerta de enlace desde EtherCAT a un PROFINET Dispositivo. Inserta la puerta de enlace debajo del EtherCAT Acoplador EK1100. Luego, puede configurarlo como un acoplador típico. EtherCAT Esclavo.

Al insertar la puerta de enlace, se muestra un PROFINET El nodo del dispositivo se inserta automáticamente. Esto PROFINET El dispositivo actúa como un estándar PROFINET Dispositivo.

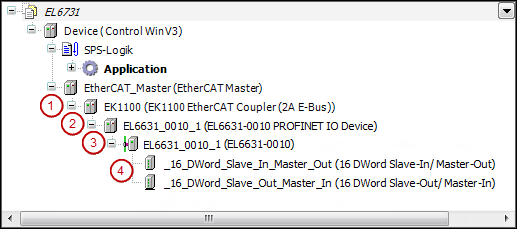

(1) EtherCAT acoplador (2) Puerta de enlace EtherCAT PROFINET Dispositivo (3) PROFINET Dispositivo (4) PROFINET Módulo

Insertas el PROFINET Módulo debajo del PROFINET Dispositivo. En los cuadros de diálogo del editor, puede configurar el dispositivo típico. PROFINET parámetros y canales de E/S.
