EtherCAT – PROFIBUS Terminal Esclavo EL6731_0010

CODESYS compatible con el dispositivo EL6731_0010 de Beckhoff, Este dispositivo establece una puerta de enlace desde EtherCAT a un PROFIBUS Esclavo. Inserta la puerta de enlace debajo del EtherCAT Acoplador EK1100. Luego, puede configurarlo como un acoplador típico. EtherCAT Esclavo.

Al insertar la puerta de enlace, se muestra un PROFIBUS El nodo Esclavo se inserta automáticamente. Esto PROFIBUS El Esclavo actúa como un estándar PROFIBUS Esclavo.

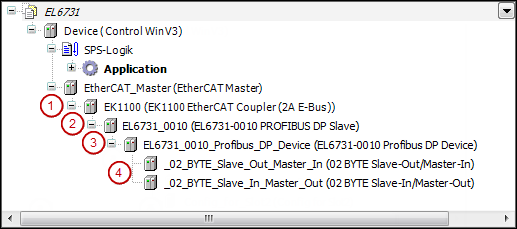

(1) EtherCAT acoplador (2) Puerta de enlace EtherCAT PROFIBUS Esclavo (3) PROFIBUS Esclavo (4) PROFIBUS Módulo

Insertas el PROFIBUS módulos debajo de la PROFIBUS Esclavo. En los cuadros de diálogo del editor, puede configurar el típico PROFIBUS parámetros y canales de E/S.
