EtherCAT – PROFINET Terminal del controlador EL6631

CODESYS compatible con el dispositivo EL6631 de Beckhoff, Este dispositivo establece una puerta de enlace desde EtherCAT a un PROFINET Controlador. Inserta la puerta de enlace debajo del EtherCAT Acoplador EK1100. Luego, puede configurarlo como un acoplador típico. EtherCAT Esclavo.

Al insertar la puerta de enlace, se muestra un PROFINET El nodo controlador se inserta automáticamente. Esto PROFINET El controlador actúa como un estándar PROFINET Controlador.

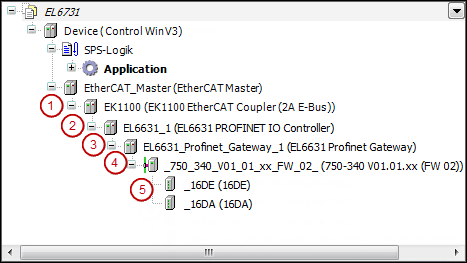

(1) EtherCAT acoplador (2) Puerta de enlace EtherCAT PROFINET Maestro (3) PROFINET Maestro (4) PROFINET Esclavo (5) PROFINET Módulo

Debajo de la PROFINET Controlador, inserte el PROFINET Dispositivos y módulos que haya instalado en el repositorio de dispositivos como una importación GSDML. En los cuadros de diálogo del editor, puede configurar los valores típicos. PROFINET parámetros y canales de E/S.
