Página de resumen en el maestro

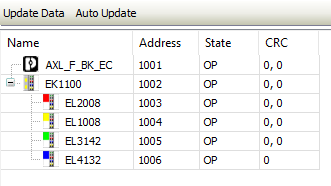

Todos los esclavos y sus estados se muestran juntos en la Descripción general pestaña.

Cada EtherCAT El esclavo aparece en la lista con su dirección física, estado y contadores de errores. Los contadores de errores (CRC) se leen de cada dispositivo para la conexión activa y también muestran problemas (EMC) con el cableado entre los dispositivos.

Ejemplo: un valor de 12.0 para CDN significa que se recibieron 12 tramas con errores CRC en el primer puerto y ninguna en el segundo puerto.

Para más información, ver: Pestaña: EtherCAT Máster – Resumen
