Funciones

Reconfiguración – J1939

Con la función "Reconfiguración", puede adaptar dinámicamente una configuración J1939 en el tiempo de ejecución de la aplicación que se descargó inicialmente en el controlador.

Con el DED.Reconfigure bloque de función, que está disponible cuando el diagnóstico de dispositivo genérico está habilitado (Configuración del PLC:), puede ejecutar las siguientes acciones en tiempo de ejecución.

Activación y desactivación de dispositivos individuales
Activación y desactivación de un tramo completo de autobús

Sugerencia

Para obtener más información sobre la reconfiguración a nivel de CANbus, consulte el capítulo "Reconfiguración – CANbus".

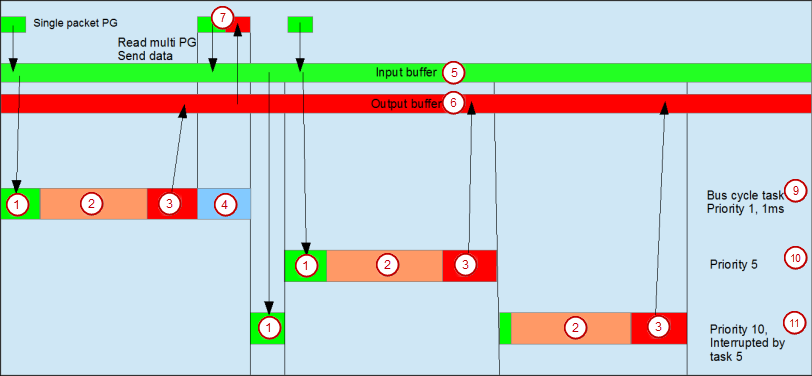

Tarea de ciclo de autobús

(1) Recepción de un solo paquete PG

(2) Tarea IEC

(3) Escribir salidas en el búfer de salida

(4) Recepción de PG de paquetes múltiples, envío de PG

Para obtener más información, consulte: configuración de tareas

Comando: Importar archivo DBC

Función: El comando importa un archivo DBC e inserta los dispositivos ECU descritos en el archivo debajo del Administrador J1939. A continuación, el contenido del archivo se muestra en la Selección de contenido DBC cuadro de diálogo, que le ayuda a seleccionar los contenidos que se van a importar.

Llamar: Menú contextual de un J1939 Manager (objeto de dispositivo) en el árbol de dispositivos

Requisito: Existe un archivo DBC.

Descripción de la comunicación como archivo DBC

DBC es un formato de datos propietario desarrollado por Vector Informatik GmbH. El formato de datos mapea las relaciones de comunicación J1939 para que puedan importarse a CODESYS.

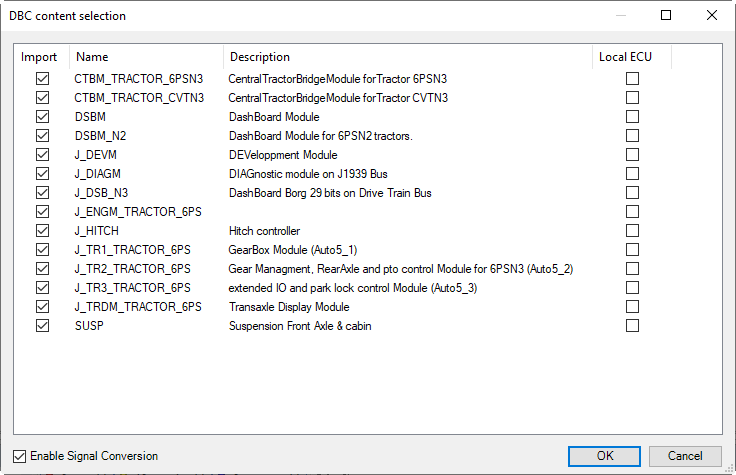

Diálogo: selección de contenido DBC

Importar	: La ECU es importada.
Nombre	Nombre de la ECU (del archivo DBC)
Descripción	Descripción de la ECU (del archivo DBC)
ECU local	: La ECU se importa como una ECU local. : La ECU se importa como una ECU remota.

Habilitar conversión de señal

standard icon : La conversión de señal está habilitada para todas las señales de la ECU.

OK	Inserta las ECU seleccionadas debajo del Administrador J1939. Nota: El nombre de la ECU en el árbol de dispositivos corresponde al nombre en el archivo DBC. Sin embargo, las ECU existentes no se sobrescriben. Las ECU que se van a importar se proporcionan con nombres únicos.

ejemplo 2. Ejemplo
