Diálogo: Editor de diseño de datos

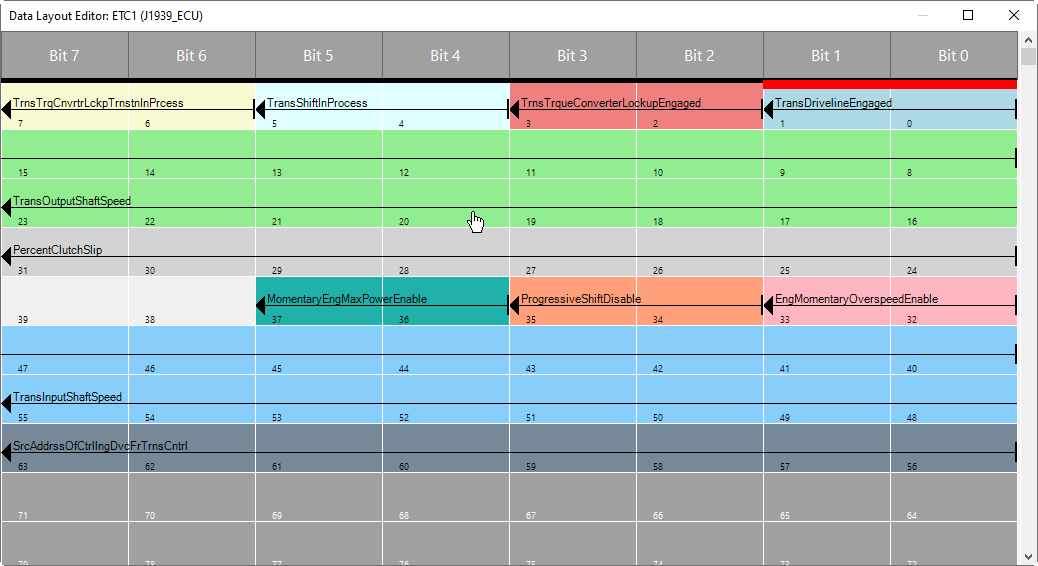

Representación gráfica del diseño de datos de un grupo de parámetros.

  • La posición del área de datos se muestra gráficamente en un color diferente para cada señal.

  • Las áreas superpuestas están sombreadas para que sean más fáciles de reconocer.

  • La representación gráfica debería ayudarle a obtener una visión general del diseño de los datos.

Puede mover el inicio y el final del rango de datos para cambiar la longitud de la señal o la posición de la señal dentro del grupo de parámetros.

Debido a que el editor no es modal, puede cambiar la configuración de la señal (Pestaña: J1939-ECU – Señales TX) sin cerrar el editor.

Para analizar e interpretar el contenido de datos de un mensaje CAN, también puede abrir el editor como de solo lectura en modo en línea.

Sugerencia

Deje abierto el editor de diseño de datos mientras realiza cambios en la configuración de la señal. Los cambios se aplican y muestran inmediatamente.

tabla 34. Símbolos gráficos en el editor

Flecha _j1939_icon_move_data_range_end.png

Cuando apunta el cursor a la flecha, la visualización del cursor cambia y puede mover el final del rango de datos.

Bar _j1939_icon_move_data_range_start.png

Cuando apunta el cursor a la barra, la visualización del cursor cambia y puede mover el inicio del rango de datos.



ejemplo 1. Ejemplo
