Diagnóstico en la interfaz de usuario
Árbol de dispositivos
En modo online, el árbol de dispositivos permite una localización exacta de un diagnóstico pendiente.
Indicador de error (triángulo rojo): error grave, como un dispositivo incorrecto o faltante o una interrupción de la conexión.
Indicador de diagnóstico (signo de exclamación rojo): indica que actualmente hay una entrada de diagnóstico disponible exactamente para este dispositivo.
Indicador de error borrado (signo de exclamación gris): indica que se ha corregido un error pendiente anteriormente.

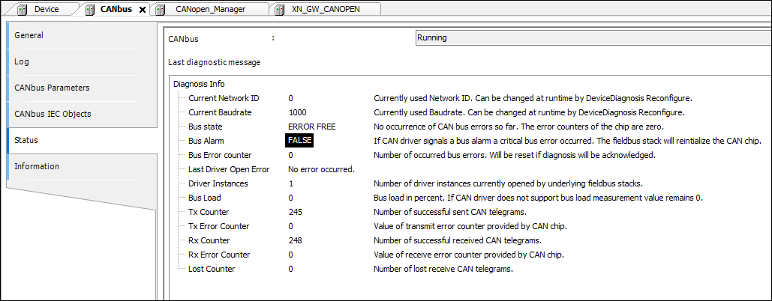

Página de estado
La página de estado del bus CAN muestra el estado del bus, mensajes de diagnóstico y el estado de varios parámetros. En esta página, puede verificar si los mensajes se han enviado y recibido o se han perdido. Además, ve si el controlador podría abrirse (Instancias de controlador > 0, Error al abrir el último controlador).

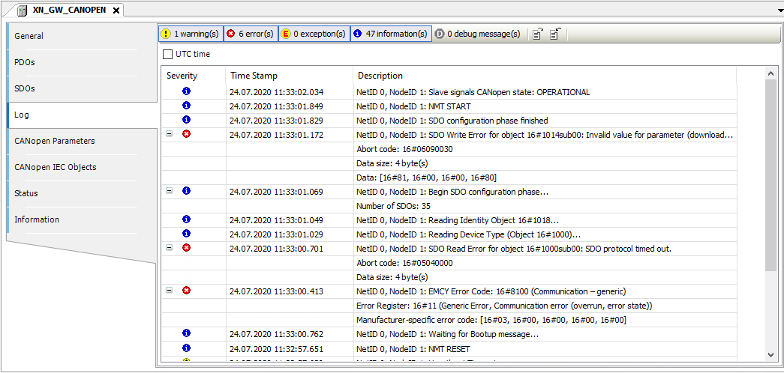

Página del registrador
Una vista filtrada de la registrador de PLC se muestra tanto en el nivel del controlador como en el nivel del dispositivo. Esta vista muestra solo las entradas que fueron creadas por el dispositivo respectivo.
