Visualisierungselement: Combobox, Integer

Symbol:


Kategorie: Allgemeine Steuerelemente

Das Element zeigt Werte als Auswahlliste an. Wenn der Benutzer auf einen Eintrag klickt, wird die ID des Eintrags in eine Integer-Variable geschrieben. Die Einträge der Auswahlliste können aus einer Textliste sein und Bilder einer Bildersammlung enthalten.

Elementeigenschaften

Sind alle Elementeigenschaften verfügbar?

Nur wenn Sie in der Eigenschaften die Option Advanced oder den Filter Alle Kategorien aktiviert haben, stehen Ihnen alle Eigenschaften zur Verfügung.

Elementname

Beispiel: List of product numbers

Tipp

Durch die Vergabe von eigenen Elementnamen werden die Elemente in der Elementliste schnell gefunden.

Elementtyp

Combobox, Integer

Position

Die Position definiert die Lage und Größe des Elements im Fenster der Visualisierung. Sie bezieht sich auf ein kartesisches Koordinatensystem. Der Ursprung liegt in der oberen linken Fensterecke. Die positive horizontale X-Achse verläuft nach rechts. Die positive vertikale Y-Achse verläuft nach unten.

X

X-Koordinate (in Pixel) der linken oberen Ecke des Elements

Beispiel: 10

Y

Y-Koordinate (in Pixel) der linken oberen Ecke des Elements

Beispiel: 10

Breite

Angabe in Pixel

Beispiel: 150

Höhe

Angabe in Pixel

Beispiel: 30

Tipp

Sie können die Werte ändern, indem Sie im Editor die Symbole _visu_icon_position_element.png an eine andere Stelle ziehen.

Variable

Variable

Variable, die über die Combobox editiert werden soll

Um Texte passend zu einer Aufzählung anzuzeigen, muss zusätzlich eine entsprechende Textliste konfiguriert werden.

Wenn eine Enumeration mit Textlistenunterstützung verwendet wird, muss keine zusätzliche Textliste konfiguriert werden.

  • Variable (ganzzahliger Datentyp). Es sind nur numerische IDs erlaubt.

    Beispiel:

    PLC_PRG.iIDComboboxEntry

    PLC_PRG.eStateTrafficLight (siehe unten Beispiel "TrafficLight" )

  • Enumerationsvariable mit Textlistenunterstützung

    Beispiel: PLC_PRG.eMyCombobox

    Nach der Auswahl der Enumerationsvariable wird der Datentyp automatisch ergänzt.

Textliste

Name der Textliste, dessen Einträge in der aufgeklappten Combobox dargestellt werden.

Es können maximal 32766 Einträge angezeigt werden.

  • Textlistenbezeichner als String

    Beispiel:

    'TextList_A'

    'TrafficLight' (siehe unten Beispiel TrafficLight)

    IDs der Textliste müssen im Wertebereich von DWORD oder DINT liegen

  • Leer

    • Wenn unter der Eigenschaft Variable eine Enumerationsvariable mit Textlistenunterstützung angegeben ist

    • Wenn nur eine Bildersammlung visualisiert wird

Bildersammlung

Name der Bildersammlung, deren Bilder als Eintrag in einer Combobox dargestellt werden

Beispiel: 'ImagePool_A'

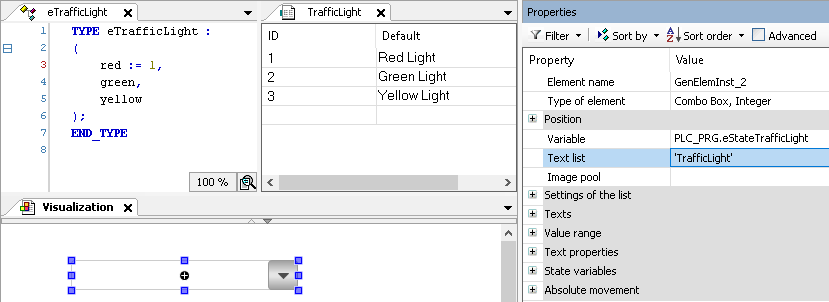

Beispiel 28. Beispiel

TrafficLight



Einstellungen der Liste

Darstellung der Liste, die aufklappt, wenn ein Visualisierungsbenutzer in das Element klickt.

Anzahl der Zeilen

  • Aus dem Stil

  • Explizit, dann erscheint darunter die Eigenschaft Anzahl sichtbarer Zeilen

Anzahl sichtbarer Zeilen

Hier definierte Anzahl an sichtbaren Zeilen der Combobox-Auswahlliste

  • Ganzzahliges Literal

    Beispiel: 5

  • Variable (Ganzzahliger Datentyp)

    Beispiel : PLC_PRG.iNumberOfVisibleRows

Anmerkung

Die Eigenschaft ist nur verfügbar, wenn die Eigenschaft Anzahl der Zeilen den Wert Explicit hat.

Zeilenhöhe

  • Aus dem Stil

  • Literal

    Beispiel: 20

Bildhöhe

Bildhöhe in Pixel der in der Auswahllisteneintrag angezeigten Bilder

  • Aus dem Stil

  • Ganzzahliges Literal

    Beispiel: 30

Anmerkung

Nur wenn ein Wert in der Eigenschaft Bildersammlung angegeben ist, werden Bilder angezeigt.

Bildbreite

Bildbreite in Pixel der in der Auswahllisteneintrag angezeigten Bilder

  • Aus dem Stil

  • Literal

    Beispiel: 30

Anmerkung

Nur wenn ein Wert in der Eigenschaft Bildersammlung angegeben ist, werden Bilder angezeigt.

Bild-Offset

Bewirkt, dass die Bilder in der Auswahlliste mit einem Abstand (in Pixel) zum linken Rand angezeigt werden.

Ein Offset von 0 bewirkt, dass die Bilder ohne Abstand zum Rand angezeigt werden.

  • Aus dem Stil

  • Literal

    Beispiel: 4

Anmerkung

Nur wenn ein Wert in der Eigenschaft Bildersammlung angegeben ist, werden Bilder angezeigt.

Größe des Scrollbalkens

Größe des Scrollbalkens in Pixel

Der Scrollbalken erscheint, wenn mehr Einträge in der Auswahlliste vorhanden sind, als in Anzahl sichtbarer Zeilen angegeben wurde.

Voreinstellung: 20

Texte

Tooltip

Zeichenfolge (ohne einfache Anführungszeichen)

Beispiel: Products of customer A

Der Text wird als Tooltip ausgegeben. Wenn im Text ein Platzhalter %<format string> angegeben ist, wird an der Stelle des Platzhalters der Wert der Variable in Eigenschaft Textvariable → Tooltip ausgegeben.

Tipp

Mit dem Tastaturkürzel Strg + Eingabe fügen Sie einen Zeilenumbruch ein.

Tipp

Die eingegebenen Texte werden automatisch in die Textliste GlobalTextList übernommen. Somit können diese Texte lokalisiert werden.

Wertebereich

Wertebereich eingrenzen

Voraussetzung: In der Eigenschaft Textliste ist ein Wert angegeben.

standard icon: Nur der von den Eigenschaften Minimaler Wert bis Maximaler Wert bestimmte Teilbereich wird als Auswahlliste angezeigt.

Begrenzt die Textliste auf einen Teilbereich. Dieser Teilbereich wird von der Combobox angezeigt.

Minimaler Wert

ID des Textlisteneintrags, von dem ab ein Comboboxeintrag angezeigt wird

  • Literal (ANY_NUM)

    Beispiel: 5

  • Variable (Ganzzahliger Datentyp)

    Beispiel : PLC_PRG.iFirstEntry

Maximaler Wert

ID des Textlisteneintrags, bis zu dem Comboboxeinträge angezeigt werden

  • Literal (ANY_NUM)

    Beispiel: 10

  • Variable (Ganzzahliger Datentyp)

    Beispiel : PLC_PRG.iLastEntry

Fehlende Einträge ausfiltern

Voraussetzung: In der Eigenschaft Textliste ist ein Wert angegeben.

standard icon: Die Textliste wird aktualisiert und nicht mehr verwendete Texte (IDs) werden daraus entfernt.

Texteigenschaften

Die Eigenschaften erhalten feste Werte für die Texteigenschaften und wirken auf die Texte, die in Texte → Text oderTexte → Tooltip konfiguriert sind.

Verwenden von

  • Standardstilwerten, dann werden die Werte des Visualisierungsstils übernommen

  • Benutzerdefinierte Einstellung

    Die Eigenschaftengruppe Benutzerdefinierte Texteigenschaften wird eingeblendet. Dort können die Werte individuell angepasst werden.

Benutzerdefinierte Texteigenschaften

Horizontale Ausrichtung

Horizontale Ausrichtung des Texts innerhalb des Elements

Vertikale Ausrichtung

Vertikale Ausrichtung des Texts innerhalb des Elements

Schriftart

Beispiel: Standard

_cds_icon_three_dots.png: Dialog Schriftart öffnet sich.

_cds_icon_arrow_down.png: Auswahlliste mit Stilschriftarten

Farbe Schriftart

Beispiel: Schwarz

_cds_icon_three_dots.png: Dialog Farbe öffnet sich.

_cds_icon_arrow_down.png: Auswahlliste mit Stilfarben

Transparenz

Ganze Zahl (Wertebereich von 255 bis 0)

Der Transparenzwert bestimmt die Durchsichtigkeit der zugehörigen Farbe.

255: Die Farbe ist deckend.

0: Die Farbe ist voll transparent.

Anmerkung

Wenn die Farbe eine Stilfarbe ist und bereits einen Transparenzwert enthält, ist diese Eigenschaft schreibgeschützt.

Zustandsvariablen

Die Variablen steuern dynamisch das Verhalten des Elements.

Unsichtbarkeit

Variable (BOOL) für das Umschalten der Sichtbarkeit des Elements

TRUE: Das Element ist zur Laufzeit nicht sichtbar.

Beispiel: bIsVisible mit VAR bIsVisible : BOOL := FALSE; END_VAR

Eingaben deaktivieren

Variable (BOOL) für das Umschalten der Bedienbarkeit des Elements

TRUE: Benutzereingaben zur Laufzeit haben keine Auswirkung. Das Element wird deaktiviert angezeigt.

Tipp

Die Eigenschaft Unsichtbarkeit wird von der Funktionalität „Client-Animation“ unterstützt.

Zentrum

Die Eigenschaften enthalten feste Werte für die Koordinaten des Rotationspunkts. Der Rotationspunkt ist im Editor als Symbol _visu_icon_center_point.png dargestellt und dient als Zentrum für die Rotation und die Skalierung.

Tipp

Die Werte können auch geändert werden, indem Sie im Editor das Symbol _visu_icon_center_point.png an eine andere Stelle ziehen.

X

X-Koordinate des Rotationspunkts

Y

Y-Koordinate des Rotationspunkts

Absolute Bewegung

Den Eigenschaften können IEC-Variablen zugewiesen werden, um die Position des Elements dynamisch zu steuern. Bezugspunkt ist die linke obere Ecke des Elements. Zur Laufzeit wird das Element als Ganzes bewegt.

Bewegung

X

  • Variable (numerischer Datentyp) für die X-Position (in Pixel)

    Beispiel: PLC_PRG.iPos_X

Ein Erhöhen des Werts zur Laufzeit führt zu einer Bewegung nach rechts.

Y

  • Variable (numerischer Datentyp) für die Y-Position (in Pixel)

    Beispiel: PLC_PRG.iPos_Y

  • Containervariable Container.Height

    Für weitere Informationen siehe: Position und Größe optimal anpassen

Ein Erhöhen des Werts zur Laufzeit führt zu einer Bewegung nach unten.

Rotation

Variable (numerischer Datentyp) für den Drehwinkel (in Grad)

Beispiel: PLC_PRG.iAngle1

Der Mittelpunkt des Elements rotiert um den Punkt in Zentrum. Dieser Rotationspunkt wird im Editor als Symbol _visu_icon_center_point.png dargestellt.

Zur Laufzeit bleibt die Ausrichtung des Elements in Bezug zum Koordinatensystem der Visualisierung erhalten. Ein Erhöhen des Werts führt zu einer Rechtsdrehung.


Innere Rotation

Variable (numerischer Datentyp) für den Drehwinkel (in Grad)

Beispiel: PLC_PRG.iAngle2

Zur Laufzeit rotiert das Elements entsprechend dem Variablenwert um den Rotationspunkt in Zentrum. Zudem dreht die Ausrichtung des Elements bezüglich des Koordinatensystems der Visualisierung. Ein Erhöhen des Werts im Code bewirkt eine Rechtsdrehung.

Der Rotationspunkt wird im Editor als Symbol _visu_icon_center_point.png dargestellt.

Anmerkung

Wenn in der Eigenschaft Position → Winkel ein statischer Drehwinkel angegeben ist, wird bei der Visualisierungsausführung zum variablen Drehwinkel der statische Drehwinkel addiert (Offset).


Tipp

Sie können die Variablen mit einer Einheitenumrechnung kombinieren.

Tipp

Die Eigenschaften X, Y, Rotation und Innere Rotation werden von der Funktionalität „Client-Animation“ unterstützt.

Animation

Tipp

Diese Eigenschaften sind nur verfügbar, wenn Sie im Visualisierungmanager die Option Client-Animationen und Überlagerung systemeigener Elemente unterstützen aktiviert haben.

Animationsdauer

Vairable für die Dauer in Millisekunden, in der das Element eine Animation ausführt

  • Variable (Ganzzahliger Wert)

    Beispiel: Menu.tContent mit VAR tContent : INT := 500; END_VAR

  • Ganzzahliges Literal

    Beispiel: 500

. Animierbare Eigenschaften:

  • Absolute Bewegung, Bewegung, X, Y

  • Absolute Bewegung, Rotation

  • Absolute Bewegung, Innere Rotation

  • Absolute Bewegung, Äußere Rotation

Die animierte Bewegung wird ausgeführt, wenn mindestens ein Wert einer animierbaren Eigenschaft geändert wird. Die dann ausgeführte Bewegung ist nicht ruckartig, sondern wird reibungslos in der angegebenen Animationsdauer ausgeführt. Das Visualisierungselement fliegt die Sollposition an und rotiert dabei dynamisch. Die Übergänge sind fließend.

In den Vordergrund bringen

Variable (BOOL) für das Stellen des Elements in den Vordergrund

TRUE: Das Visualisierungselement wird zur Laufzeit im Vordergrund dargestellt.

FALSE: Das Visualisierungselement wird zur Laufzeit in der Ebene dargestellt, in der es im Visualisierungseditor eingefügt wurde.

Beispiel: bIsInForeground mit VAR bIsInForeground : BOOL := FALSE; END_VAR

Eingabekonfiguration

Tipp

Die Schaltfläche Konfigurieren öffnet den Dialog Eingabekonfiguration. Dort können Sie dem Ereignis Folgeaktionen zuweisen.

OnValueChanged

Ereignis, das durch eine Wertänderung Folgeaktionen auslöst

Welche Folgeaktionen ausgelöst werden, wird im Dialog Eingabekonfiguration konfiguriert.

Die festgelegten Folgeaktionen und die jeweils dazugehörige Konfiguration werden unterhalb der Elementeigenschaft angezeigt.

Das Ereignis OnValueChanged kann durch das Compiler-Define VISU_NO_VALUECHANGED im Eigenschaftendialog der Applikation deaktiviert werden.

Zugriffsrechte

Anmerkung

Nur verfügbar, wenn eine Benutzerverwaltung für die Visualisierung eingerichtet ist.

Schaltfläche Zugriffsrechte

Öffnet den Dialog Zugriffsrechte. Dort können Sie die Zugriffsrechte für das Element ändern.

. Statusmeldungen:

  • Nicht gesetzt. Alle Rechte: Zugriffsrecht für alle Benutzergruppen: bedienbar

  • Rechte sind vergeben: eingeschränkte Rechte: Mindestens für eine Gruppe ist der Zugriff eingeschränkt
