Visualisierungsstil im Editor bearbeiten

Ein Stil ist eine Datei im XML-Format mit der Dateierweiterung *.visustyle.xml. Sie enthält einen bestimmten Satz an Stileigenschaften, die automatisch auf konsistenz geprüft werden.

Sie können einen eigenen Stil erstellen oder einen bestehenden Stil anpassen durch Ableiten. Dafür steht Ihnen der Visualisierungsstil-Editor zur Verfügung.

Wenn Sie einen Stil ableiten, entsteht ein neuer Stil als Hierarchie von Stilen. Eine Hierarchie besteht aus mindestens 2 Stilen, die aufeinander basieren. Die Verschachtelungstiefe ist nicht beschränkt. Bezeichnet wird eine Hierarchie einfach mit ihrem obersten abgeleiteten Stil. Sie können mehrere, verschiedene Stile vom gleichen Basisstil ableiten, indem Sie die Stile nur um die jeweils unterschiedlichen Stileigenschaften erweitern. Das spart Speicherplatz und sollte Ihre bevorzugte Arbeitsweise sein.

Ein Stil, der als Basis dient, muss für sich alleine nicht konsistent sein. Statt dessen müssen Sie ihn als unvollständigen Stil kennzeichnen. Erst der oberste abgeleitete Stil muss konsistent sein.

Für weitere Informationen siehe: Einträge im Visualisierungsstil

Beispiel einer Stilhierarchie

Beispiel 37. StilPetrostyle

In einem unvollständigen Stil können Sie beliebige Stileigenschaften ohne Rücksicht auf Konsistenzen zusammenfassen, um effiziente Hierarchien aufzubauen. So können Sie beispielsweise alle Bildreferenzen in einem unvollständigen Stil sammeln. Als nächstes leiten Sie den Stil ab und definieren zusätzlich Stileigenschaften für Farben. Auch dieser Stil ist unvollständig. Wieder leiten Sie den Stil ab und definieren zusätzlich Stileigenschaften für Ihre Schriftarten. Der oberste Stil ist nun vollständig.

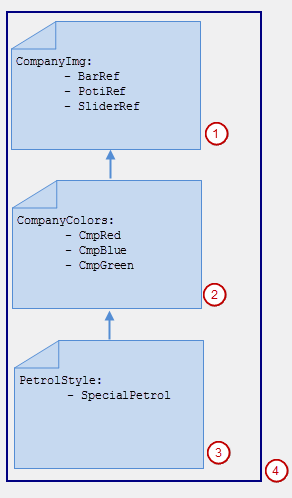

CompanyImg ist ein unvollständiger Stil, der Bildreferenzen definiert.
CompanyColor ist ein unvollständiger, abgeleiteter Stil, der auf CompanyImg basiert und zusätzlich Farben definiert.
PetrolStyle ist ein vollständiger, abgeleiteter Stil, der auf CompanyColor basiert und zusätzlich eine spezielle Farbe definiert.
Die Hierarchie der Stile umfasst PetrolStyle, CompanyColor und CompanyImg.

Im Visualisierungsstil-Editor können Sie einen Stil öffnen, seine Stileigenschaften definieren und deren Namen lokalisieren. Wenn der Stil konsistent ist, können Sie ihn im Visualisierungsstil-Repository installieren. Der Editor ist nicht im CODESYS Development System integriert.

Namen für Stileigenschaften

Eine Stileigenschaft ist ein Eintrag für eine bestimmte Farbe, eine bestimmte Schriftart oder eine bestimmte Bildreferenz.

Wenn dieser Name einen Bindestrich enthält, kann der Visualisierungsstil-Editor die Stileigenschaften nach den Begriffen vor dem Bindestrich sortieren und in einer hierarchischen Struktur anzeigen. Ansonsten kann er die Namen in alphabetischer Reihenfolge sortieren oder in der Reihenfolge anzeigen, wie sie in der XML-Datei gespeichert sind. CODESYSzeigt die Stileigenschaften in der Reihenfolge an, in der die Namen tatsächlich in der XML-Datei des Stils gespeichert sind.

Beispiel: Element-Alarm-Fill-Color

Editor in CODESYS Development System starten

Doppelklicken Sie auf das Objekt Visualisierungsmanager.
Der Editor öffnet sich.
Klicken Sie in Registerkarte Einstellungen, Gruppe Stilkonfiguration auf .
Wählen Sie in der Auswahlliste Stileditor öffnen.
Der Visualisierungsstil-Editor öffnet sich.

Editor unabhängig von CODESYS starten

Wählen Sie im Startmenü Ihres Betriebsystems Visualization Styles Editor. Wenn Sie über eine Standardinstallation verfügen, befindet er sich unter dem Installstionsordner CODESYS.
Der Visualisierungsstil-Editor startet.

Visualisierungsstil ableiten

Tipp

Das ist die empfohlene Vorgehensweise für das Erstellen eines Stils, der bestehende und neue Stileigenschaften zusammenfasst.

Prozedur. Editor in CODESYS starten und Stil ableiten

Voraussetzung: CODESYS ist mit einem Projekt geöffnet, das eine Visualisierung enthält.

Doppelklicken Sie im Gerätebaum auf Objekt Visualisierungsmanager
Der Editor öffnet sich.
Klicken Sie in der Registerkarte Einstellungen in der Gruppe Stilkonfiguration auf .
Eine Auswahl an Befehlen erscheint.
Wählen Sie Abgeleiteten Stil anlegen und bearbeiten.
Der Visualisierungsstil-Editor startet und der Dialog Neuen Visualisierungsstil erzeugen öffnet sich.
Geben Sie einen Namen ein.
Wählen Sie ein Verzeichnis.
Wählen Sie einen Basisstil. Voreingestellt ist der in CODESYS ausgewählte Stil. Sie können auch einen Stil aus dem Repository wählen.
Der neue Stil erscheint im Visualisierungsstil-Editor. Die Stileigenschaften aus dem Basisstil sind gelb hinterlegt.
Fügen Sie eine neue Stileigenschaft ein oder ändern sie einen vorhandenen Wert.
Versionieren Sie den Stil und wählen Sie Datei → Speichern und Installieren .
Der Stil ist im Repository installiert. Der Speicherbedarf ist gering, da nur die in Schritt 7 eingefügte Stileigenschaft gespeichert worden ist.

Visualisierungsstil kopieren

Voraussetzung: CODESYS ist geöffnet mit einem Projekt , das eine Visualisierung enthält.

Doppelklicken Sie im Gerätebaum auf Objekt Visualisierungsmanager.
Der Editor öffnet sich.
Klicken Sie in der Registerkarte Einstellungen in der Gruppe Stilkonfiguration auf .
Eine Auswahl an Befehlen erscheint.
Wählen Sie Stil kopieren und bearbeiten.
Der Visualisierungsstil-Editor startet und der Dialog Bestehenden Stil als Kopie öffnen öffnet sich.
Geben Sie in Stil an, welcher Stil kopiert werden soll.
Geben Sie ein Verzeichnis ein und klicken Sie auf OK.
Der neue Stil erscheint im Visualisierungsstil-Editor. Alle Stileigenschaften sind gleich mit denen des kopierten Stils.
Geben Sie einen Namen ein.
Fügen Sie eine neue Stileigenschaft ein der ändern sie den Wert einer vorhandenen Stileigenschaft.
Versionieren Sie den Stil und wählen Sie Datei → Speichern und Installieren .
Der Stil ist im Repository installiert und die Stileigenschaften sind bis auf die in Schritt 8 eingefügte Stileigenschaft gleich mit denen des kopierten Stils. Der Speicherbedarf ist groß, da die gemeinsamen Stileigenschaften in beiden Stilen definiert sind.

Neuen Visualisierungsstil erstellen

Voraussetzung: CODESYSist mit einem Projekt , das eine Visualisierung enthält, geöffnet.

Doppelklicken Sie im Gerätebaum auf das Objekt Visualisierungsmanager.
Der Editor öffnet sich.
Klicken Sie in der Registerkarte Einstellungen, Gruppe Stilkonfiguration auf .
Eine Auswahl an Befehlen erscheint.
Wählen Sie den Befehl Stileditor öffnen.
Der Visualisierungsstil-Editor öffnet sich.
Wählen Sie Datei → Neuer Stil .
Der Dialog Neuen Visualisierungsstil erzeugen öffnet sich.
Geben Sie einen Namen ein. Geben Sie keinen Basisstil ein.
Geben Sie ein Verzeichnis ein und beenden Sie den Dialog mit OK.
Der neue Stil erscheint im Visualisierungsstil-Editor.
Fügen Sie eine neue Stileigenschaft ein.
Versionieren Sie den Stil und wählen Sie Datei → Speichern und Installieren .

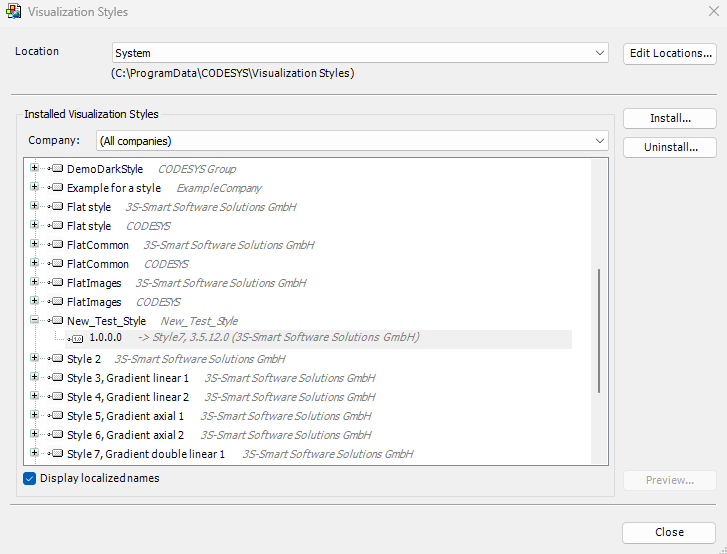

Der Stil ist mit der Versionsnummer im Visualisierungsstil-Repository installiert.

Stileigenschaft hinzufügen

Sie können einen Stil mit dem Visualisierungsstil-Editor bearbeiten und unter einer neuen Version speichern und installieren.

Voraussetzung: Der Visualisierungsstil-Editor ist mit einem Stil geöffnet.

Selektieren Sie eine Stileigenschaft und wählen Sie in der Registerkarte Stileigenschaften den Befehl Stile → Neuer Eintrag (danach) .
Eine neue Stileigenschaft ist eingefügt.
Geben Sie in der Registerkarte Allgemein in der Einstellung Version eine neue Versionsnummer ein.
Wählen Sie Datei → Speichern und Installieren
Die Änderungen sind gespeichert und der Stil ist unter der neuen Version im Repository installiert.

Lokalisieren der Stileigenschaft

Sie können einer Stileigenschaft einen sprachabhängige Namen zuweisen. CODESYS zeigt dann eine Stileigenschaft mit ihrem lokalisierten Namen an, abhängig von der Spracheinstellung in Tools → Optionen , Kategorie Internationale Einstellungen.
