Einträge im Visualisierungsstil

Im Folgenden werden diejenigen Stileinträge beschrieben, die Sie als Nutzer kennen müssen, um das Aussehen der Visualisierung oder der Elemente zu beeinflussen.

Ein Visualisierungsstil kann grundsätzlich mit dem Visualisierungsstil-Editor bearbeitet werden. Den Editor können Sie im Visualisierungsmanager aufrufen. Wenn dort ein Stil voreingestellt ist, dann können Sie den Editor mit diesem Stil öffnen, um einen neuen (davon abgeleiteten) Stil zu erstellen. So ist es aus unserer Sicht am einfachsten einen eigenen Visualisierungsstil zu erstellen.

Gehen Sie wie folgt vor:

  1. Wählen Sie einen Visualisierungsstil aus, der Ihrem Vorstellungen am nächsten kommt.

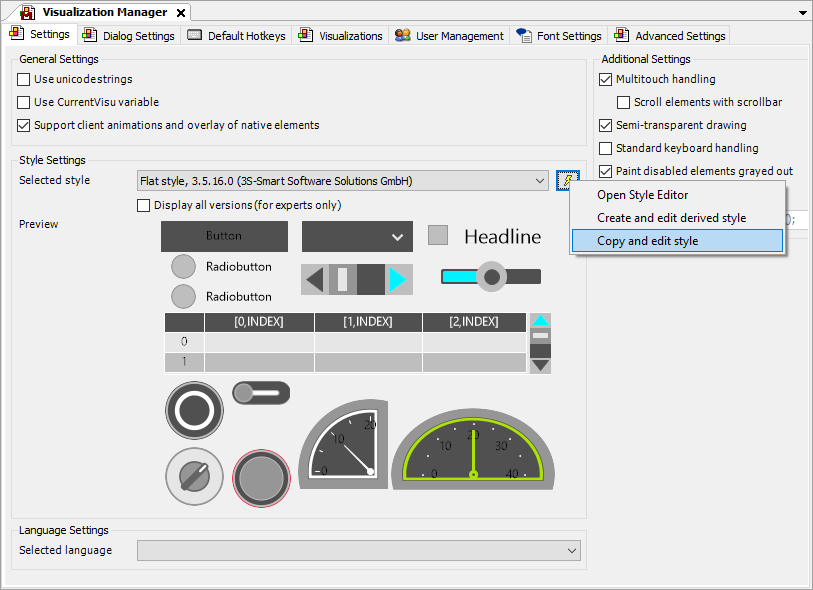

  2. Verwenden Sie den Befehl Stil kopieren und bearbeiten im Visualisierungsmanager.

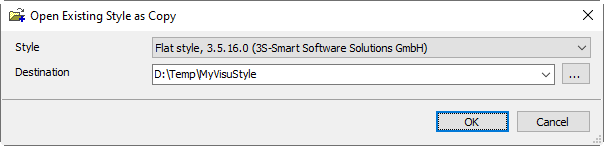

  3. Wählen Sie einen leeren Ordner, bestätigen Sie den Dialog und bearbeiten Sie den Stil im Visualization Style Editor.

    Der Visualisierungsstil-Ediotr erscheint. Die Stileinträge finden Sie auf der Registerkarte Stileigenschaften.

  4. Schalten Sie den Einfügemodus mit dem Befehlsicon 187138740.png um.

    Der Einfügemodus in der Registerkarte Stileigenschaften ist auf flach gestellt.

Wichtig

Wenn der Einfügemodus auf flach gesetzt ist, können Sie die Stileintragsnamen aus den folgenden Tabellen übernehmen.

Schriftarten

Sie können beliebig viele Schriftarten mit Namen erstellen.

Diese Schriftarten können dann in den Visualisilerungselementeigenschaften in Texteigenschaften Schriftart ausgewählt werden.

Stileintrag

Typ

Beschreibung

Font-Standard

Font

Wird in mehreren Elementen als Standardeinstellung für die Schriftart verwendet

Font-Heading

Font

Tooltip-Font

Font

>= CODESYS Visualization 4.4.0.0

Wird als Schriftart für Tooltips verwendet

Hinweis: Aktuell werden nur FontName und FontSize unterstützt

Farben

Farben in RGB-Syntax:

0x<alpha><red><green><blue>

Wenn keine Beschreibung vorhanden ist, sollte der Name des Stileintrags selbsterklärend sein. Es kann eine beliebige Anzahl von Farben mit Namen erstellt werden. Diese Farben können dann ausgewählt werden, wenn in den Eigenschaften eine statische Farbkonfiguration vorgesehen ist.

Stileintrag

Typ

Beschreibung

Visualization-Background-Color

Color

Farbe für den gesamten Hintergrund der Visualisierung und zum Auffüllen in der isotropen Ansicht

Dialog-ModalBackgroundColor

Color

Halbtransparente Farbe, die verwendet wird, um den Hintergrund zu verdunkeln, wenn ein Dialog geöffnet wird

Element-Control-Color

Color

Farbe mit der ein Visualisierungselement (Schaltfläche, Tabelle, Scrollbar, etc.) gefüllt wird

Element-Control-BrightColor

Color

Farbe für Spinbox, Schieberegler, Tabelle

Element-Control-DarkColor

Color

Hintergrundfarbe für Spinbox, Schieberegler, Tabelle

Element-Frame-Color

Color

Rahmenfarbe der meisten Elemente

Element-Fill-Color

Color

Füllfarbe von Elementen (beispielsweise Textfeld)

Element-Background-Color

Color

Hintergrundfarbe für Tabelle, Alarmtable, Alarmbanner, Texteditor

Element-Alarm-Frame-Color

Color

Verwendet in Schaltfläche, Scrollbar, Textfeld, Spinbox

Element-Alarm-Fill-Color

Color

Verwendet in in Schaltfläche, Scrollbar, Textfeld, Spinbox

Element-Alarm-Color

Color

Wird benötigt für die Kompatibilität mit V3.4-Projekten

Element-Table-Grid-Color

Color

Verwendet in Tabelle

Element-Table-SelectionColor

Color

Verwendet in Tabelle

Element-GroupBox-FrameColor

Color

Verwendet in Groupbox

BasicElement-Frame-Color

Color

Verwendet in Rechteck, Polygon, Kreissektor, Line als Standardfarbe für den Rahmen

BasicElement-Fill-Color

Color

Verwendet in Rechteck, Polygon, Kreissektor, Linie als Standardfüllfarbe

BasicElement-Alarm-Frame-Color

Color

Verwendet in Rechteck, Polygon, Kreissektor und Linie als Standardalarmfarbe für den Rahmen

BasicElement-Alarm-Fill-Color

Color

Verwendet in Rechteck, Polygon, Kreissektor und Linie als Standardfüllfarbe bei Alarm

Dialog-HeaderColor

Color

Verwendet in Numpad/Keypad für die Farbe der Kopfzeile

Dialog-ButtonColor

Color

Verwendet in Numpad/Keypad für die Farbe der Schaltflächen

Dialog-BackgroundColor

Color

Verwendet in Numpad/Keypad für die Hintergrundfarbe

Farben ohne Beschreibung

In diesem Abschnitt werden die Farben für einzelne Elemente beschrieben. Wenn Sie die Farben dieser Elemente anpassen möchten, ist es am einfachsten, die Farbnamen zu setzen, den Stil zu installieren und die Wirkung auf das Element innerhalb der Visualisierung zu überprüfen.

Dieser Abschnitt enthält auch Stileinträge, die vom Namen her selbsterklärend sind.

Stileintrag

Typ

Element-Button-FontColor

Color

Element-Selection-Background-Color

Color

Element-Selection-Font-Color

Color

Progressbar-Color

Color

Progressbar-Frame-Color

Color

Element-ComboArray-Selection-Color

Color

Font-Default-Color

Color

Font-Default-BrightColor

Color

Element-Slider-ScaleColor

Color

Element-ComboBoxInteger-Selection-Color

Color

Element-Potentiometer-ScaleColor

Color

Element-Potentiometer-LabelFontColor

Color

Element-Meter-ScaleColor

Color

Element-Meter-LabelFontColor

Color

Element-Meter-ArrowColor

Color

Element-Bar-ScaleColor

Color

Element-Bar-GraphColor

Color

Dialog-ScrollbarColor

Color

Tooltip >= CODESYS Visualization 4.4.0.0

Tooltip-Font-Color

Color

Tooltip-Border-Color

Color

Tooltip-Fill-Color

Color

Visualisierungselement Registerkarten

Element-TabControl-SecondFrameColor

Color

Element-TabControl-BrightColor

Color

Visualisierungselement Histogram

Element-Histogram-Background-FirstColor

Color

Element-Histogram-Background-SecondColor

Color

Visualisierungselement Tabelle

Element-Table-ColumnHeader-Color

Color

Element-Table-Grid-Color

Color

Element-Table-Rows-FirstColor

Color

Element-Table-Rows-SecondColor

Color

Visualisierungselement Scrollbar

Element-Scrollbar-KnobColor

Color

Element-Scrollbar-BackgroundClickColor

Color

Element-Scrollbar-ScrollAreaColor

Color

Element-Scrollbar-ButtonColor

Color

Visualisierungselement Analoge Uhr

Element-Clock-CenterPoint-Color

Color

Element-Clock-Hands-HourHandColor

Color

Element-Clock-Hands-MinuteHandColor

Color

Element-Clock-Hands-SecondsHandColor

Color

Element-Clock-Lines-Color

Color

Element-Clock-Numerics-FontColor

Color

Visualisierungselement Datumsauswahl

Element-DatePicker-MainArea-SelectedDay-FrameColor

Color

Element-DatePicker-MainArea-SelectedDay-FontColor

Color

Element-DatePicker-MainArea-SelectedDay-BackColor

Color

Element-DatePicker-MainArea-OtherMonth-FrameColor

Color

Element-DatePicker-MainArea-OtherMonth-FontColor

Color

Element-DatePicker-MainArea-OtherMonth-BackColor

Color

Element-DatePicker-MainArea-HeaderDay-LineColor

Color

Element-DatePicker-MainArea-HeaderDay-FrameColor

Color

Element-DatePicker-MainArea-HeaderDay-FontColor

Color

Element-DatePicker-MainArea-HeaderDay-BackColor

Color

Element-DatePicker-MainArea-CurrMonth-FrameColor

Color

Element-DatePicker-MainArea-CurrMonth-FontColor

Color

Element-DatePicker-MainArea-CurrMonth-BackColor

Color

Element-DatePicker-MainArea-CurrentDay-FrameColor

Color

Element-DatePicker-MainArea-CurrentDay-FontColor

Color

Element-DatePicker-MainArea-CurrentDay-BackColor

Color

Element-DatePicker-MainArea-Background-FrameColor

Color

Element-DatePicker-MainArea-Background-BackColor

Color

Element-DatePicker-Header-FontColor

Color

Element-DatePicker-Header-BackgroundColor

Color

Element-DatePicker-Header-ArrowPressedColor

Color

Element-DatePicker-Header-ArrowColor

Color

Visualisierungselement Datums-/Uhrzeitauswahl

Element-DateTimePicker-SelectedCell-FrameColor

Color

Element-DateTimePicker-SelectedCell-FontColor

Color

Element-DateTimePicker-SelectedCell-BackColor

Color

Element-DateTimePicker-ElemRect-BackColor

Color

Element-DateTimePicker-Cell-FrameColor

Color

Element-DateTimePicker-Cell-FontColor

Color

Element-DateTimePicker-Cell-BackColor

Color

Element-DateTimePicker-Arrow-ArrowPressedColor

Color

Element-DateTimePicker-Arrow-ArrowColor

Color

Visualisierungselement Zeitbereichsauswahl für Trend-Element

Nur im Stil Flat style

Element-TimeSelector-ButtonColor

Color

Element-TimeSelector-ButtonPressedColor

Color

Element-TimeSelector-ButtonFrameColor

Color

Flat style, Basic style, White style

Element-TimeSelector-ButtonPressedFontColor

Color

Visualisierungselement Datumsbereichauswahl

Nur im Stil Flat style

Element-DateRangeSelector-ButtonColor

Color

Element-DateRangeSelector-ArrowColor

Color

Element-DateRangeSelector-KnobColor

Color

Element-DateRangeSelector-KnobMarkerColor

Color

Element-DateRangeSelector-KnobMarkerPressedColor

Color

Element-DateRangeSelector-ScrollbarBackgroundColor

Color

Element-DateRangeSelector-ScrollbarBackgroundColorHighlighted

Color

Nur im Stil White style

Element-DateRangeSelector-ArrowFrameColor

Color

Element-DateRangeSelector-ArrowPressedFrameColor

Color

Element-DateRangeSelector-ArrowDisabledColor

Color

Element-DateRangeSelector-ArrowDisabledFrameColor

Color

Flat style, Basic style, White style

Außerdem TimeRangeKnobLines Highlighted

Element-DateRangeSelector-ArrowPressedColor

Color

Sonstige, Basic style, White style

Element-DateRangeSelector-ScrollbarBackgroundFrameColor

Color

Nur sonstige

Element-DateRangeSelector-ScrollbarBackgroundFrameColorHighlighted

Color

Element-DateRangeSelector-TimeScaleColor

Color

Element-DateRangeSelector-TimeScaleFrameColor

Color

Element-DateRangeSelector-MajorTickMarkColor

Color

Element-DateRangeSelector-MinorTickMarkColor

Color

Element-DateRangeSelector-TimeRangeBorderFrameColor

Color

Element-DateRangeSelector-TimeRangeBorderColorHighlighted

Color

Element-DateRangeSelector-ZoomOutRectangleColor

Color

Element-DateRangeSelector-RubberRectangleColor

Color

Sonstige, Basic style, White style

Element-DateRangeSelector-TimeRangeBorderFrameColorHighlighted

Color

Element-DateRangeSelector-TimeRangeBorderLinesColor

Color

Element-DateRangeSelector-TimeRangeBorderKnobColor

Color

Element-DateRangeSelector-TimeRangeBorderKnobFrameColor

Color

Bilder

Mit Bilddateien kann das Erscheinungsbild von Steuerelementen wie Zählern, Optionsfeldern, Kontrollkästchen, Lampen und Schaltern verändert werden.

Stileintrag

Typ

RadioButtonUnchecked


RadioButtonChecked


CheckboxUnchecked


CheckboxChecked


Zusätzliche Stileinträge

Stileintrag

Typ

Beschreibung

Style

STRING

Mögliche Einstellungen:

STYLE_WHITE , STYLE_BASIC, STYLE1_XP, STYLE2_W7, STYLE3_GRADIENT1_LINEAR1, STYLE4_GRADIENT2_LINEAR2, STYLE5_GRADIENT3_AXIAL1, STYLE6_GRADIENT4_AXIAL2, STYLE7_GRADIENT5_DOUBLELINEAR1, STYLE8_GRADIENT6_DOUBLELINEAR2, STYLE9_FLAT

Textfield-Shadow

STRING

DEEPENED, NONE, RAISED

Text-Margin-Horizontal

DINT

Text-Margin-Vertical

DINT

Scrollbar-Background-From-Style

DINT

Für Scrollbar:

paint background with element-background-color: 0; use element-color: 1

Element-Meter-TransparentColor

UDINT

Element-Meter-Meter90-Types

STRING

Beispiel:

Yellow|Red|Green|Blue|Gray

Element-Meter-Meter90-Common-ScaleMovement

DINT

Element-Meter-Meter180-Types

STRING

Beispiel:

Yellow|Red|Green|Blue|Gray

Element-Meter-Meter180-Common-ScaleMovement

DINT

Element-Meter-Meter360-Types

STRING

Beispiel:

Yellow|Red|Green|Blue|Gray

Element-Meter-Meter360-Common-ScaleMovement

DINT

Element-BarDisplayImage-Types

STRING

Beispiel:

Yellow|Red|Green|Blue|Gray

Element-Potentiometer-Common-ScaleLength

DINT

Element-Potentiometer-TransparentColor

UDINT

Element-Potentiometer-Potentiometer360-Types

STRING

Beispiel:

Yellow|Red|Green|Blue|Gray

RadioButton-HorizontalAlignment

STRING

LEFT|HCENTER|RIGHT

RadioButton-VerticalAlignment

STRING

TOP|VCENTER|BOTTOM

Checkbox-HorizontalAlignment

STRING

LEFT|HCENTER|RIGHT

Checkbox-VerticalAlignment

STRING

TOP|VCENTER|BOTTOM

ComboBoxInteger-HorizontalAlignment

STRING

LEFT|HCENTER|RIGHT

ComboBoxInteger-VerticalAlignment

STRING

TOP|VCENTER|BOTTOM

ComboBoxInteger-ImageHeight

DINT

ComboBoxInteger-ImageWidth

DINT

ComboBoxInteger-ImageOffset

DINT

ComboBoxInteger-HeightRows

DINT

ComboBoxInteger-VisibleRows

DINT

SpinControl-HorizontalAlignment

STRING

LEFT|HCENTER|RIGHT

SpinControl-VerticalAlignment

STRING

TOP|VCENTER|BOTTOM

Element-Switch-TransparentColor

UDINT

Element-Switch-DipSwitch-Types

STRING

Beispiel:

Yellow|Red|Green|Blue|Gray

Element-Switch-RockerSwitch-Types

STRING

Beispiel:

Yellow|Red|Green|Blue|Gray

Element-Switch-RotarySwitch-Types

STRING

Beispiel:

Yellow|Red|Green|Blue|Gray

Element-Switch-PowerSwitch-Types

STRING

Beispiel:

Yellow|Red|Green|Blue|Gray

Element-Switch-PushSwitch-Types

STRING

Beispiel:

Yellow|Red|Green|Blue|Gray

Element-Switch-PushSwitchLed-Types

STRING

Beispiel:

Yellow|Red|Green|Blue|Gray

Element-Switch-PushSwitch-UsePushedImage

STRING

TRUE|FALSE

Element-Switch-PushSwitchLed-UsePushedImage

STRING

TRUE|FALSE

Element-Switch-PowerSwitch-UsePushedImage

STRING

TRUE|FALSE

Element-Lamp-TransparentColor

UDINT

Element-Lamp-Lamp1-Types

STRING

Beispiel:

Yellow|Red|Green|Blue|Gray

TabControl-HorizontalAlignment

STRING

LEFT|HCENTER|RIGHT

TabControl-Frame-Border

DINT

TabControl-Text-Frame-Border

DINT

GroupBox-Text-Frame-Border

DINT

Button-Image-Frame

DINT

Button-Absolut-TextOffset-Left

DINT

Button-Absolut-TextOffset-Right

DINT

Button-Absolut-TextOffset-Top

DINT

Button-Absolut-TextOffset-Bottom

DINT

Checkbox-Framesize

UDINT

RadioButton-Framesize

UDINT

RadioButton-Rowheight

UDINT

Element-ComboArray-HeightBox

DINT

TabControl-Frame-Border

DINT

TabControl-Text-Frame-Border

DINT

TabControl-TabHeight

DINT

Element-Meter-Meter90-Common-UnitOffset

DINT

Element-Meter-Meter90-Common-ScaleLength

DINT

Element-Meter-Meter90-Common-OriginOffsetFactor

DINT

Element-Meter-Meter90-Common-NeedleMovement

DINT

Element-Meter-Meter90-Common-LabelOffset

DINT

Element-Meter-Meter360-Common-UnitOffset

DINT

Element-Meter-Meter360-Common-ScaleLength

DINT

Element-Meter-Meter360-Common-OriginalOffset

DINT

Element-Meter-Meter360-Common-NeedleMovement

DINT

Element-Meter-Meter360-Common-LabelOffset

DINT

Element-Meter-Meter180-Common-UnitOffset

DINT

Element-Meter-Meter180-Common-ScaleLength

DINT

Element-Meter-Meter180-Common-OriginOffsetFactor

DINT

Element-Meter-Meter180-Common-NeedleMovement

DINT

Element-Meter-Meter180-Common-LabelOffset

DINT

Element-Potentiometer-Common-UnitOffset

DINT

Element-Potentiometer-Common-ScaleMovement

DINT

Element-Potentiometer-Common-OriginalOffset

DINT

Element-Potentiometer-Common-NeedleMovement

DINT

Element-Potentiometer-Common-LabelOffset

DINT

Dialog-UseHeaderColor

DINT

1: True, Farbe aus dem Farbbereich verwenden

0: False

Visualisierungselement Analoge Uhr

Element-Clock-Positioning-HandSizeFactor

UDINT

Element-Clock-Positioning-LineMovement

UDINT

Element-Clock-Positioning-NumericMovement

UDINT

Element-Clock-Type-Fallback

STRING

Beispiel:

Gray

Element-Clock-Types

STRING

Beispiel:

Yellow|Red|Green|Blue|Gray

Visualisierungselement Datumsauswahl

Element-DatePicker-MainArea-SelectedDay-ShowFrame

UDINT

Element-DatePicker-MainArea-SelectedDay-ShowBack

UDINT

Element-DatePicker-MainArea-SelectedDay-RectType

UDINT

Element-DatePicker-MainArea-SelectedDay-LineWidth

UDINT

Element-DatePicker-MainArea-OtherMonth-ShowOtherM

UDINT

Element-DatePicker-MainArea-OtherMonth-ShowFrame

UDINT

Element-DatePicker-MainArea-OtherMonth-ShowBack

UDINT

Element-DatePicker-MainArea-OtherMonth-RectType

UDINT

Element-DatePicker-MainArea-OtherMonth-LineWidth

UDINT

Element-DatePicker-MainArea-HeaderDay-ShowLine

UDINT

Element-DatePicker-MainArea-HeaderDay-ShowFrame

UDINT

Element-DatePicker-MainArea-HeaderDay-ShowBack

UDINT

Element-DatePicker-MainArea-HeaderDay-RectType

UDINT

Element-DatePicker-MainArea-HeaderDay-LineWidth

UDINT

Element-DatePicker-MainArea-HeaderDay-HeaderLineWidth

UDINT

Element-DatePicker-MainArea-CurrentMonth-ShowFrame

UDINT

Element-DatePicker-MainArea-CurrentMonth-ShowBack

UDINT

Element-DatePicker-MainArea-CurrentMonth-RectType

UDINT

Element-DatePicker-MainArea-CurrentMonth-LineWidth

UDINT

Element-DatePicker-MainArea-CurrentDay-ShowFrame

UDINT

Element-DatePicker-MainArea-CurrentDay-ShowBack

UDINT

Element-DatePicker-MainArea-CurrentDay-RectType

UDINT

Element-DatePicker-MainArea-CurrentDay-LineWidth

UDINT

Element-DatePicker-MainArea-Background-ShowBack

UDINT

Element-DatePicker-Header-ShowBackground

UDINT

Element-DateTimePicker-SelectedCell-ShowFrame

UDINT

Element-DateTimePicker-SelectedCell-ShowBackground

UDINT

Element-DateTimePicker-SelectedCell-RectangleType

UDINT

Element-DateTimePicker-SelectedCell-FrameWidth

UDINT

Element-DateTimePicker-ElementRect-ShowBackground

UDINT

Element-DateTimePicker-Cell-ShowFrame

UDINT

Element-DateTimePicker-Cell-ShowBackground

UDINT

Element-DateTimePicker-Cell-RectangleType

UDINT

Element-DateTimePicker-Cell-FrameWidth

UDINT

Element-DateTimePicker-Arrow-ShowArrow

UDINT

Visualisierungselement Scrollbar

Scrollbar-Background-From-Style

DINT

Element-Scrollbar-OnlyKnob

DINT

Das neue Erscheinungsbild für den Scrollbalken (Bildlaufleiste) wurde für die folgenden Stile implementiert:

  • Flat style

  • White style

  • Basic style

Der neue Scrollbar hat dann keine Schaltflächen für den Bildlauf nach oben/unten/links/rechts.

Außerdem gibt es auf dem Drehknopf keine Markierung. Der Drehknopf ist breiter/höher als der Hintergrund des Scrollbars.

Die in den Eigenschaften voreingestellte Breite/Höhe der Scrollbars ergibt die Breite/Höhe des Drehknopfes.

Hinweis: Das neue Erscheinungsbild kann durch die Einstellung Element-Scrollbar-OnlyKnob auf <> 0 im Visualisierungsstil aktiviert werden.

Element-Scrollbar-Knob-RoundRectRadius

DINT

Element-Scrollbar-Knob-FixedLength

DINT

Tooltip

Tooltip-Border-Width

UDINT

Visualisierungselement Rechteck

Visualisierungselement Abgerundetes Rechteck

Element-RoundRect-Radius

DINT

Der Radius des abgerundeten Rechtecks

Visualisierungselement Histogram

Element-Histogram-Opaque-Background

STRING

TRUE|FALSE
