Zeitachse konfigurieren
Ein Trenddiagramm stellt den zeitlichen Verlauf von Variablenwerten dar. Dafür wurde im Objekt Trendaufzeichnung zu den Zeitstempeln jeweils Werte gespeichert. Das ist die Datenbasis für das Trenddiagramm, das in X-Richtung die Zeit und in Y-Richtung die Werte darstellt.
Sie können die Beschriftung der Zeitachse (X-Achse) in Element Trend in der Eigenschaft Beschriftung der Skalenstriche der Zeitachse konfigurieren.
Standardmäßig wird die Zeitachse absolut mit Datum und Tageszeit in zwei Zeilen beschriftet. Diese Anzeigeweise benötigt viel Platz. Sie können die Beschriftung anpassen, indem Sie die relative Zeit bezogen auf den Start der Aufzeichnung ausgegeben (Zeitdauer). Außerdem können Sie über die Eigenschaften in Internationalisierung (Formatstrings) dem Zeitstempel eine spezielle Formatangabe mitgeben. Mit der Eigenschaft Unwichtige Informationen weglassen können Sie die Beschriftung pauschal minimieren, dann wird beispielsweise das Datum nur einmalig am Anfang der Zeitachse ausgegeben.
Zeitachse beschriften
Tipp
Die in der Trendaufzeichnung gespeicherte Zeit wird in der UTC-Zeitzone gespeichert. Wenn die Zeit im Trend des Visualisierungselements angezeigt wird, werden die Zeitstempel in die lokale Zeitzone des Betriebssystems der Steuerung umgewandelt.
Stellen Sie die Zeitzone im Betriebssystem um, wenn die Zeiten im Trenddiagramm nicht in der gewünschten Zone sind.
Voraussetzung: In der Visualisierung ist ein Element Trend konfiguriert.
Selektieren Sie das Trendelement.
In der Ansicht Eigenschaften werden die Eigenschaften des Trendelements angezeigt. Sie können die Eigenschaften anpassen.
- . Konfigurieren Sie die Eigenschaften inBeschriftung der Skalenstriche der Zeitachse folgendermaßen:
Zeitstempel: Relative Zeitstempel
Zweizeilige Beschriftung: deaktiviert
Unwichtige Informationen weglassen: deaktiviert
Internationalisierung (Formatstrings), Datum: Leer
Internationalisierung (Formatstrings), Zeit:
HH:mm:ss:ms

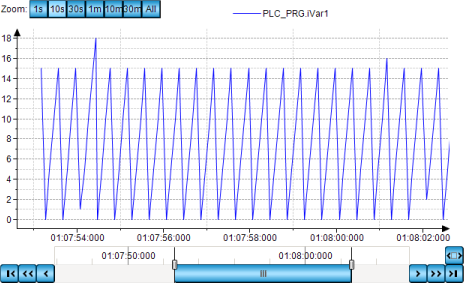

Das Trenddiagramm wird wie folgt dargestellt:
Die Zeit beginnt bei 0, da die Zeitstempel relativ ausgegeben werden. Die Zeitachse ist einzeilig beschriftet und entspricht dem Formatstring.
