Element: Klasse

Eine Klasse ist eine logische Einheit, in der Daten und Operationen gekapselt werden. Sie stellt außerdem einen Variablentyp dar, der instanziiert werden kann. Wenn die Instanz einer Klasse als Variable einer anderen Klasse zugeordnet ist, wird das als Rolle oder Ausprägung der Klasse bezeichnet.

Eine Klasse kann eine Methode FB_Init bereit stellen, die bei der Initialisierung einer Instanz aufgerufen wird.

Eine Klasse kann von einer anderen Klasse erben, die Beziehung wird Generalisierung genannt.

Eine Klasse kann eine andere Klasse instanziieren, dann ist dies eine Komposition.

Eine Klasse kann eine andere Klasse kennen, dann ist es eine Assoziation.

Eine Klasse kann ein Programmierbaustein oder Bibliotheksbaustein des Typs Programm, Funktionsbaustein oder Funktion sein.

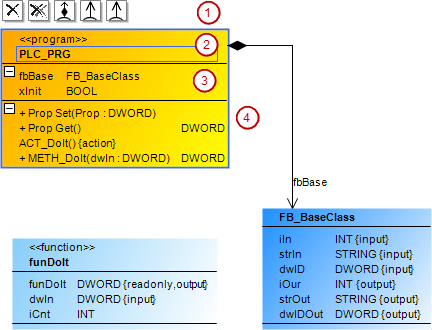

(1)	Befehlssymbole Tipp Wenn Sie eine Klasse selektieren, werden dessen Befehlssymbole sichtbar.
(2)	Header Kennzeichen für den POU-Typ `<<program>>` bei einem Programm (PRG) kein Kennzeichen bei einem Funktionsbaustein (FB) `<<function>>` bei einer Funktion (FUN) `<<library>>` bei einem Bibliotheksbaustein `<<fehlt>>` bei einem Bibliotheksbaustein, dessen Bibliothek nicht in das Projekt eingebunden ist `<<compiled>>` bei einem Bibliotheksbaustein aus einer übersetzten Bibliothek Anmerkung Es sind möglicherweise nicht alle Informationen verfügbar. Name der POU
(3)	Liste der Attribute Der Eintrag folgt dem Schema: `<attribute name> : <attribute type> <label>` Beispiel: `fbBase : FB_BaseClass` Kennung `<label>` `{input}` bei einer Variable des Gültigkeitsbereichs `VAR_IN` `{output}` bei einer Variable des Gültigkeitsbereichs `VAR_OUT` Keine Kennung bei einer internen, nicht sichtbaren Variable des Typs `VAR`
(4)	Liste der Operationen (Aktionen, Methoden oder Eigenschaften) Beispiel: `ACT_DoIt(){action}` `METH_DoIt(...) DWORD` `PROP_Counter Set(...)` `PROP_Counter Get (...)` Ein Eintrag für Methoden folgt dem Schema: `+ <method name> (<variable name> : < variable type> ) <return type>` Bei einem Eintrag für eine Schnittstelleneigenschaft werden die speziellen Methoden `Set` und `Get` aufgelistet. Ein Eintrag für Aktionen folgt dem Schema: `<action name> () {action}` Dabei gilt für <label>: Nur eine Aktion wird mit der Kennung `{action}` gekennzeichnet Eine Methode oder eine Schnittstelleneigenschaft (spezielle Methode) haben keine Kennung

Eigenschaften

Bezeichner

Name der Klasse

Beispiel: Manager_A

Benutzereingaben

Die Klasse hat expandierte Attribut- und Operationslisten, die mit gekennzeichnet sind. Oberhalb der Klasse sind Befehlssymbole sichtbar. Damit können Sie Beziehungselemente einfügen.

Aktion	Ergebnis
Klicken Sie in der Klasse `BaseClass` auf das Befehlsicon .	Die Klasse `BaseClass` wird aus dem Klassendiagramm gelöscht. Das Objekt selbst bleibt im Projekt erhalten. Tipp Nach dem Löschen wird die Klasse in der Ansicht Werkzeuge unter Eingehende Querverweise oder Ausgehende Querverweise angezeigt. Voraussetzung dafür ist, dass Sie ein Element im Klassendiagramm selektieren, das eine Beziehung zu der gelöschten Klasse hat.
Klicken Sie auf das Befehlsicon .	Die Klasse `BaseClass` wird im Klassendiagramm gelöscht. Das Objekt wird entfernt und existiert nicht mehr.
Klicken Sie auf das Befehlsicon . Klicken Sie auf einen freien Bereich des Diagramms. –> Der Dialog POU hinzufügen öffnet sich. Geben Sie für das neue Objekt einen Namen ein. `NewClass` Beenden Sie den Dialog mit Klick auf die Schaltfläche Hinzufügen. Der Funktionsbaustein `NewClass` wird erzeugt und es wird dort eine Instanz der ersten Klasse instantiiert.	Ein Kompositionspfeil weist von der neuen Klasse `NewClass` auf die erste Klasse `BaseClass`. Die Klasse wurde ergänzt um die Deklaration einer Funktionsbaustein-Instanz der ersten Klasse. FUNCTION_BLOCK NewClass VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR InstanceBase : BaseClass; END_VAR
Klicken Sie auf das Befehlsicon . Klicken Sie auf eine zweite Klasse.	Ein Kompositionspfeil weist von der zweiten Klasse auf die erste Klasse. Die zweite Klasse wurde ergänzt um die Deklaration einer Funktionsbaustein-Instanz der ersten Klasse FUNCTION_BLOCK SecondClass VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR InstanceBase : BaseClass; END_VAR
Klicken Sie auf das Befehlsicon . Klicken Sie auf einen freien Bereich des Diagramms. Der Dialog POU hinzufügen öffnet sich. Geben Sie für das neue Objekt einen Namen ein. `NewClass` Beenden Sie den Dialog mit Klick auf die Schaltfläche Hinzufügen. Die neue Klasse `NewClass` wird erzeugt und es wird dort ein Pointer der ersten Klasse deklariert.	Ein Assoziationspfeil weist von der neuen Klasse zur ersten Klasse. Die erste Klasse `BaseClass` kennt die neue Klasse `NewClass`. Die Klasse `NewClass` wurde ergänzt um die Deklaration eines Pointers auf die Klasse `BaseClass`. FUNCTION_BLOCK NewClass VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR ptrBase : POINTER TO BaseClass; END_VAR
Klicken Sie auf das Befehlsicon . Klicken Sie auf eine bestehende, zweite Klasse.	Ein Assoziationspfeil weist von der ersten Klasse zur zweiten Klasse. Die erste Klasse kennt die zweite Klasse. Die erste Klasse wurde ergänzt um die Deklaration eines Pointers auf die zweite Klasse. FUNCTION_BLOCK SecondClass VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR ptrBase : POINTER TO BaseClass; END_VAR
Klicken Sie auf das Befehlsicon . Klicken Sie auf einen freien Bereich des Diagramms. Der Dialog POU hinzufügen öffnet sich. Geben Sie für das neue Objekt einen Namen ein. `NewClass` Beenden Sie den Dialog mit Klick auf die Schaltfläche Hinzufügen. Eine neue Klassse wird erzeugt, die von der ersten Klasse erbt.	Eine Generalisierung weist von der neuen Klasse zur ersten Klasse. Die neue Klasse erbt von der ersten. Die Deklaration der neuen Klasse wurde mit `EXTENDS` als eine Erweiterung der ersten Klasse erzeugt. FUNCTION_BLOCK ClassNew EXTENDS BaseClass VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR END_VAR
Klicken Sie auf das Befehlsicon . Klicken Sie auf eine bestehende, zweite Klasse.	Eine Generalisierung weist von der zweiten Klasse zur ersten Klasse. Die Deklaration der zweiten Klasse wurde um die Erweiterung mit der ersten Klasse ergänzt. `FUNCTION_BLOCK SecondClass EXTENDS BaseClass`
Klicken Sie auf das Befehlsicon . Klicken Sie auf einen freien Bereich des Diagramms. Der Dialog Schnittstelle hinzufügen öffnet sich. Geben Sie für das neue Objekt einen Namen ein. `ITF_New` Beenden Sie den Dialog mit Klick auf die Schaltfläche Hinzufügen. Eine Schnittstelle wird erzeugt, die von der ausgehenden Klasse implementiert wird.	Ein Realisierungspfeil weist von der Klasse zur neuen Schnittstelle `ITF_A`. Die Klasse implementiert nun die neue Schnittstelle. Die Deklaration der Klasse wurde erweitert um die Implementierung. FUNCTION_BLOCK BaseClass IMPLEMENTS ITF_New VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR END_VAR
Klicken Sie auf das Befehlsicon . Klicken Sie auf eine bestehende Schnittstelle. Die Schnittstelle wird von der Klasse implementiert.	Ein Realisierungspfeil weist von der Klasse zur Schnittstelle. Die Deklaration der Klasse wurde erweitert um die Implementierung der Schnittstelle. FUNCTION_BLOCK BaseClass IMPLEMENTS ITF_A VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR END_VAR
Klicken Sie auf den Klassennamen. Nach dem ersten Klick ist der Name blau umrandet. Klicken Sie ein zweites mal darauf. Nach dem zweiten Klick öffnet sich ein Eingabefeld zum Ändern des Namens. Ändern Sie den Klassennamen.	Der Objektname (im Gerätebaum oder in der Ansicht POUs ) und in der Deklaration wurde automatisch angepasst.
Klicken Sie auf einen Attribut- oder Operationsnamen. Nach dem ersten Klick ist der Name blau umrandet. Klicken Sie ein zweites mal darauf. Nach dem zweiten Klick öffnet sich ein Eingabefeld zum Ändern des Namens. Ändern Sie den Namen.	Die Änderung wird im Projekt synchron und automatisch übernommen.
Doppelklicken Sie auf das Klassenelement.	Der zugehörige Objekteditor öffnet sich.

Beispiele

Beispiel 6. Komposition Fb_D enthält Fb_A

FUNCTION_BLOCK Fb_D
VAR
    VarFb_A: Fb_A;
    ...
END_VAR

Beispiel 7. Assoziation Fb_A kennt Class_2

FUNCTION_BLOCK Fb_A
VAR
    Class_2 : POINTER TO Class_2;
END_VAR

Beispiel 8. Generalisierung Fb_A erbt von Fb_Base

FUNCTION_BLOCK Fb_A EXTENDS Fb_Base

Beispiel 9. Realisierung Class_A realisiert Itf_A

FUNCTION_BLOCK Class_A IMPLEMENTS Itf_A
