Klassendiagramm-Elemente

Die Elemente des Klassendiagramms sind in der Ansicht Werkzeuge verfügbar. Diese Ansicht öffnet sich, wenn Sie ein Objekt Klassendiagramm im Editor öffnen.


Klasse (POU)


Schnittstelle


DUT (Data Unit Typ)


Globale Variablenliste


Notiz


Variablendeklaration


Eigenschaft


Methode


Aktion


Komposition (VAR)


Assoziation (POINTER TO)


Realisierungsbeziehung (IMPLEMENTS)


Generalisierung (EXTENDS)

Objekte aus Bibliotheken

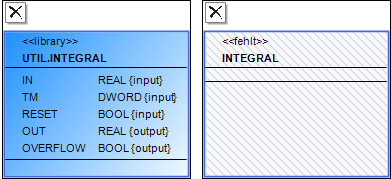

Objekte aus einer Bibliothek sind im Element mit <<library>> gekennzeichnet. Wenn diese Bibliothek nicht in der Applikation eingebunden ist, sind die Elemente weiß schraffiert und mit <<fehlt>> gekennzeichnet.
