Befehl: Interpolationspunkte anzeigen

Symbol:

Funktion: Der Befehl bewirkt, dass die Anzeige von Interpolationspunkten aktiviert oder deaktiviert wird.

Aufruf: Menü CNC

Voraussetzung: Eine CNC-Bahn ist im Editor geöffnet.

Wenn die Anzeige der Interpolationspunkte aktiviert ist, wird die CNC-Bahn mit Interpolationspunkten angezeigt.

Bei der Ermittlung der Interpolationspunkte wird die Zykluszeit verwendet, die im Dialog der CNC-Einstellungen in der Registerkarte Vorinterpolation eingestellt ist. Außerdem wird berücksichtigt, ob eine CNC-Bahn mit oder ohne Vorverarbeitung im Editor angezeigt wird.

Darstellung im grafischen Editor

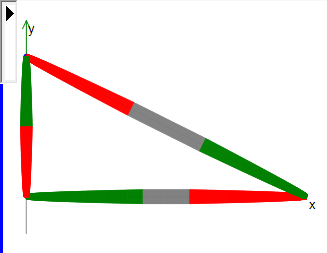

Ein Interpolationspunkt wird mit einer Linie quer zur Bewegungsrichtung dargestellt. Die Länge der Linie ist proportional zur aktuellen Bahngeschwindigkeit. Auf diese Weise ist eine grobe Abschätzung des Verhaltens der Geschwindigkeit möglich.

Langer Abstand und lange Linie	Hohe Geschwindigkeit
Kleiner Abstand und kurze Linie	Niedrige Geschwindigkeit
Rot	Der Interpolator ist in der Verzögerung.
Grün	Der Interpolator ist in der Beschleunigung.
Grau	Der Interpolator hat konstante Geschwindigkeit.
