Befehl: Von DXF-Datei importieren

Funktion: Der Befehl öffnet den Standarddialog. Nach Auswahl der Datei öffnet sich der Dialog DXF-Datei importieren, in dem der Import einer DXF-Datei in den CNC-Editor konfiguriert wird.

Aufruf: Menü CNC

Voraussetzung: Ein CNC-Objekt ist im Editor geöffnet.

. Einschränkungen des DXF-Standards beim Dateiimport

  • SPLINE-Elemente werden nicht exakt importiert, es werden nur die Kontrollpunkte ausgelesen und durch diese Kardinalsplines gelegt.

  • Externe Referenzen werden nicht unterstützt. (Das sind Verweise auf andere DXF-Dateien innerhalb eines BLOCK-Elements.)

  • Ellipsen werden nur unterstützt sofern sie in der x/y-Ebene liegen.

  • Kreisbögen (Element ARC) und Kreise (Element CIRCLE) werden nur unterstützt, wenn die Skalierung in allen Raumachsen gleich ist (Parameter 41, 42, 43 des Elements INSERT). Dies betrifft auch die Elemente POLYLINE und LWPOLYLINE, die Kreisbögen enthalten (Parameter bulge ungleich 0).

  • Blockreferenzen (Elemente INSERT) werden nur unterstützt, wenn die Skalierungsmatrix keine Spiegelung ist. (Das Produkt der Skalierungsfaktoren muss positiv sein.)

  • Flächenelemente, Polygonmeshes und Polyfacemeshes werden nicht unterstützt. Ebenso wenig werden Körperelemente (SOLID, …) unterstützt.

  • Die Elemente MLINE (Multiline), RAY, XLINE und LEADER (Führungslinie) werden nicht unterstützt.

  • Die Elemente TEXT, MTEXT und DIMENSION werden nicht unterstützt.

  • Linienbreite, -Farbe und -Stil werden ignoriert, Informationen über Elementsichtbarkeiten werden ignoriert.

  • Binäre DXF-Dateien (Dateiendung DXB) werden nicht unterstützt.

Nicht unterstützte Elemente werden beim Import (stillschweigend) ignoriert.

Dialog: DXF-Datei importieren

Ebenen

Alle Ebenen der technischen Zeichnung, ermittelt aus den Daten der DXF-Datei

standard icon: Die Ebene wird importiert.

Maximale Sprunggröße

Abstand zwischen den Endpunkten der geometrischen Elemente bis zu dem die Punkte als miteinander verbunden betrachtet werden. Ermittelt aus den Daten der der DXF-Datei.

Beispiel: 0,001

Vorschau auf die CNC-Bahn

Die Daten der ausgewählten DXF-Datei werden so dargestellt, wie sie in den CNC-Editor importiert werden. Dabei ist berüchsichtigt, welche Ebene zur Ansicht aufgewählt ist.

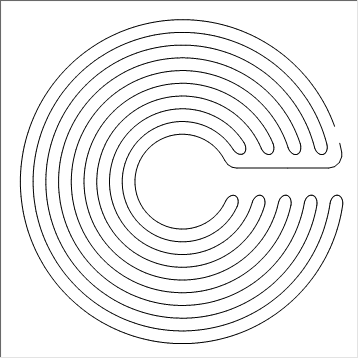

Beispiel:


Ansicht

Um die Ebene umzuschalten, die im Vorschaufenster berücksichtigt ist.


x/y-Ebene, zur Ansicht ausgewählt


x/z-Ebene


y/z-Ebene

Schaltfläche Import

Die Daten werden in den CNC-Editor geladen und dabei das bestehende CNC-Programm ersetzt. Die Satznummern werden automatisch zugewiesen.

Das CNC-Objekt behält seinen Namen.
