Objekt: Logische E/As (Geräteeditor)

Funktion: Konfigurator für logischen E/As

Aufruf: Doppelklick auf ein Objekt im Gerätebaum unter Logische E/As

Registerkarte: Sichere Konfiguration

Funktion: Konfiguration der Parameter für die sichere Kommunikation.

Diesen Dialog Sichere Konfiguration gibt es nur bei den sicherheitsgerichteten E/As.

Tipp

Integer-Parameter können optional auch hexadezimal angezeigt werden. Diese optionale Einstellung muss in der Gerätebeschreibungsdatei erfolgen.

Tipp

Durchgeführte Änderungen im Dialog Sichere Konfiguration werden rot gekennzeichnet. Es wird dabei immer nur die zuletzt durchgeführte Änderung markiert. Mit Schließen des Editors werden sämtliche Änderungsmarkierungen entfernt.

In work

Geändert

Pin-Information

Gepinnt

Tabelle 70. Parameter

Die Default-Werte für die Parameter stammen aus der jeweiligen Gerätebeschreibungsdatei (SDD).

Name

Name des Parameters

Beispiel:FSoE address

Wert

Beispiel: 1

Symbolischer Wert

Optional

Active

Not active

Beschreibung

Optional

Beispiel: Unique FSoE slave address(dip swich setting)

Einheit

Optional



Beispiel 11. Beispiel

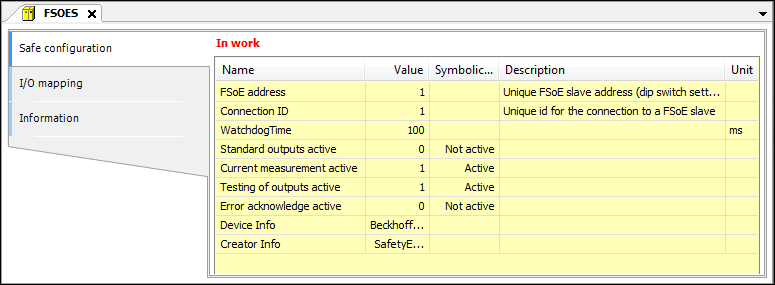

Abbildung 29. Dialog Sichere Konfiguration
Dialog Sichere Konfiguration




Tabelle 71. Beschreibung der busspezifischen sicheren Parameter

Name

Beschreibung

FSoE address

Eindeutige EtherCAT-Adresse des Moduls. Eine FSoE-Verbindung entspricht jeweils einem sicheren Feldbusgerät (bzw. dessen logischen E/A).

WatchdogTime

Watchdog-Zeit

Wenn innerhalb dieser Zeit das Modul nicht antwortet, wird ein Fehler ausgegeben.

Connection ID

Eindeutige Verbindungsnummer im gesamten EtherCAT-Netzwerk



Registerkarte: E/A-Mapping

Funktion: Definiert die Variablen für den Zugriff der Sicherheitsapplikation auf die E/As.

Tipp

In CODESYS Safety for EtherCAT Safety Module können Sie E/A-Kanäle nur auf neue Variablen mappen. Sie können nicht auf bereits vorhandene Variablen gemappt werden.

Tipp

Der Editor der logische E/As von Standardgeräten besitzt keinen Dialog Sichere Konfiguration. Die Konfiguration und die Geräteparametrierung erfolgt unter der Standardapplikation wie in CODESYS Standard.

Anmerkung

Wenn dem EtherCAT Safety-Modul ein Gerät zugewiesen wurde, zeigt der Mapping-Dialog des Geräteeditors nur diese Zuweisung und nicht mehr das Kanal-Mapping auf die Variablen der Hauptsteuerung.

In work

Geändert

Pin-Information

Gepinnt

Tabelle 72. Parameter

Liste der gemappten Variablen

Variable

Liste der Variablen in Baumansicht

Beispiel:FSoE address

Hinweis: Doppelklicken Sie auf die Variable, um sie zu editieren

Vorgenommene Änderungen sind rot gekennzeichnet. Es wird immer nur die zuletzt vorgenommene Änderung markiert. Beim Schließen des Editors werden alle Änderungsmarkierungen entfernt.

Kanal

Nicht editierbare Information aus der Gerätebeschreibungsdatei (SDD-Datei)

Eingangskanal: Auf Eingangskanäle abgebildete Variablen repräsentieren die entsprechenden Eingangssignale des Feldgeräts. Sie können gelesen werden.

Ausgangskanal: Variablen, die auf Ausgangskanäle abgebildet sind, können geschrieben werden und setzen die Ausgangssignale des Feldgeräts.

Typ

Nicht editierbare Information aus der Gerätebeschreibungsdatei (SDD-Datei)

IEC-Datentyp

Einheit

Nicht editierbare Information aus der Gerätebeschreibungsdatei (SDD-Datei)

Beschreibung

Nicht editierbare Information aus der Gerätebeschreibungsdatei (SDD-Datei)

Schaltfläche Mapping zurücksetzen

Löscht alle in der Tabelle eingetragenen Mapping-Variablen und setzt das Mapping des physikalischen Geräts auf das logische E/A zurück.



Tabelle 73. Physikalisches E/A-Mapping

FSOES

Zeigt das mit diesem logischen E/A verbundenen Objekt der Standardapplikation an



Tabelle 74. Instanzen, die implizit verfügbar sind

Variable

Instanzname

Diese Variablen stehen der Sicherheitsapplikation als globale Variablen zur Verfügung.

Für jeden Eingangs- oder Ausgangskanal eines E/A-Moduls, dem eine Variable zugeordnet wurde, wird in der Sicherheitsapplikation eine implizite globale Variable mit dem entsprechenden Namen und dem in der Spalte Typ angegebenen Datentyp angelegt.

Eine Beschreibung zur Verwendung der hier definierten Variablen finden Sie unter: Logischer E/As programmatisch verwenden

Datentyp

Beispiel: Logical



Beispiel 12. Beispiel

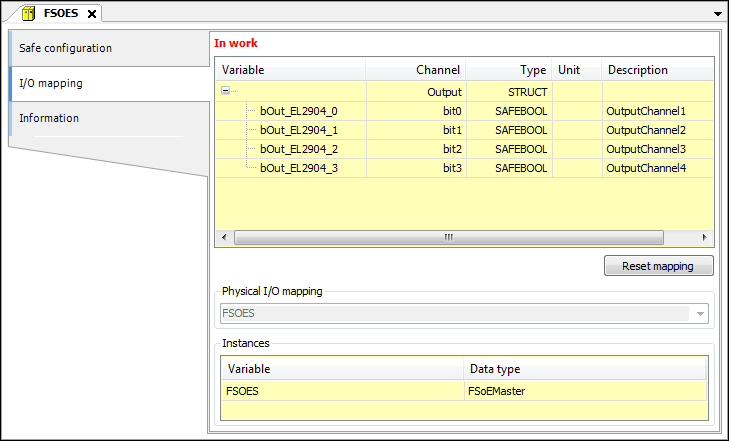

Abbildung 30. E/A-Abbild-Dialog des logischen E/s eines sicheren Feldgeräts
E/A-Abbild-Dialog des logischen E/s eines sicheren Feldgeräts

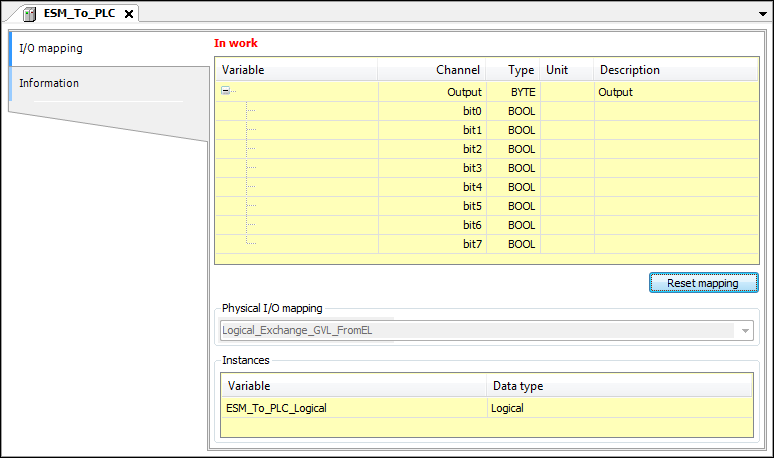

Abbildung 31. E/A-Abbild-Dialog eines logischen E/As, Typ BYTE mit Bit-Zugriff

Durchgeführte Änderungen im Dialog E/A-Abbild werden rot gekennzeichnet. Dabei wird immer nur die zuletzt durchgeführte Änderung markiert. Mit Schließen des Editors werden sämtliche Änderungsmarkierungen entfernt.

E/A-Abbild-Dialog eines logischen E/As, Typ BYTE mit Bit-Zugriff




Registerkarte: Information

Funktion: Zeigt Information und gegebenenfalls ein Bild des jeweiligen logischen E/As an.

Als Informationen werden aufgelistet: Name, Hersteller, Kategorien, Typ, ID, Version, Bestellnummer und Beschreibung

Tabelle 75. Parameter

Die Default-Werte für die Parameter stammen aus der jeweiligen Gerätebeschreibungsdatei (SDD).

Name

Name des logischen E/As

Beispiel: EK1960_0000 FSoS Message

Hersteller

Beispiel: Beckhoff

Kategorien

Mögliche Kategorien

  • Sichere Module

  • Generierte logische Geräte

  • Logisches Austauschgerät

Typ

Optional

Beispiel: Unique FSoE slave address(dip swich setting)

ID

Beispiel: EK1969-0000 FSoE #xxxxxxxxx

Version

Beispiel: 4.4.0.0

Bestellnummer

Beispiel: EK1969-0000

Beschreibung

Beispiel: EtherCAT Slave importet from Salabe XML...



Beispiel 13. Beispiel

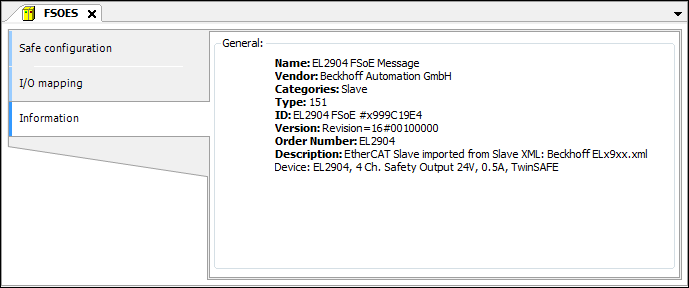

Abbildung 32. Information-Dialog eines logischen E/A
Information-Dialog eines logischen E/A
