Objekt: SafetyApp

Symbol:

Funktion: Vergleichsansicht der Objekte mit Informationen zu Änderungen

Aufruf: Doppelklick, Kontextmenübefehls Objekt bearbeiten

Tabelle 66. Editor SafetyApp

In work	Zeigt an, dass die Safety-Applikation verändert wurde
CODESYS Safety for EtherCAT Safety Module	Aktuelle Version (Version von Standard-CODESYS)

Tabelle 67. Aktueller PIn

Aktueller Pin	Aktueller Pin der Sicherheitsapplikation
Name	Name des Benutzers
Revision	Beispiel: #1
Prüfsumme	Prüfsumme des Pins erstellt über die gesamte gepinnte Applikation
Letzte Änderung	Datum und Uhrzeit der letzten Änderung

Für weitere Informationen siehe: SafetyApp verwenden

Registerkarte: Objekte

Funktion: Vergleichsansicht der Objekte mit Informationen zu Änderungen

Tipp

Der Dialog Objekte des Editors des Safety Applikationsobjekts ist die Vergleichsansicht!

Er zeigt an, welche Objekte seit dem letzten Pinnen verändert wurden.

Wichtig

Die Vergleichsansicht muss bei der Verifikation und Abnahme einer Sicherheitsapplikation für den Abgleich der Pin-Stände Pinnen verwendet werden.

Für weitere Informationen siehe: Pinnen

Beispiel 9. Beispiel

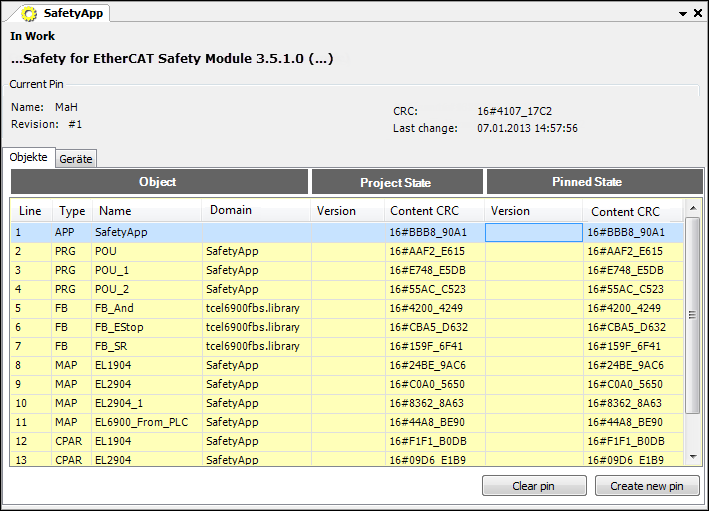

Abbildung 27. Editor des Safety Applikationsobjekts mit Vergleichsansicht (Objektliste)

Objekt	Die Vergleichsansicht zeigt eine Auflistung der zur Sicherheitsapplikation gehörenden Objekte.
Zeile	Laufende Nummer der Einträge
Typ	Objekttyp (siehe Objektliste)
Name	Name des Objekts
Kontext	Kontext des Objekts

Projektstatus
Version	Version des Objekts im aktuellen Projekt
Prüfsumme	Prüfsumme des Objekts im aktuellen Projekt

Gepinnter Status
Version	Version des Objekts im gepinnten Projekt
Prüfsumme	Prüfsumme des Objekts im gepinnten Projekt

Pin löschen	Löscht den Pin
Projekt pinnen.	Pinnt das Projekt

Objektliste

Tabelle 68. Angezeigte Werte für Typ und Name in der Objektliste (abhängig vom Objekttyp)

Objekttyp	Typ	Name
Applikation	`APP`	Name des Applikationsobjekts
Programm POU	`PRG`	Name des Programmbausteins
Funktionsbaustein POU	`FB`	Name des POU-Objekts des Funktionsbausteins
E/A-Mapping	`MAP`	Name des logischen Geräteobjekts/Applikationsparameter
Sichere Konfiguration	`CNF`	Name des logischen E/A-Objekts
Sichere Parametrierung	`PAR`	Name des logischen Geräteobjekts

Registerkarte: Geräte

Funktion: Liste der zur Sicherheitsapplikation gehörenden Feldgeräte und des EtherCAT Safety-Moduls

Beispiel 10. Beispiel

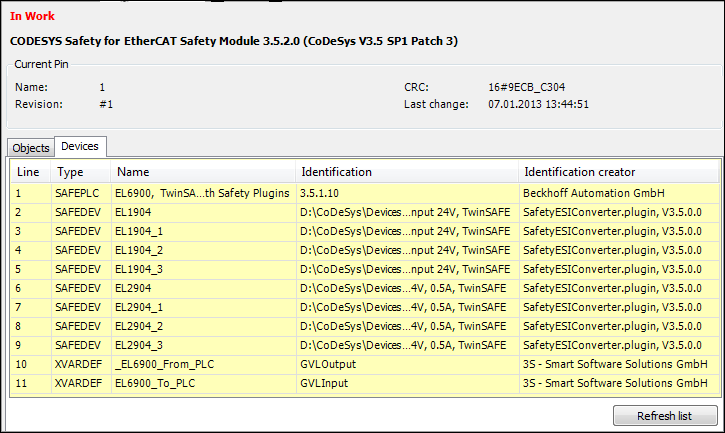

Abbildung 28. Editor des Safety Applikationsobjekts mit Geräteliste

Zeile	Laufende Nummer der Einträge
Typ	Typ des Geräts (siehe Tabelle 69, „Mögliche Typen in der Geräteliste“)
Name	Name des Geräts im Projektbaum
Identifikation	Gerätespezifische Informationen zur Identifikation
Erzeuger	Informationen über den Erzeuger der gerätespezifischen Informationen

Aktualisieren

Aktualisiert die Geräteliste, wenn sich bei geöffnetem Editor die Geräte (logische E/As) oder das EtherCAT Safety Modul im Projektbaum geändert haben.

Tabelle 69. Mögliche Typen in der Geräteliste

Typ	Beschreibung
`SAFEPLC`	EtherCAT Safety Modul, dem die Applikation zugeordnet ist
`SAFEDEV`	Sicheres logisches Gerät der Applikation
`XVARDEV`	Standard logisches Gerät zum Variablenaustausch
