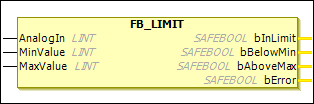

FB_LIMIT

Beschreibung Funktionsbaustein

Mit dem FB_LIMIT wird geprüft, ob sich der Wert am Eingang AnalogIn innerhalb vorgegebener Grenzen befindet. Ist der Wert an AnalogIn innerhalb der Grenzen MinValue und MaxValue wird der Ausgang bInLimit gesetzt. Ist der Wert größer als MaxValue, wird der Ausgang bAboveMax gesetzt. Ist der Wert kleiner als MinValue, wird der Ausgang bBelowMin gesetzt.

EL6900

Der Baustein FB_LIMIT wird von der EL6900 nicht unterstützt.

Tabelle 44. VAR_INPUT

Name	Datentyp	Initialwert	Beschreibung, Parameterwerte
`AnalogIn`	`LINT`	`0`	Analoger Eingangswert für die Prüfung Erlaubte Datentypen: `UINT`, `INT`, `UDINT`, `DINT`
`MinValue`	`LINT`	`0`	Minimalwert Erlaubte Datentypen: `UINT`, `INT`, `UDINT`, `DINT` Konstanter Wert oder Variable erlaubt
`MaxValue`	`LINT`	`0`	Maximalwert Erlaubte Datentypen: `UINT`, `INT`, `UDINT`, `DINT` Konstanter Wert oder Variable erlaubt

Name

Datentyp

Initialwert

Beschreibung, Parameterwerte

AnalogIn

LINT

0

Analoger Eingangswert für die Prüfung

Erlaubte Datentypen: UINT, INT, UDINT, DINT

MinValue

LINT

0

Minimalwert

Erlaubte Datentypen: UINT, INT, UDINT, DINT

Konstanter Wert oder Variable erlaubt

MaxValue

LINT

0

Maximalwert

Erlaubte Datentypen: UINT, INT, UDINT, DINT

Konstanter Wert oder Variable erlaubt

Tabelle 45. VAR_OUTPUT

Name	Datentyp	Initialwert	Beschreibung, Parameterwerte
`bInLimit`	`SAFEBOOL`	`FALSE`	`TRUE`: Wert `AnalogIn` ist innerhalb der Minimal- und Maximalgrenzwerte
`bBelowMin`	`SAFEBOOL`	`FALSE`	`TRUE`: Wert `AnalogIn` ist unterhalb des Minimalgrenzwertes
`bAboveMax`	`SAFEBOOL`	`FALSE`	`TRUE`: Wert `AnalogIn` ist oberhalb des Maximalgrenzwertes
`bError`	`SAFEBOOL`	`FALSE`	`TRUE`: `MinValue` ist größer als `MaxValue` `FALSE`: Kein Fehler aufgetreten
