Befehl: Gruppe deaktivieren / aktivieren
Aufruf: Kontextmenü des Objekts SafetyApp
Voraussetzung: Zum Ausführen des Befehls müssen Sie mit der Standardapplikation eingeloggt sein. Die Standardapplikation muss dabei im Zustand [run] sein.

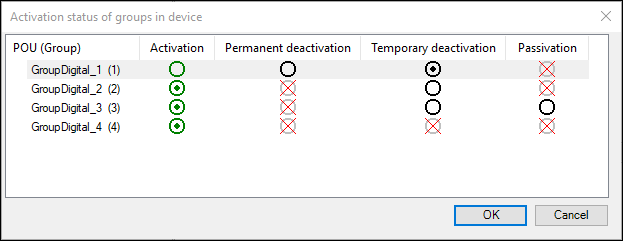

Safety POU | Name der POU im Gerätebaum |
Aktivierung | Eine deaktivierte Gruppe wird dauerhaft aktiviert. Nach dem Aktivieren der Gruppe ist die zugehörige POU gestoppt. Um sie zu starten muss als nächstes ihr RUN-Signal von 0 auf 1 gesetzt werden. |
Dauerhafte Deaktivierung | Die Gruppe wird dauerhaft deaktiviert. Es werden die Ersatzwerte für die Ausgänge der zugehörigen POU gesetzt |
Temporäre Deaktivierung | Die Gruppe wird einmal bis zum nächsten Einschalten des EtherCAT Safety-Moduls deaktiviert und ist danach automatisch wieder aktiv. So lange werden die Ersatzwerte für die Ausgänge der POU gesetzt. |
Passivierung | Passivierung: Eine Gruppe mit genau einemFSoE-Modul wird deaktiviert, wenn das verbundene Gerät von der Anlage getrennt wurde. Nach Deaktivierung per Onlinebefehl muss die in der Gruppe definierte Verbindung innerhalb der Zeit Timeout Passivierung (Standardwert 10 Sekunden) einen |
Timeout Passivierung | Timeout |
OK | Nach dem Bestätigen des Dialogs öffnet ein Login-Dialog. Der Anwender muss über die notwendige Berechtigung verfügen, um diesen Befehl auszuführen. |
| Aktueller Deaktivierungsstatus der Gruppe im Safety-Modul |
| Auswählbar als neuer Deaktivierungsstatus |
| Selektierter neuer Deaktivierungsstatus. Wird nach dem Bestätigen mit OK und dem erfolgreichen Einloggen aktiv. |
| Deaktivierungsmethode für diese Gruppe nicht freigegeben. (Aktivieren ist immer möglich.) |
Der Statuswechsel von aktiv auf deaktiv erfolgt sofort nach der Ausführung des Befehls. Der Statuswechsel von deaktiv auf aktiv erfolgt erst nach einer positiven Flanke des Signals für RUN/STOP. Der Zustand der POU (aktiv / inaktiv) wird im Gerätebaum hinter dem Objektnamen angezeigt.
