PROFIsafe Zyklus
Monitoring Number (MNR)

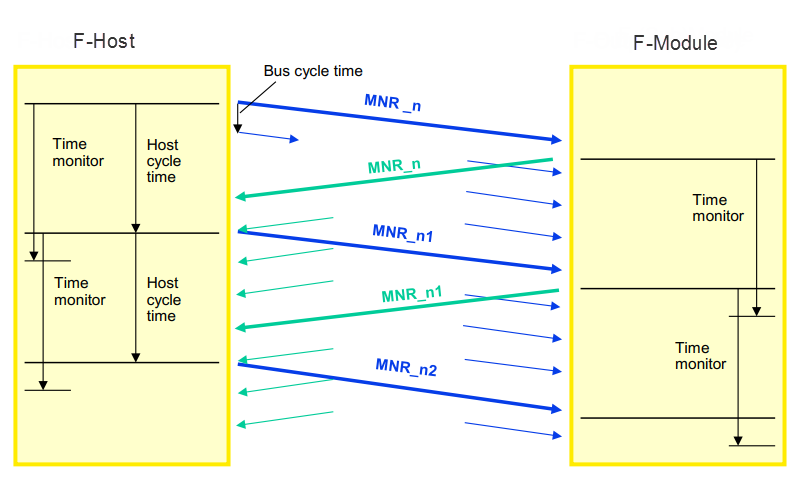

Das Bild zeigt eine sichere Übertragung von PROFIsafe-Telegrammen vom F-Host zum F-Modul und zurück. Die Übertragung ist mit einer Monitoring Number (MNR) abgesichert. Der F-Host startet seine Übertragung mit einer MNR_n. Das F-Modul antwortet sofort nach Erhalt dieses gültigen F-PROFIsafe-Telegramms mit einem entsprechenden Telegramm mit der Monitoring Number MNR_n. Mit dem Empfang der Antwort des F-Moduls ändert der F-Host die Monitoring Number zu MNR_n1. Dieser Mechanismus der Monitorung Number zur Bestätigung der Übertragung zwischen F-Host und F-Modul muss auch für die sichere Übertragung von Ein- und Ausgängen und Statusinformationen (FB-Eingänge) des F-Moduls zur sicheren Übertragung seitens der IEC-Applikation des F-Moduls angewendet werden. Ein Signal bzw. FB-Eingang (Status des F-Moduls) ist nur dann sicher an den F-Host übertragen worden, wenn das Ausgangssignal bzw. der FB-Eingang mindestens einen vollständigen Übertragungszyklus statisch angelegen hat, d. h. der FB-Ausgang S_ValuesToHost_tick_DC 2-mal gesetzt worden ist. Mit dem ersten Impuls des FB-Ausgangs S_ValuesToHost_tick_DC wird das Ausgangssignal bzw. der FB-Eingang mit dem Absicherungsmechanismus der Übertragung synchronisiert, mit dem zweiten Impuls wird bestätigt, dass die Übertragung zum F-Host stattgefunden hat.
