PSDeviceModule

Bausteinbeschreibung

Dieser Funktionsbaustein gehört zur Bibliothek SafetyProfisafeDevice.

Tipp

Die Version des hier beschriebenen Bausteins entspricht der neuesten Version des Bausteins in der Versionsliste im Kapitel „Treiberbibliotheken“ im Safety Anwenderhandbuch.

Verwendung der Funktionsbaustein-Instanz

Die Eingänge des Funktionsbausteins PSDeviceModule sind Statussignale, die vom F-Modul zum F-Host gesendet werden. Die Ausgänge des Bausteins sind Steuersignale, die vom F-Host an das F-Modul gesendet werden.

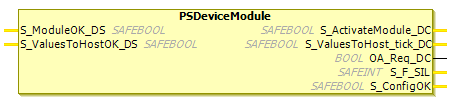

Abbildung 129. Funktionsbaustein PSDeviceModule

Tabelle 126. Eingänge (VAR_INPUT)

Name	Datentyp	Initialwert	Beschreibung
`S_ModuleOK_DS`	`SAFEBOOL`	`FALSE`	`TRUE`: Die Applikation meldet dem F-Host keinen Gerätefehler. `FALSE`: Die Applikation meldet dem F-Host einen Gerätefehler. Hinweis: Das Eingangssignal ist die Negation des in der Norm "IEC 61784-3-3: Industrial communication networks - Profiles -Part3" spezifizierten Eingangssignals `Device_Fault_DS`.
`S_ValuesToHostOK_DS`	`SAFEBOOL`	`FALSE`	`TRUE`: Die Ausgangssignale der Applikation ( = Eingangssignale für den F-Host) sind gültig. `FALSE`: Die Ausgangssignale der Applikation (= Eingangssignale für den F-Host) sind ungültig. Hinweis: Das Eingangssignal ist die Negation des in der Norm "IEC 61784-3-3: Industrial communication networks - Profiles -Part3" spezifizierten Eingangssignals `FV_activated_DS`.

Name

Datentyp

Initialwert

Beschreibung

S_ModuleOK_DS

SAFEBOOL

FALSE

TRUE: Die Applikation meldet dem F-Host keinen Gerätefehler.

FALSE: Die Applikation meldet dem F-Host einen Gerätefehler.

Hinweis: Das Eingangssignal ist die Negation des in der Norm "IEC 61784-3-3: Industrial communication networks - Profiles -Part3" spezifizierten Eingangssignals Device_Fault_DS.

S_ValuesToHostOK_DS

SAFEBOOL

FALSE

TRUE: Die Ausgangssignale der Applikation ( = Eingangssignale für den F-Host) sind gültig.

FALSE: Die Ausgangssignale der Applikation (= Eingangssignale für den F-Host) sind ungültig.

Hinweis: Das Eingangssignal ist die Negation des in der Norm "IEC 61784-3-3: Industrial communication networks - Profiles -Part3" spezifizierten Eingangssignals FV_activated_DS.

Tabelle 127. Ausgänge (VAR_OUTPUT)

Name	Datentyp	Initialwert	Beschreibung
`S_ActivateModule_DC`	`SAFEBOOL`	`FALSE`	`TRUE`: Die Eingangssignale (in die IEC-Applikation gemappte Variablen) des F-Moduls haben gültige Werte. `FALSE`: Die Eingangssignale (in die IEC-Applikation gemappte Variablen) des F-Moduls haben ungültige Werte. Hinweis: Das Ausgangssignal ist die Negation des in der Norm "IEC 61784-3-3: Industrial communication networks - Profiles -Part3" spezifizierten Ausgangssignals `activate_FV_DC`.
`S_ValuesToHost_tick_DC`	`SAFEBOOL`	`FALSE`	`TRUE`: Die Monitoring Number (MNR) hat sich geändert. Eine Beschreibung der Monitoring Number finden Sie in Monitoring Number (MNR) `FALSE`: Die Monitoring Number (MNR) hat sich nicht geändert.
`OA_Req_DC`	`BOOL`	`FALSE`	`TRUE`: Anforderung, dass eine Anwenderbestätigung angezeigt werden soll (optional) `FALSE`: Anforderung, dass keine Anwenderbestätigung angezeigt werden soll (optional)
`S_F_SIL`	`SAFEINT`	`0`	Safety-Integritätslevel. Wird in der Konfiguration beim F-Host als F-Parameter `F_SIL` für das F-Modul eingestellt `1`: SIL1 `2`: SIL2 `3`: SIL3 `4`: Kein SIL zugeordnet (zum Beispiel Prozessindustrie) `0`: Kein gültiger Wert verfügbar
`S_ConfigOK`	`SAFEBOOL`	`FALSE`	`TRUE`: Gültige F-Parameter für das F-Modul wurden vom F-Host empfangen. `FALSE`: Warten auf den Empfang der F-Parameter für das F-Modul vom F-Host
