SF_TestableSafetySensor

Tipp

Die Version des hier beschriebenen Bausteins entspricht der neuesten Version des Bausteins in der Versionsliste der Bausteine.

Anwendbare Sicherheits-Standards

SF_TestableSafetySensor ist ein zertifizierter PLCopen-Baustein. Detaillierte Informationen zu angewendeten Normen findet der Anwender bei "PLCopen - Technical Committee 5 - Safety Software".

Wichtig

Die in den Normen aufgeführten Anforderungen müssen vom Anwender erfüllt werden.

Interface-Beschreibung

Dieser Baustein dient dem periodischen Testen eines testbaren elektronischen/optischen Sensors oder einer berührungslos wirkenden Schutzeinrichtung (ESPE) vom Typ2. Der Baustein kann auch für externe testbare Sicherheitssensoren (ESPE: Elektro-sensitive Schutzeinrichtung, z. B. Lichtstrahl) verwendet werden. Er überwacht ferner den Status des Sicherheitssensors.

Tabelle 50. VAR_INPUT

Name	Datentyp	Initialwert	Beschreibung, Parameterwerte
`Activate`	`BOOL`	`FALSE`	Allgemeine Eingangsparameter
`S_OSSD_In`	`SAFEBOOL`	`FALSE`	Variable Status des Sensorausgangs, z. B. Lichtgitter. `FALSE`: Sicherheitssensor in Testzustand oder Anforderung für sicherheitsgerichtete Antwort. `TRUE`: Sensor im Status für normalen Betriebszustand
`StartTest`	`BOOL`	`FALSE`	Variable Eingang um Sensortest zu starten. Setzt `S_TestOut` und startet die interne Zeitüberwachungsfunktion des Bausteins. `FALSE`: Kein Test angefordert. `TRUE`: Test angefordert.
`TestTime`	`TIME`	`T#10ms`	Konstante. Bereich: `0 … 150 ms`. Testzeit für Sicherheitssensor. Der Vorsichtshinweis 'TestTime' ist zu beachten!
`NoExternalTest`	`BOOL`	`FALSE`	Konstante Zeigt an, ob externer, manueller Sensortest unterstützt wird. `FALSE`: Der externe, manuelle Sensortest wird unterstützt. Nach einem fehlerhaften automatischen Sensortest ist nur nach einer vollständigen manuellen Sensor-Schaltfolge, wieder ein automatischer Test möglich. `TRUE`: Der externe, manuelle Sensortest wird nicht unterstützt. Nach einem fehlerhaften automatischen Sensortest ist wieder ein automatischer Test möglich - ohne manueller Sensor-Schaltfolge.
`S_StartReset`	`SAFEBOOL`	`FALSE`	Allgemeine Eingangsparameter
`S_AutoReset`	`SAFEBOOL`	`FALSE`	Allgemeine Eingangsparameter
`Reset`	`BOOL`	`FALSE`	Allgemeine Eingangsparameter

TestTime

Für Entwickler im Extended Level gilt: der Eingang TestTime muss mit einem konstanten Wert beschaltet werden. Dieser Wert darf bei den Aufrufen nicht verändert werden!

Tabelle 51. VAR_OUTPUT

Name	Datentyp	Initialwert	Beschreibung, Parameterwerte
`Ready`	`BOOL`	`FALSE`	Allgemeine Ausgangsparameter
`S_OSSD_Out`	`SAFEBOOL`	`TRUE`	Sicherheitsgerichteter Ausgang, der den Status des ESPE anzeigt. `FALSE`: Der Sensor hat eine Anforderung für sicherheitsgerichtete Aktion, oder Testfehler. `TRUE`: Der Sensor hat keine Anforderung für sicherheitsgerichtete Aktion, UND kein Testfehler.
`S_TestOut`	`SAFEBOOL`	`TRUE`	Gekoppelt mit dem Testeingang des Sensors. Obwohl als `SAFEBOOL` spezifiziert, wird das Signal in der Praxis oft mit einem `BOOL`-Ausgang verbunden. `FALSE`: Testanforderung erteilt `TRUE`: Keine Testanforderung
`TestPossible`	`BOOL`	`FALSE`	Rückmeldungs-Signal zum Prozess. `FALSE`: Ein automatischer Sensortest ist nicht möglich. `TRUE`: Ein automatischer Sensortest ist möglich.
`TestExecuted`	`BOOL`	`FALSE`	Eine positive Signalflanke zeigt die erfolgreiche Ausführung des automatischen Sensortests an. `FALSE`: Ein automatischer Sensortest wurde noch nicht durchgeführt. Ein automatischer Sensortest ist aktiv. Ein automatischer Sensortest war fehlerhaft. `TRUE`: Ein Sensor-Test wurde erfolgreich durchgeführt.
`Error`	`BOOL`	`FALSE`	Allgemeine Ausgangsparameter
`DiagCode`	`WORD`	`16#0000`	Diagnose-Codes

Tipp

OSSD steht für: Output Signal Switching Device

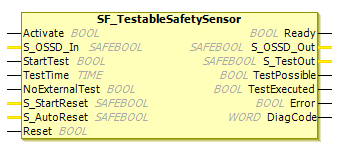

Abbildung 82. Baustein SF_TestableSafetySensor

Funktionale Beschreibung

Type 2 ESPE dient dem periodischen Testen. Es soll einen gefährlichen Fehler (zum Beispiel, Ausfall des Sensors, Antwortzeit überschreitet die spezifierte) entdecken. Das Testsignal soll die Betätigung des Messgeräts simulieren und die Dauer des periodischen Tests soll 150 ms nicht überschreiten. Der Test soll verifizieren, dass jeder Lichtstrahl in der Art und Weise arbeitet, wie es durch den Anwender festgelegt wurde. Wenn der Test durch ein externes, sicherheitsgerichtetes Steuerungssystem (z. B. eine Maschine) initiiert werden soll, sollte die ESPE mit geeigneten Eingabe-Einrichtungen (z. B. Terminal) ausgestattet sein.

Wichtig

Die ESPE muss entsprechend der Produktstandards und der geforderten Kategorien gemäß der Normen ausgewählt werden.

Es muss mit einer separaten Funktionalität überwacht werden, dass der Test innerhalb von angemessenen Intervallen initiiert wird.

Achtung

Die S_StartReset- und S_AutoReset-Eingänge sollen nur aktiviert werden, wenn sichergestellt ist, dass keine Gefährdung entstehen kann, wenn die S-SPS startet.

Prozedur. Testmodus

StartTest = TRUE: STestOut = FALSE. Start der Überwachungszeit
S_TestOut-Signal stoppt den Transmitter (Überwachung von TestTime zum ersten Mal gestartet)
S_OSSD_In wechselt von TRUE nach FALSE (Überwachung von TestTime zum zweiten Mal gestartet)
S_TestOut wechselt von FALSE nach TRUE
Start Transmitter
Sensor S_OSSD_In wechselt von FALSE nach TRUE
Stopp Überwachunszeit
S_OSSD_Out ist während des Testens auf TRUE

. Optionale Anlaufsperren

Anlaufsperre nach Aktivierung des Bausteins
Anlaufsperre nach Unterbrechung der Schutzeinrichtung

Statusdiagramm

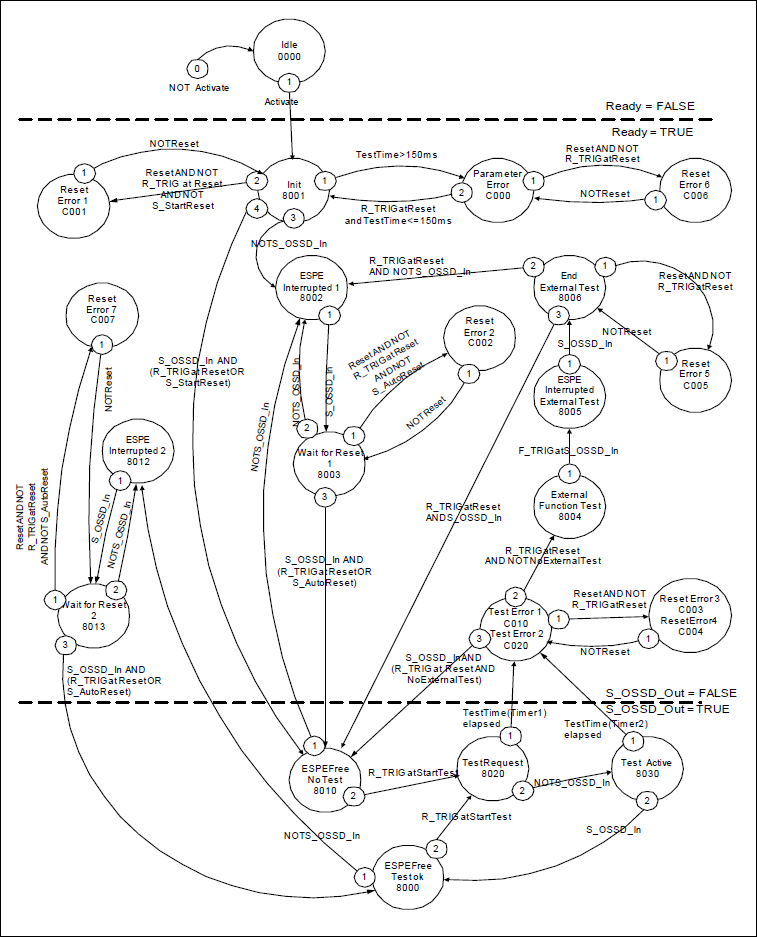

Abbildung 83. Statusdiagramm SF_TestableSafetySensor

Tipp

Anmerkung: Der Übergang von jedem Zustand zum Zustand Idle , bedingt durch Activate = FALSE, wird nicht gezeigt. In jedem Fall haben diese Übergänge die höchste Priorität.

Zeitdiagramm

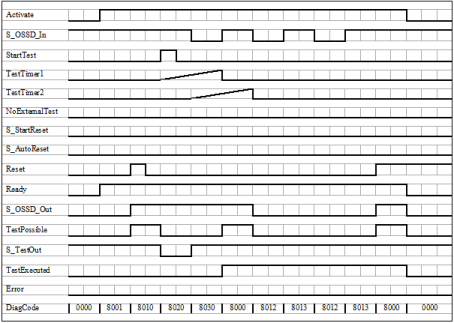

Abbildung 84. Zeitdiagramm SF_TestableSafetySensor

Fehlererkennung

Die folgenden Bedingungen forcieren einen Übergang in den Fehlerstatus:

Testzeitüberschreitung ohne verzögerte Sensorrückmeldung
Test ohne Sensorsignal-Rückmeldung
Ungültiges statisches Resetsignal im Prozess
Plausibilitätsprüfung der Einstellung derÜberwachungszeit

Fehlerverhalten

Bei einem Fehlerereignis wird der Ausgang S_OSSD_Out auf FALSE gesetzt und bleibt in diesem Zustand. Sobald der Fehler behoben wurde und der Sensor in Betrieb ist (S_OSSD_In = TRUE), entfernt ein Reset den Fehlerstatus und setzt den Ausgang S_OSSD_Out auf TRUE.

Wenn S_AutoReset = FALSE, wird eine steigende Triggerflanke an Reset gefordert.

Nach dem Übergang von S_OSSD_In nach TRUE, kann die optionale Anlaufsperre durch eine steigende Flanke am Reset-Eingang wieder gestartet werden.

Nach Aktivierung des Bausteins kann die optionale Anlaufsperre durch eine steigende Triggerflanke am Reset-Eingang wieder gestartet werden.

Bausteinspezifische Fehler- und Zustandcodes

Tabelle 52. Bausteinspezifische Fehlercodes

`DiagCode`	Statusname	Statusbeschreibung und Setzen des Ausgangs
`16#C000`	`Parameter Error`	Ungültiger Wert des Parameters TestTime Werte zwischen `0 ms` und `150 ms` sind möglich. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = TRUE`
`16#C001`	`Reset Error 1`	Statische Reset-Bedingung wurde nach Bausteinaktivierung entdeckt. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#C002`	`Reset Error 2`	Statische `Reset`-Bedingung wurde in Status `8003` entdeckt. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = TRUE`
`16#C003`	`Reset Error 3`	Statische Reset-Bedingung entdeckt in Status `C010` `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = TRUE`
`16#C004`	`Reset Error 4`	Statische Reset-Bedingung entdeckt in Status `C020` `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = TRUE`
`16#C005`	`Reset Error 5`	Statische Reset-Bedingung entdeckt in Status `8006` `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = TRUE`
`16#C006`	`Reset Error 6`	Statische Reset-Bedingung entdeckt in Status `C000` `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = TRUE`
`16#C007`	`Reset Error 7`	Statische Reset-Bedingung entdeckt in Status `8013` `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = TRUE` `Error = TRUE`
`16#C010`	`Test Error 1`	Testzeit abgelaufen in Status `8020` `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted= FALSE` `Error = TRUE`
`16#C020`	`Test Error 2`	Testzeit abgelaufen in Status `8030` `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted= FALSE` `Error = TRUE`

Tabelle 53. Bausteinspezifische Status-Codes

`DiagCode`	Statusname	Statusbeschreibung und Setzen des Ausgangs
`16#0000`	`Idle`	Der Baustein ist nicht aktiv (Grundzustand). `Ready = FALSE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8001`	`Init`	Eine Aktivierung wurde durch den Baustein entdeckt. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8002`	`ESPE Interrupted 1`	Der Baustein hat eine Sicherheitsanforderung entdeckt. Der Schalter ist noch nicht automatisch getestet worden. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8003`	`Wait for Reset 1`	Warten auf steigende Triggerflanke nach Status `16#8002`. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8004`	`External Function Test`	Der automatische Sensortest war fehlerhaft. Ein externer manueller Sensortest ist notwendig. Die Unterstützung für den notwendigen, externen manuellen Sensortest wurde am Baustein aktiviert (`NoExternalTest = FALSE`). Am Sensor ist eine negative Signalflanke gefordert. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8005`	`ESPE Interrupted` `External Test`	Der automatische Sensortest war fehlerhaft. Ein externer manueller Sensortest ist notwendig. Die Unterstützung für den notwendigen, externen manuellen Sensortest wurde am Baustein aktiviert (`NoExternalTest = FALSE`). Am Sensor ist eine `TRUE`-Signal gefordert. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8006`	`End External Test`	Der automatische Sensortest war fehlerhaft. Ein externer manueller Sensortest ist notwendig. Die Unterstützung für den notwendigen, externen manuellen Sensortest wurde am Baustein aktiviert (`NoExternalTest = FALSE`). Der externe manuelle Test ist vollständig. Der Baustein entdeckte einen vollständigen Sensor-Schaltzyklus (extern kontrolliert). `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8010`	`ESPE Free No Test`	Der Baustein hat keine Sicherheitsanforderung entdeckt. Der Sensor wurde nicht automatisch getestet. `Ready = TRUE` `S_OSSD_Out = TRUE` `S_TestOut = TRUE` `TestPossible = TRUE` `TestExecuted = FALSE` `Error = FALSE`
`16#8020`	`Test Request`	Der automatische Sensortest ist aktiv. Test Timer ist das erste Mal gestartet. Das Transmitter-Signal wurde durch den Baustein ausgeschaltet. Das Signal des Empfängers muss dem Signal des Transmitters folgen. `Ready = TRUE` `S_OSSD_Out = TRUE` `S_TestOut = FALSE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8030`	`Test Active`	Der automatische Sensortest ist aktiv. Der Test Timer ist das zweite Mal gestartet. Das Transmitter-Signal des Sensors wurde durch den Baustein eingeschalten. Das Signal des Empfängers muss dem Signal des Transmitters folgen. `Ready = TRUE` `S_OSSD_Out = TRUE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted = FALSE` `Error = FALSE`
`16#8000`	`ESPE Free Test ok`	Der Baustein hat keine Sicherheitsanforderung entdeckt. Der Sensor wurde automatisch getestet. `Ready = TRUE` `S_OSSD_Out = TRUE` `S_TestOut = TRUE` `TestPossible = TRUE` `TestExecuted =TRUE` `Error = FALSE`
`16#8012`	`ESPE Interrupted 2`	Der Baustein hat eine Sicherheitsanforderung entdeckt. Der Schalter wurde automatisch getestet. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted =TRUE` `Error = FALSE`
`16#8013`	`Wait for Reset 2`	Warten auf eine steigende Triggerflanke von Reset nach Status `16#8012`. `Ready = TRUE` `S_OSSD_Out = FALSE` `S_TestOut = TRUE` `TestPossible = FALSE` `TestExecuted =TRUE` `Error = FALSE`
