SF_ESPE (Electro-Sensitive Protective Equipment)
Tipp
Die Version des hier beschriebenen Bausteins entspricht der neuesten Version des Bausteins in der Versionsliste der Bausteine
Anwendbare Sicherheits-Standards
SF_ESPE ist ein zertifizierter PLCopen-Baustein. Detaillierte Informationen zu angewendeten Normen findet der Anwender bei "PLCopen - Technical Committee 5 - Safety Software".
Wichtig
Die in den Normen aufgeführten Anforderungen müssen vom Anwender erfüllt werden.

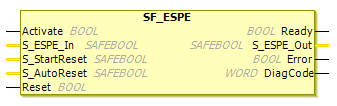

Interface Beschreibung
Dieser sicherheitsgerichtete Baustein dient zur Überwachung einer berührungslos wirkenden Schutzeinrichtung.
Name | Datentyp | Initialwert | Beschreibung, Parameterwerte |
|---|---|---|---|
|
|
| |
|
|
| Eingang, der Sicherheit anfordert. Variable
Sicherheitssteuerung muss eine sehr kurze Unterbrechung des Sensors entdecken können, wenn die |
|
|
| |
|
|
| |
|
|
|
Name | Datentyp | Initialwert | Beschreibung, Parameterwerte |
|---|---|---|---|
|
|
| |
|
|
| Ausgang für sicherheitsgerichtete Antwort
Anforderung für sicherheitsgerichtete Antwort (zum Beispiel Reset erforderlich oder interne Fehler aktiv)
|
|
|
| |
|
|
|
Funktionale Beschreibung SF_ESPE
Dieser Baustein ist ein sicherheitsgerichteter Baustein um berührungslos wirkende Schutzeinrichtungen (ESPE) zu überwachen. Seine Funktion ist identisch mit SF_EmergencyStop. Das S_ESPE_Out-Ausgangssignal wird auf FALSE gesetzt, sobald das S_ESPE_In-Eingangssignal FALSE wird. Das S_ESPE_Out-Ausgangssignal wird nur dann auf TRUE gesetzt, wenn der S_ESPE_In-Eingang TRUE ist und ein Reset erfolgt. Der aktive Reset hängt von den definierten Eingängen S-StartReset, S_AutoReset und Reset ab.
Wenn S_AutoReset = TRUE: Bestätigung ist automatisch.
Wenn S_AutoReset = FALSE: Eine steigende Triggerflanke am Reset-Eingang muss für die Bestätigung der Freigabe verwendet werden.
Wenn S_StartReset = TRUE: Bestätigung ist automatisch, wenn die S-SPS das erste Mal gestartet wird.
Wenn S_StartReset = FALSE: Eine steigende Triggerflanke am Reset-Eingang muss für die Bestätigung der Freigabe verwendet werden.
Achtung
Die S_StartReset- und S_AutoReset-Eingänge sollen nur aktiviert werden, wenn sichergestellt ist,dass keine Gefährdung entstehen kann, wenn die S-SPS startet.
Tipp
Die Funktion der Bausteine SF_ESPE und SF_EmergencyStop ist identisch. Deshalb wird für weitere Details auf den Baustein SF_EmergencyStop (Funktionale Beschreibung) verwiesen.
