SF_Antivalent

Tipp

Die Version des hier beschriebenen Bausteins entspricht der neuesten Version des Bausteins in der Versionsliste der Bausteine.

Anwendbare Sicherheits-Standards

SF_Antivalent ist ein zertifizierter PLCopen-Baustein. Detaillierte Informationen zu angewendeten Normen findet der Anwender bei "PLCopen - Technical Committee 5 - Safety Software".

Wichtig

Die in den Normen aufgeführten Anforderungen müssen vom Anwender erfüllt werden.

Interface Beschreibung

Dieser Baustein verknüpft zwei antivalente SAFEBOOL-Eingänge (NO/NC Paar) zu einem SAFEBOOL-Ausgang unter Diskrepanzzeit-Überwachung. Da dieser Baustein keine Restart-Anlaufsperre besitzt, sollte er nicht stand-alone verwendet werden. Es ist erforderlich, den Ausgang mit anderen sicherheitsgerichteten Funktionalitäten zu verbinden.

Tabelle 19. VAR_INPUT

Name	Datentyp	Initialwert	Beschreibung, Parameterwerte
`Activate`	`BOOL`	`FALSE`	siehe Allg. Regeln für sicherheitsgerichtete Funktionsbausteine (General Rules for Safety Related Function Blocks)
`S_ChannelNC`	`SAFEBOOL`	`FALSE`	Variable `NC` bedeutet `Normally Closed`. Eingang für `NC`-Verbindung `FALSE`: Kontakt `NC` offen `TRUE`: Kontakt `NC` geschlossen
`S_ChannelNO`	`SAFEBOOL`	`TRUE`	Variable `NO` bedeutet `Normally Open`. Eingang für `NO`-Verbindung `FALSE`: Kontakt `NO` offen `TRUE`: Kontakt `NO` geschlossen
`DiscrepancyTime`	`TIME`	`T#0ms`	Konstante Maximale Überwachungszeit für Diskrepanzzustand beider Eingänge Der Vorsichtshinweis `DiscrepancyTime` ist zu beachten!

DiscrepancyTime

Für Entwickler im Extended Level gilt: der Eingang DiscrepancyTime muss mit einem konstanten Wert beschaltet werden. Das heißt, der Wert darf bei den Aufrufen nicht verändert werden!

Tabelle 20. VAR_OUTPUT

Name	Datentyp	Initialwert	Beschreibung, Parameterwerte
`Ready`	`BOOL`	`FALSE`	Allgemeine Ausgangsparameter
`S_AntivalentOut`	`SAFEBOOL`	`FALSE`	Sicherheitsgerichteter Ausgang `FALSE`: Mindestens ein Eingangssignal ist „nicht aktiv“, oder Statusänderung außerhalb der Überwachungszeit `TRUE`: Beide Eingangssignale „aktiv“ und Statusänderung innerhalb der Überwachungszeit.
`Error`	`BOOL`	`FALSE`	Allgemeine Ausgangsparameter
`DiagCode`	`WORD`	`16#0000`	Diagnosecodes

Tipp

„Antivalent“ bedeutet, dass sich während des normalen Ablaufs die zwei Eingänge zur selben Zeit in entgegengesetzten Zuständen befinden. Dies wird manchmal auch als „komplementär“ oder „nicht equivalent“ bezeichnet.

Abbildung 54. Baustein SF_Antivalent

Funktionale Beschreibung

Dieser Baustein verarbeitet zwei antivalente SAFEBOOL-Eingänge zu einem SAFEBOOL-Ausgang unter Diskrepanzzeit-Überwachung. Beide Eingänge sind voneinander abhängig. Der Ausgang des Bausteins zeigt das Auswertungsergebnis beider Kanäle an.

Wenn S_AntivalentOut = TRUE ist und sich einer der sicherheitsbezogenen Eingänge ändert, schaltet der Ausgang sofort auf FALSE.

Diskrepanzzeit-Überwachung: Die Diskrepanzzeit ist die maximale Zeitspanne, in der beide Eingänge den gleichen Zustand haben dürfen (diese bedeutet, dass entweder beide Eingänge auf TRUE oder beide auf FALSE sind), ohne dass der Baustein einen Fehler entdeckt. Die Diskrepanzzeit-Überwachung startet, wenn sich der Zustand eines Eingangs ändert. Der Baustein entdeckt einen Fehler, wenn beide Eingänge nach Ablauf der Diskrepanzzeit den gleichen Wert aufweisen.

Die Eingänge müssen symmetrisch geschalten werden. Dies bedeutet, dass die Überwachung sowohl für das Umschalten der Eingänge auf TRUE als auch für das Umschalten auf FALSE durchgeführt wird.

Tabelle 21. Logiktabelle Ein-/Ausgänge

Eingänge				Ausgänge
`Activate`	`S_ChannelNC`	`S_ChannelNO`	`DiscrepancyTime`	`Ready`	`S_AntivalentOut`	`Error`	`DiagCode`
`FALSE`	`FALSE`	`TRUE`	nicht gestartet	`FALSE`	`FALSE`	`FALSE`	`16#0000`
`TRUE`	`FALSE`	`TRUE`	nicht gestartet	`TRUE`	`FALSE`	`FALSE`	`16#8001`
`TRUE`	`FALSE -> TRUE`	`TRUE`	gestartet	`TRUE`	`FALSE`	`FALSE`	`16#8004`
`TRUE`	`TRUE`	`TRUE -> FALSE`	gestartet	`TRUE`	`TRUE`	`FALSE`	`16#8000`
`TRUE`	`TRUE`	`FALSE`	nicht gestartet	`TRUE`	`TRUE`	`FALSE`	`16#8000`
`TRUE`	`TRUE`	`FALSE -> TRUE`	gestartet	`TRUE`	`FALSE`	`FALSE`	`16#800165`
`TRUE`	`TRUE -> FALSE`	`TRUE`	gestartet	`TRUE`	`FALSE`	`FALSE`	`16#8001`
`TRUE`	`FALSE`	`TRUE`	nicht gestartet	`TRUE`	`FALSE`	`FALSE`	`16#8001`
`TRUE`	`FALSE`	`TRUE -> FALSE`	gestartet	`TRUE`	`FALSE`	`FALSE`	`16#8014`
`TRUE`	`FALSE -> TRUE`	`FALSE`	gestartet	`TRUE`	`TRUE`	`FALSE`	`16#8000`
`TRUE`	`TRUE -> FALSE`	`FALSE`	gestartet	`TRUE`	`FALSE`	`FALSE`	`16#8005`
`TRUE`	`FALSE`	`FALSE -> TRUE`	gestartet	`TRUE`	`FALSE`	`FALSE`	`16#8001`

Tipp

In der Logiktabelle steht der Pfeil -> für einen Übergang. TRUE -> FALSE bedeutet, dass sich der Wert der Variablen von TRUE auf FALSE ändert.

Statusdiagramm

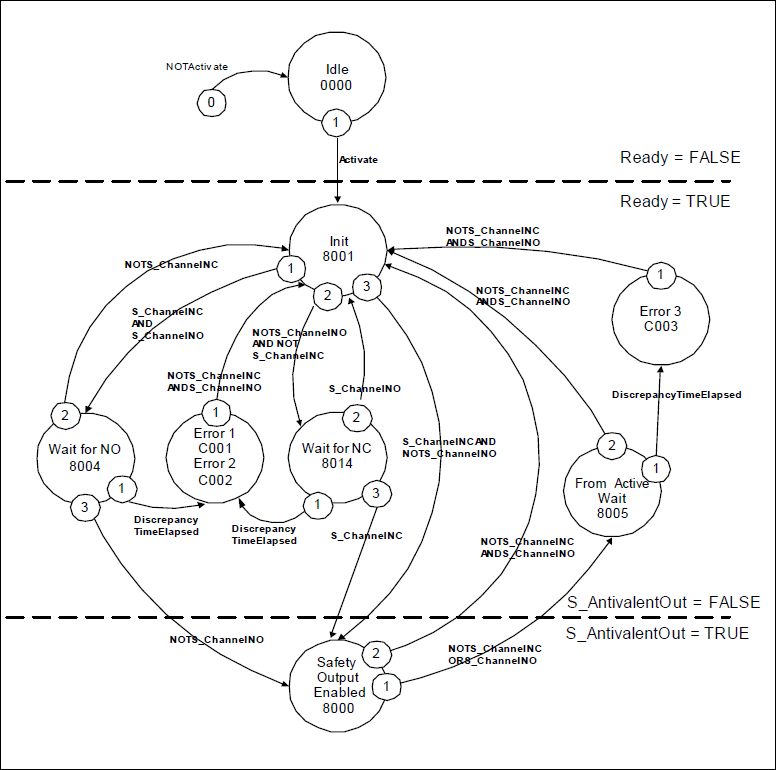

Abbildung 55. Statusdiagramm SF_Antivalent

Tipp

Anmerkung: Der Übergang von jedem Zustand zum Zustand Idle, bedingt durch Activate = FALSE, wird nicht gezeigt. In jedem Fall haben diese Übergänge die höchste Priorität.

Typische Zeitdiagramme

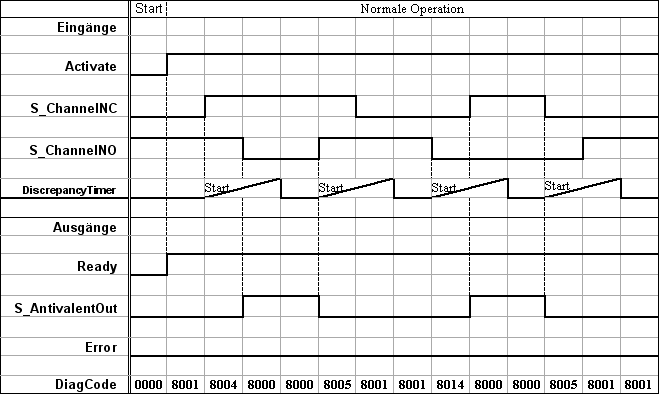

Abbildung 56. Zeitdiagramm1 SF_Antivalent.png

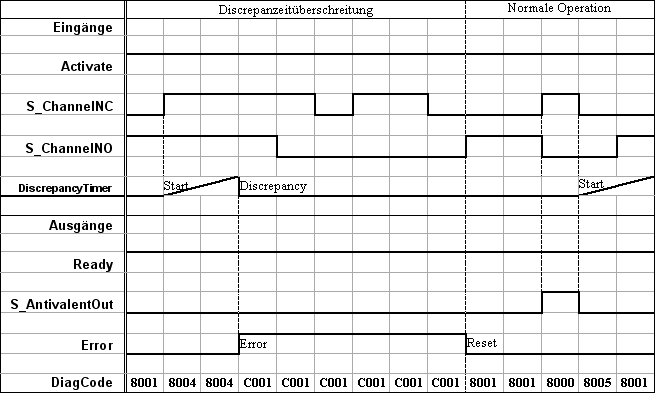

Abbildung 57. Zeitdiagramm2 SF_Antivalent.png

Fehlererkennung

Der Baustein überwacht die Diskrepanzzeit zwischen Kanal NO und Kanal NC.

Fehlerverhalten

Der Ausgang S_AntivalentOut wird auf FALSE gesetzt. Error wird auf TRUE gesetzt. DiagCode zeigt die Fehlerzustände an. Es gibt keinen als Eingang definierten Reset, der mit dem Reset eines Fehlers gekoppelt ist. Sobald ein Set von Eingangswerten mit korrektem S_AntivalentOut anliegt, ist Error wieder FALSE.

Bausteinspezifische Fehler- und Zustandcodes

Tabelle 22. Bausteinspezifische Fehlercodes

DiagCode	Statusname	Statusbeschreibung und Setzen des Ausgangs
`16#C001`	`Error 1`	Diskrepanzzeit abgelaufen in Status `16#8004` `Ready = TRUE` `S_AntivalentOut = FALSE` `Error = TRUE`
`16#C002`	`Error 2`	Diskrepanzzeit abgelaufen in Status `16#8014` `Ready = TRUE` `S_AntivalentOut = FALSE` `Error = TRUE`
`16#C003`	`Error 3`	Diskrepanzzeit abgelaufen in Status `16#8005` `Ready = TRUE` `S_AntivalentOut = FALSE` `Error = TRUE`

DiagCode

Statusname

Statusbeschreibung und Setzen des Ausgangs

16#C001

Error 1

Diskrepanzzeit abgelaufen in Status 16#8004

Ready = TRUE

S_AntivalentOut = FALSE

Error = TRUE

16#C002

Error 2

Diskrepanzzeit abgelaufen in Status 16#8014

Ready = TRUE

S_AntivalentOut = FALSE

Error = TRUE

16#C003

Error 3

Diskrepanzzeit abgelaufen in Status 16#8005

Ready = TRUE

S_AntivalentOut = FALSE

Error = TRUE

Tabelle 23. Bausteinspezifische Status-Codes

DiagCode	Statusname	Statusbeschreibung und Setzen des Ausgangs
`16#0000`	`Idle`	Der Baustein ist nicht aktiv (Grundzustand) `Ready = FALSE` `S_AntivalentOut =FALSE` `Error = FALSE`
`16#8001`	`Init`	Eine Aktivierung wurde durch den Baustein entdeckt und der Baustein ist jetzt aktiviert. `Ready = TRUE` `S_AntivalentOut = FALSE` `Error = FALSE`
`16#8000`	`Safety Output Enabled`	Die Einänge sind im Antivalent-Modus auf aktiv geschalten. `Ready =TRUE` `S_AntivalentOut = TRUE` `Error = FALSE`
`16#8004`	`Wait for NO`	`ChannelNC` ist auf `TRUE` umgeschalten worden - Warten bis `ChannelNO` auf `FALSE` umgeschalten wird; Diskrepanz-Timer gestartet. `Ready = TRUE` `S_AntivalentOut = FALSE` `Error = FALSE`
`16#8014`	`Wait for NC`	`ChannelNO` ist auf `FALSE` umgeschalten worden - Warten bis `ChannelNC` auf `TRUE` umgeschalten wird; Diskrepanz-Timer gestartet. `Ready = TRUE` `S_AntivalentOut = FALSE` `Error = FALSE`
`16#8005`	`From Active Wait`	Ein Kanal ist auf inaktiv umgeschalten worden; Warten, dass der zweite Kanal auch auf inaktiv geschalten wird. `Ready = TRUE` `S_AntivalentOut = FALSE` `Error = FALSE`
