SF_Equivalent

Tipp

Die Version des hier beschriebenen Bausteins entspricht der neuesten Version des Bausteins in der Versionsliste der Bausteine

Anwendbare Sicherheits-Standards

SF_Equivalent ist ein zertifizierter PLCopen-Baustein. Detaillierte Informationen zu angewendeten Normen findet der Anwender bei "PLCopen - Technical Committee 5 - Safety Software".

Wichtig

Die in den Normen aufgeführten Anforderungen müssen vom Anwender erfüllt werden.

Interface Beschreibung

Dieser Baustein verknüpft zwei äquivalente SAFEBOOL-Eingänge (beide NO oder NC) zu einem SAFEBOOL-Ausgang unter Diskrepanzzeit-Überwachung. Da dieser Baustein keine Restart-Anlaufsperre besitzt, sollte er nicht stand-alone verwendet werden. Es ist erforderlich, den Ausgang mit anderen sicherheitsgerichteten Funktionalitäten zu verbinden.

Tabelle 14. VAR_INPUT

Name	Datentyp	Initialwert	Beschreibung, Parameterwerte
`Activate`	`BOOL`	`FALSE`	Allgemeine Eingangsparameter
`S_ChannelA`	`SAFEBOOL`	`FALSE`	Variable Eingang `A` für logische Verbindung `FALSE`: Kontakt `A` offen `TRUE`: Kontakt `A` geschlossen
`S_ChannelB`	`SAFEBOOL`	`FALSE`	Variable Eingang `B` für logische Verbindung `FALSE`: Kontakt `B` offen `TRUE`: Kontakt `B` geschlossen
`DiscrepancyTime`	`TIME`	`T#0ms`	Konstante Maximale Überwachungszeit für Diskrepanz-Zustand beider Eingänge Der Vorsichtshinweis `DiscrepancyTime` ist zu beachten!

DiscrepancyTime

Für Entwickler im Extended Level gilt: der Eingang DiscrepancyTime muss mit einem konstanten Wert beschaltet werden. D. h. der Wert darf bei den Aufrufen nicht verändert werden!

Tabelle 15. VAR_OUTPUT

Name	Datentyp	Initialwert	Beschreibung, Parameterwerte
`Ready`	`BOOL`	`FALSE`	Allgemeine Ausgangsparameter
`S_EquivalentOut`	`SAFEBOOL`	`FALSE`	Sicherheitsgerichteter Ausgang `FALSE`: Mindestens ein Eingangssignal = „`FALSE`“ oder Statusänderung außerhalb der Überwachungszeit. `TRUE`: Beide Eingangssignale sind „aktiv“ und Statusänderung innerhalb der Überwachungszeit
`Error`	`BOOL`	`FALSE`	Allgemeine Ausgangsparameter

Abbildung 51. Baustein SF_Equivalent

Funktionale Beschreibung

Dieser Baustein verknüpft zwei äquivalente SAFEBOOL-Eingänge (beide NO oder NC) zu einem SAFEBOOL-Ausgang unter Diskrepanzzeit-Überwachung. Die beiden Kanäle A und B sind voneinander abhängig. Der Ausgang des Bausteins zeigt das Auswertungsergebnis beider Kanäle an.

Wenn sich das Signal eines Kanals von TRUE auf FALSE ändert, schaltet der Ausgang aus Sicherheitsgründen sofort ab (FALSE).

Diskrepanzzeit-Überwachung: Die Diskrepanzzeit ist die maximale Zeitspanne, in der beide Eingänge unterschiedliche Zustände haben dürfen, ohne dass der Baustein einen Fehler entdeckt. Die Diskrepanzzeit-Überwachung startet, wenn sich der Zustand eines Eingangs ändert. Der Baustein entdeckt dann einen Fehler, wenn beide Eingänge nach Ablauf der Diskrepanzzeit unterschiedliche Zustände haben.

Beide Eingänge müssen symmetrisch geschalten werden. Das bedeutet, dass das Monitoring für beide Eingänge sowohl für das Umschalten von TRUE auf FALSE, als auch für das Umschalten von FALSE auf TRUE durchgeführt wird.

Tabelle 16. Logiktabelle Ein-/Ausgänge

Eingänge				Ausgänge
`Activate`	`S_ChannelNCS`	`S_ChannelNO`	`DiscrepancyTime`	`Ready`	`S_EquivalentOut`	`Error`	`DiagCode`
`FALSE`	`FALSE`	`TRUE`	nicht gestartet	`FALSE`	`FALSE`	`FALSE`	`0000`
`TRUE`	`FALSE`	`FALSE`	nicht gestartet	`TRUE`	`FALSE`	`FALSE`	`8001`
`TRUE`	`TRUE`	`FALSE`	gestartet	`TRUE`	`FALSE`	`FALSE`	`8004`
`TRUE`	`TRUE`	`FALSE -> TRUE`	gestartet	`TRUE`	`TRUE`	`FALSE`	`8000`
`TRUE`	`TRUE`	`TRUE`	nicht gestartet	`TRUE`	`TRUE`	`FALSE`	`8000`
`TRUE`	`TRUE`	`TRUE -> FALSE`	gestartet	`TRUE`	`FALSE`	`FALSE`	`8005`
`TRUE`	`TRUE -> FALSE`	`FALSE`	gestartet	`TRUE`	`FALSE`	`FALSE`	`8001`
`TRUE`	`FALSE`	`FALSE -> TRUE`	gestartet	`TRUE`	`FALSE`	`FALSE`	`8014`
`TRUE`	`FALSE -> TRUE`	`TRUE`	gestartet	`TRUE`	`TRUE`	`FALSE`	`8000`

Tipp

In der Logiktabelle steht der Pfeil -> für einen Übergang. TRUE -> FALSE bedeutet, dass sich der Wert der Variablen von TRUE auf FALSE ändert.

Statusdiagramm

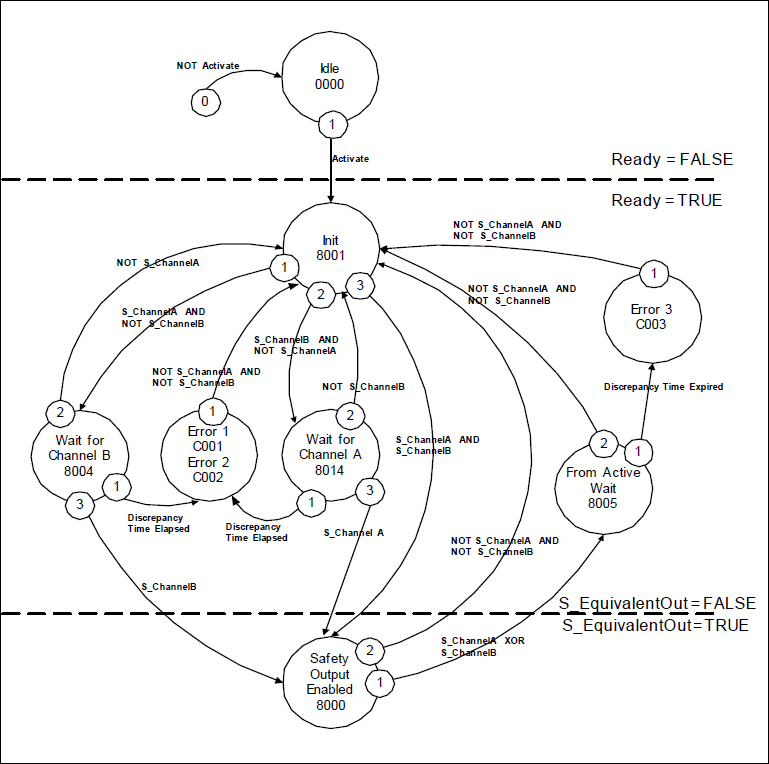

Abbildung 52. Statusdiagramm SF_Equivalent

Tipp

Anmerkung: Der Übergang von jedem Zustand zum Zustand Idle, bedingt durch Activate = FALSE, wird nicht gezeigt. In jedem Fall haben diese Übergänge die höchste Priorität.

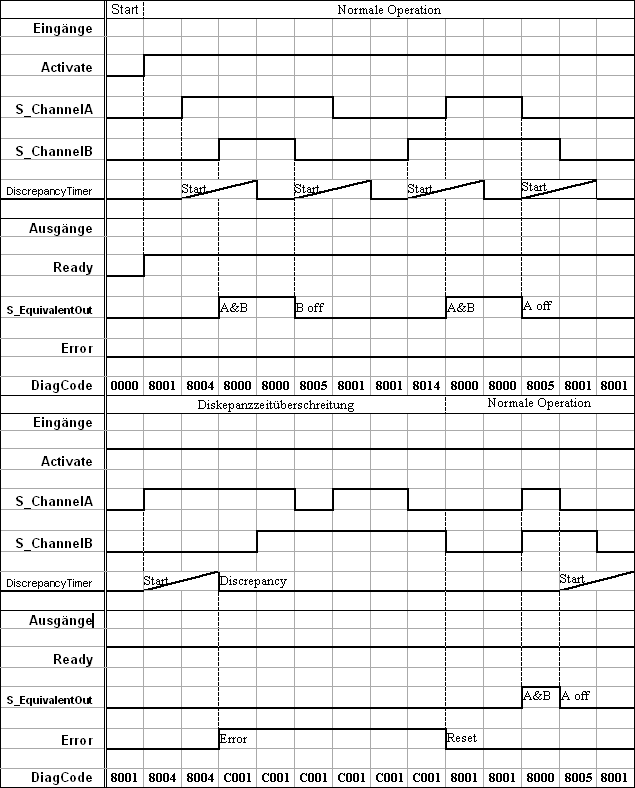

Abbildung 53. Zeitdiagramm1 SF_Equivalent

Fehlererkennung

Der Baustein überwacht die Diskrepanzzeit zwischen Kanal A und Kanal B, sowohl wenn auf TRUE, als auch wenn auf FALSE umgeschalten wird.

Fehlerverhalten

S_EquivalentOut wird auf FALSE gesetzt. Error wird auf TRUE gesetzt. DiagCode zeigt den Fehlerstatus an. Es gibt keinen als Eingang definierten Reset, der mit dem Reset eines Fehlers gekoppelt ist. Sobald ein Set von Eingangswerten mit korrektem S_EquivalentOut anliegt, ist Error wieder FALSE.

Bausteinspezifische Fehler- und Statuscodes

Tabelle 17. Bausteinspezifische Fehlercodes

`DiagCode`	Statusname	Statusbeschreibung und Setzen des Ausgangs
`16#C001`	`Error 1`	Diskrepanzzeit abgelaufen in Status `8004` `Ready = TRUE` `S_EquivalentOut = FALSE` `Error = TRUE`
`16#C002`	`Error 2`	Diskrepanzzeit abgelaufen in Status `8014` `Ready = TRUE` `S_EquivalentOut = FALSE` `Error = TRUE`
`16#C003`	`Error 3`	Diskrepanzzeit abgelaufen in Status `8005` `Ready = TRUE` `S_EquivalentOut = FALSE` `Error = TRUE`

DiagCode

Statusname

Statusbeschreibung und Setzen des Ausgangs

16#C001

Error 1

Diskrepanzzeit abgelaufen in Status 8004

Ready = TRUE

S_EquivalentOut = FALSE

Error = TRUE

16#C002

Error 2

Diskrepanzzeit abgelaufen in Status 8014

Ready = TRUE

S_EquivalentOut = FALSE

Error = TRUE

16#C003

Error 3

Diskrepanzzeit abgelaufen in Status 8005

Ready = TRUE

S_EquivalentOut = FALSE

Error = TRUE

Tabelle 18. Baustein-spezifische Status-Codes

`DiagCode`	Statusname	Statusbeschreibung und Setzen des Ausgangs
`16#0000`	`Idle`	Der Baustein ist nicht aktiv (Grundzustand) `Ready = FALSE` `S_EquivalentOut =FALSE` `Error = FALSE`
`16#8001`	`Init`	Der Baustein wurde aktiviert. `Ready = TRUE` `S_EquivalentOut = FALSE` `Error = FALSE`
`16#8000`	`Safety Output Enabled`	Die Eingänge sind im Äquivalent-Modus auf `TRUE` geschalten `Ready =TRUE` `S_EquivalentOut = TRUE` `Error = FALSE`
`16#8004`	`Wait for Channel B`	Kanal `A` ist auf `TRUE` umgeschalten worden - Warten auf Kanal `B`; Diskrepanz-Timer gestartet. `Ready = TRUE` `S_EquivalentOut = FALSE` `Error = FALSE`
`16#8014`	`Wait for Channel A`	Kanal `B` ist auf `TRUE` umgeschalten worden -Warten auf Kanal `A`; Diskrepanz-Timer gestartet. `Ready = TRUE` `S_EquivalentOut = FALSE` `Error = FALSE`
`16#8005`	`From Active Wait`	Ein Kanal ist auf `FALSE` umgeschalten worden; Warten, dass der andere Kanal auf `FALSE` geschalten wird, Diskrepanz-Timer gestartet. `Ready = TRUE` `S_EquivalentOut = FALSE` `Error = FALSE`
