AS-Flags

AS-Flags sind implizit erzeugte Variablen mit vordefinierten Namen, die die Funktionen zur Steuerung und Diagnose von AS-Diagrammen bereitstellen. Mithilfe dieser Flags können Sie Transitionen gezielt auslösen.

Beispielsweise

Zeitüberschreitungen erkennen
Schrittketten zurücksetzen
Tippbetrieb aktivieren

Für den Zugriff auf diese Variablen müssen die entsprechenden Flags deklariert und aktiviert werden.

Name	Datentyp	Beschreibung
`SFCInit`	`BOOL`	`TRUE`: Setzt den Ablauf auf den Initialschritt zurück. Die anderen AS-Flags werden ebenfalls zurückgesetzt (Initialisierung). Solange die Variable `TRUE` ist, bleibt der Initialschritt gesetzt (aktiv), wird aber nicht ausgeführt. Erst wenn Sie `SFCInit` wieder auf `FALSE` setzen, wird der Baustein normal weiter bearbeitet.
`SFCReset`	`BOOL`	Verhält sich ähnlich wie `SFCInit` Im Unterschied dazu wird nach der Initialisierung der Initialschritt allerdings weiter ausgeführt. So können Sie beispielsweise im Initialschritt das `SFCReset`-Flag gleich wieder auf `FALSE` setzen.
`SFCError`	`BOOL`	Wird `TRUE`, wenn in einem AS-Diagramm eine Zeitüberschreitung aufgetreten ist. Wenn im Programm nach der ersten Zeitüberschreitung eine weitere auftritt, wird diese nur dann erkannt, wenn die Variable `SFCError` zuvor zurückgesetzt wurde. Andernfalls bleibt das Flag gesetzt und weitere Zeitüberschreitungen werden nicht erneut registriert. Die Deklaration von `SFCError` ist Voraussetzung für das Funktionieren der weiteren Flag-Variablen zur Überwachung des zeitlichen Ablaufs: `SFCErrorStep`, `SFCErrorPOU`, `SFCQuitError`
`SFCEnableLimit`	`BOOL`	Dient dem gezielten Einschalten (`TRUE`) und Ausschalten (`FALSE`) der Kontrolle für Zeitüberschreitungen in Schritten durch `SFCError` Wenn Sie diese Variable deklarieren und aktivieren (AS-Einstellungen), müssen Sie sie auch auf `TRUE` setzen, damit `SFCError` arbeitet, ansonsten werden Zeitüberschreitungen ignoriert. Die Verwendung kann beispielsweise bei Inbetriebnahme oder Handbetrieb nützlich sein. Wenn Sie die Variable nicht deklarieren, arbeitet `SFCError` automatisch. Voraussetzung ist die Deklaration von `SFCError`.
`SFCErrorStep`	`STRING`	Speichert den Namen des Schritts, der eine durch `SFCError` registrierte Zeitüberschreitung verursacht hat Der Name wird solange bewahrt, bis der registrierte Schrittfehler mit Hilfe von `SFCQuitError` (`FALSE` -> `TRUE`) zurückgesetzt wird. Voraussetzung ist die Deklaration von `SFCError`.
`SFCErrorPOU`	`STRING`	Speichert im Falle einer Zeitüberschreitung den Namen des Bausteins, in dem eine durch `SFCError` registrierte Zeitüberschreitung aufgetreten ist. Der Name wird gespeichert, bis die Zeitüberschreitung durch `SFCQuitError` zurückgesetzt wird. Voraussetzung ist die Deklaration von `SFCError`.
`SFCQuitError`	`BOOL`	Solange diese boolesche Variable `TRUE` ist, wird die Abarbeitung des AS-Diagramms angehalten. Eine eventuelle Zeitüberschreitung, gespeichert in der Variablen `SFCError`, wird dabei zurückgesetzt. Wenn Sie die Variable wieder auf `FALSE` setzen, werden alle bisherigen Zeiten in den aktiven Schritten zurückgesetzt. Voraussetzung ist die Deklaration von `SFCError`.
`SFCPause`	`BOOL`	Solange diese Variable `TRUE` ist, wird die Abarbeitung des AS-Diagramms angehalten.
`SFCTrans`	`BOOL`	Wird `TRUE`, wenn eine Transition schaltet.
`SFCCurrentStep`	`STRING`	Zeigt den Namen des gerade aktiven Schritts an, unabhängig von der Zeitüberwachung Bei einer Parallelverzweigung wird immer der Name des Schritts des äußersten rechten Zweigs gespeichert.
`SFCTip` `SFCTipMode`	`BOOL`	`TRUE`: Aktiviert den Tippbetrieb des AS-Bausteins Wenn Sie den Tippbetrieb durch `SFCTipMode := TRUE` aktivieren, kann nur zum nächsten Schritt weiter geschaltet werden, indem Sie `SFCTip` auf `TRUE` setzen. Solange Sie `SFCTipMode` auf `FALSE` setzen, kann zusätzlich auch über die Transitionen weiter geschaltet werden.
`SFCErrorAnalyzation`		Enthält als Zeichenkette alle Variablen, die zum Gesamtwert `TRUE` von `SFCError` beitragen (Zeitüberschreitung in einem Schritt) `SFCError` muss dazu aktiviert sein. `SFCErrorAnalyzation` verwendet dazu implizit die Funktion des Bausteins `AnalyzeExpression` der Bibliothek Analyzation. Zur erweiterten Konfiguration der Analyse sehen Sie auch: AS
`SFCErrorAnalyzationTable`		Enthält in einer Tabelle die Variablen, die zum Gesamtwert `TRUE` von `SFCError` beitragen (Zeitüberschreitung in einem Schritt) `SFCError` muss dazu aktiviert sein. `SFCErrorAnalyzationTable` verwendet dazu implizit die Funktion des Bausteins `AnalyzeExpressionTable` der Bibliothek Analyzation. Zur erweiterten Konfiguration der Analyse sehen Sie auch: AS

Implizite Erzeugung der AS-Flags

AS-Flags werden automatisch deklariert, wenn Sie die entsprechende Option aktiviert haben. Diese Option können Sie im Eigenschaften-Dialog AS-Einstellungen für einzelne Bausteine oder im Projekteinstellungen-Dialog AS für alle AS-Bausteine im Projekt setzen.

Tipp

Die AS-Einstellungen der AS-Flags von einzelnen Bausteinen sind nur wirksam, wenn Sie die Option Voreinstellungen verwenden nicht aktiviert haben. Wenn Sie diese Option aktiviert haben, dann gelten die Einstellungen, die in den Projekteinstellungen definiert sind.

Tipp

AS-Flags, die Sie im AS-Einstellungen-Dialog deklariert haben, sind nur in der Online-Ansicht des AS-Bausteins sichtbar.

Tipp

In den AS-Elementeigenschaften können Sie festlegen, ob für ein Flag eine Symboldefinition in die Symbolkonfiguration exportiert werden soll.

Explizite Erzeugung der AS-Flags

Eine manuelle Deklaration, wie es in CoDeSys V2.3 erforderlich war, ist nur noch erforderlich, wenn ein Schreibzugriff auf die Flags aus einem anderen Baustein erfolgen soll. Beachten Sie dabei Folgendes:

Wichtig

Wurden die Flags in einer globalen Variablenliste deklariert, müssen Sie die Einstellung Deklarieren im Dialog AS-Einstellungen deaktivieren. Andernfalls wird zusätzlich implizit ein lokales AS-Flag erzeugt. Dieses Flag wird dann anstelle der globalen Variable verwendet.

Anwendungsbeispiel für SFCError

Beispiel 1. Beispiel

Sie haben einen AS-Baustein namens sfc1 angelegt, der einen Schritt s1 enthält. In den Eigenschaften des Schritts haben Sie Zeitbegrenzungen definiert.

Überschreitet die Aktivitätsdauer des Schritts s1 den in seinen Zeiteigenschaften festgelegten Grenzwert, wird das Flag SFCError gesetzt. Die Applikation kann dieses Flag auswerten, um auf die Zeitüberschreitung zu reagieren.

Um diesen Zugriff zu erlauben, müssen Sie das Flag in den AS-Einstellungen aktivieren und deklarieren. Wenn Sie es nur deklarieren, wird das AS-Flag zwar in der Onlineansicht von sfc1 im Deklarationsteil angezeigt, ist aber ohne Funktion.

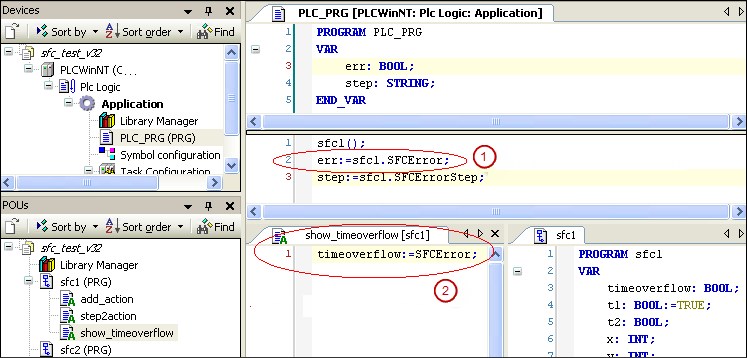

Nun können Sie das AS-Flag innerhalb des Bausteins, beispielsweise in einer Aktion (2) oder von außerhalb des Bausteins (1) ansprechen.

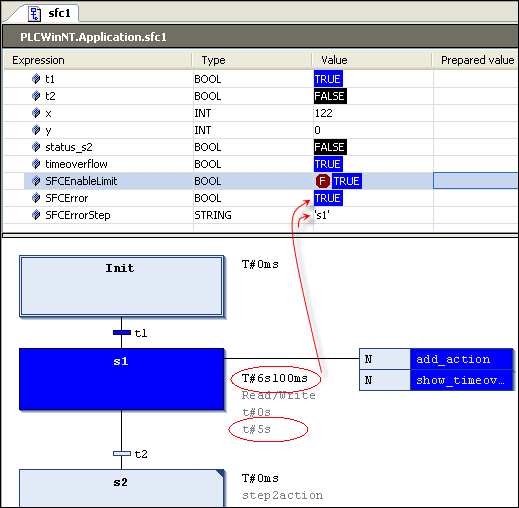

Onlineansicht von AS-Baustein sfc1:

SFCError wird TRUE, sobald eine Zeitüberschreitung innerhalb von sfc1 auftritt.

Mit den Flags SFCErrorAnalyzation und SFCErrorAnalyzationTable aus der Bibliothek Analyzation können Sie die Ursache einer Zeitüberschreitung analysieren. Mit diesen Flags lassen sich die einzelnen Komponenten des Ausdrucks ermitteln, die dazu beitragen, dass SFCError den Wert TRUE annimmt.

Zugriff auf die Flags

Syntax für den Zugriff

Innerhalb des Bausteins weisen Sie das Flag direkt zu: <variable name> := <sfc flag>

Beispiel 2. Beispiel

checkerror := SFCError;

Von einem anderen Baustein aus mit Bausteinname: <variable name> := <pou name>.<sfc flag>

Beispiel 3. Beispiel:

checkerror := SFC_prog.SFCError;

Wenn Sie einen Schreibzugriff von einem anderen Baustein aus benötigen, müssen Sie das AS-Flag zusätzlich explizit als eine VAR_INPUT-Variable im AS-Baustein oder global in einer GVL deklarieren.

Beispiel 4. Beispiel

Lokale Deklaration

PROGRAM SFC_prog
VAR_INPUT
    SFCInit : BOOL;
END_VAR

Oder globale Deklaration in einer globalen Variablenliste

VAR_GLOBAL
    SFCInit : BOOL;
END_VAR

PROGRAM PLC_PRG
VAR
    SetInit : BOOL;
END_VAR

SFC_prog.SFCInit := SetInit;  //Write access to SFCInit in SFC_prog
