Leitungsverzweigung

Eine Leitungsverzweigung spaltet die Abarbeitungslinie in 2 oder mehrere Zweige, die von oben nach unten nacheinander ausgeführt werden. Jeden Zweig können Sie weiter verzweigen, wodurch innerhalb eines Netzwerks Mehrfachverzweigungen entstehen.

Jeder Zweig erhält am Verzweigungspunkt ein Markersymbol (kleines Rechteck), das Sie auswählen können, um weitere Aktionen/Befehl für das Subnetz ausführen zu können.

Sehen Sie für weitere Informationen: Im Kontaktplan-Editor programmieren

Abarbeitungsreihenfolge und "Normalisierung"

Wichtig

Die Abarbeitungsreihenfolge innerhalb eines Netzwerks wurde zu Version 1.2.0.0 verändert! Sie entspricht jetzt derjenigen, die auch im CODESYS LD FBD gilt.

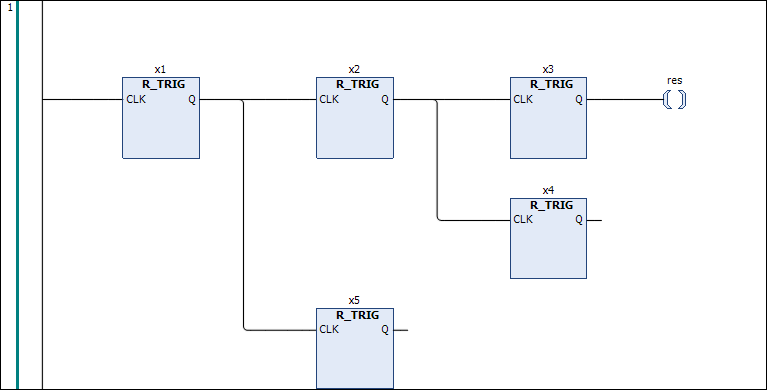

Die Abarbeitung der Elemente in einem Netzwerk erfolgt immer von links nach rechts, danach von oben nach unten. Im nachfolgend dargestellten Netzwerk ist deshalb die Abarbeitungsreihenfolge: x1, x2, x3, x4, x5.

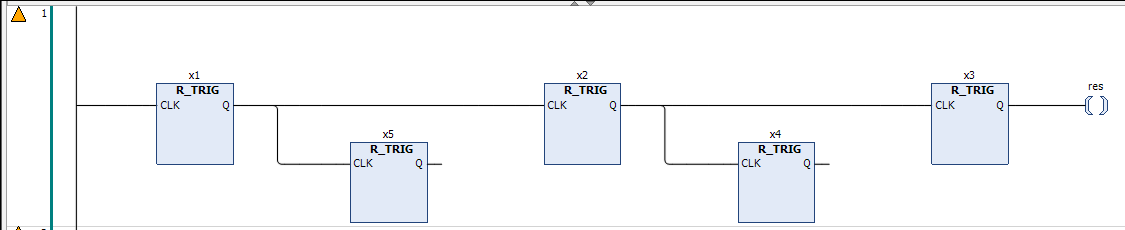

Wenn ein Netzwerk mit Ladder <V1.2.0.0 erstellt wurde, enthält es möglicherweise Netzwerke mit Verzweigungen, die aufgrund der in CODESYS Ladder-Versionen <1.2.0.0 noch möglichen Anordnung, auch die vor 1.2.0.0 gültige Abarbeitungsreihenfolge zur Folge haben. Sehen Sie das nachfolgende Beispiel, die Abarbeitungsreihenfolge ist hier: x1, x2, x3, x4, x5


Das gelbe Dreieck _ld_icon_non_normalized_network.png in der Randleiste des Netzwerks zeigt einen solchen Fall an. Wenn Sie das Netzwerk auf die neue Abarbeitungsreihenfolge umstellen möchten, können Sie mit einem Doppelklick auf das Dreieck das Netzwerk "normalisieren". Diese Aktion kann nicht rückgängig gemacht werden. Das Netzwerk sieht danach aus wie in der Abbildung oben zur "normalen" Abarbeitungsreihenfolge gezeigt. Ein Netzwerk wird auch "normalisiert" sobald Sie es bearbeiten.

Im Meldungsfenster unter Kategorie Ladder-Inspektion erhalten Sie zu jedem nicht-normalisierten Netzwerk eine entsprechende Meldung. Sie können dann bei der Meldung über die Schaltfläche _cds_icon_three_dots.png folgende Befehle zur Normalisierung wählen:

  • Dieses Netzwerk normalisieren

  • Alle Netzwerke in diesem Objekt normalisieren

  • Alle Netzwerke im Projekt normalisieren
